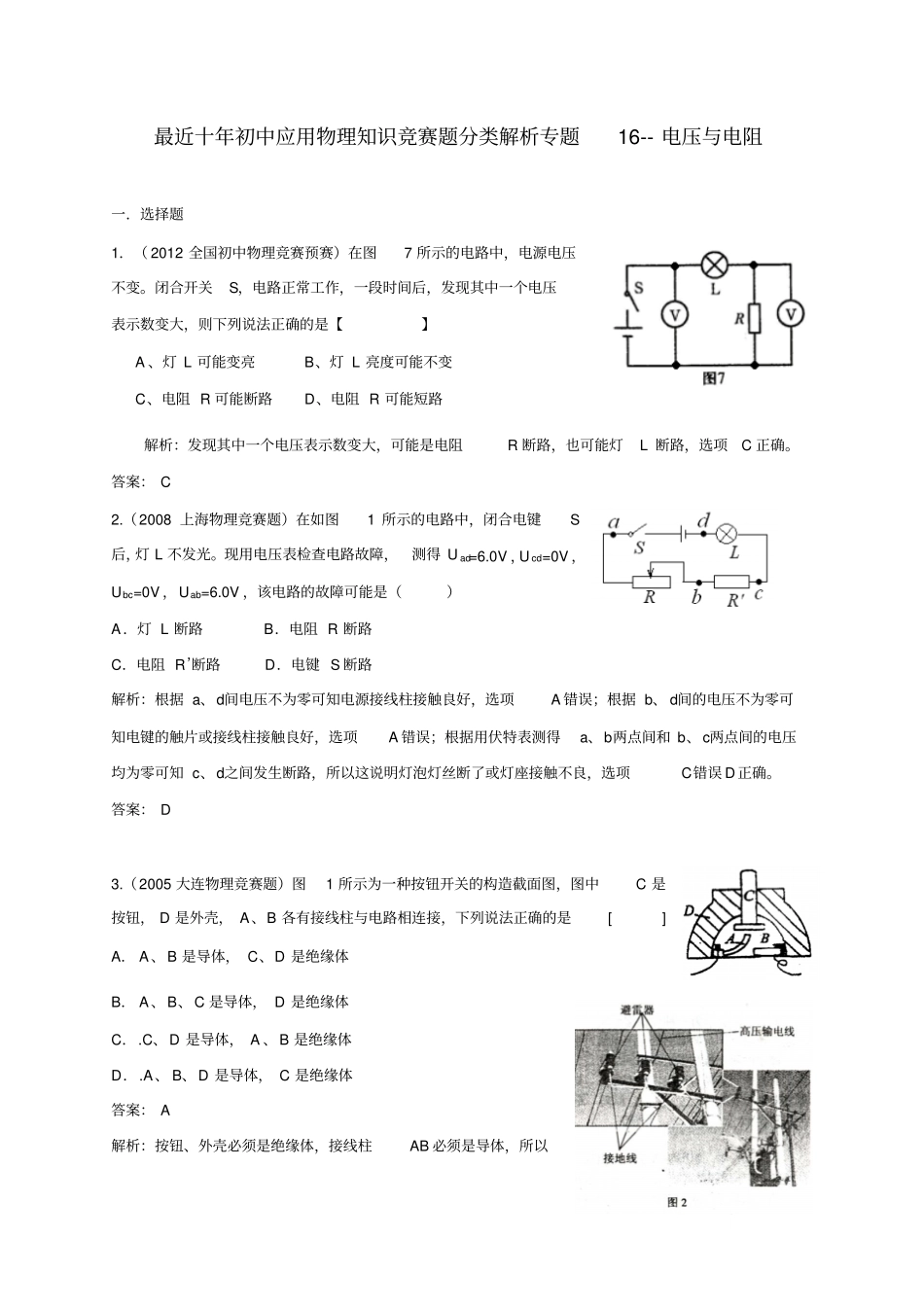

最近十年初中应用物理知识竞赛题分类解析专题1-电压与电阻资料_第1页
1/8

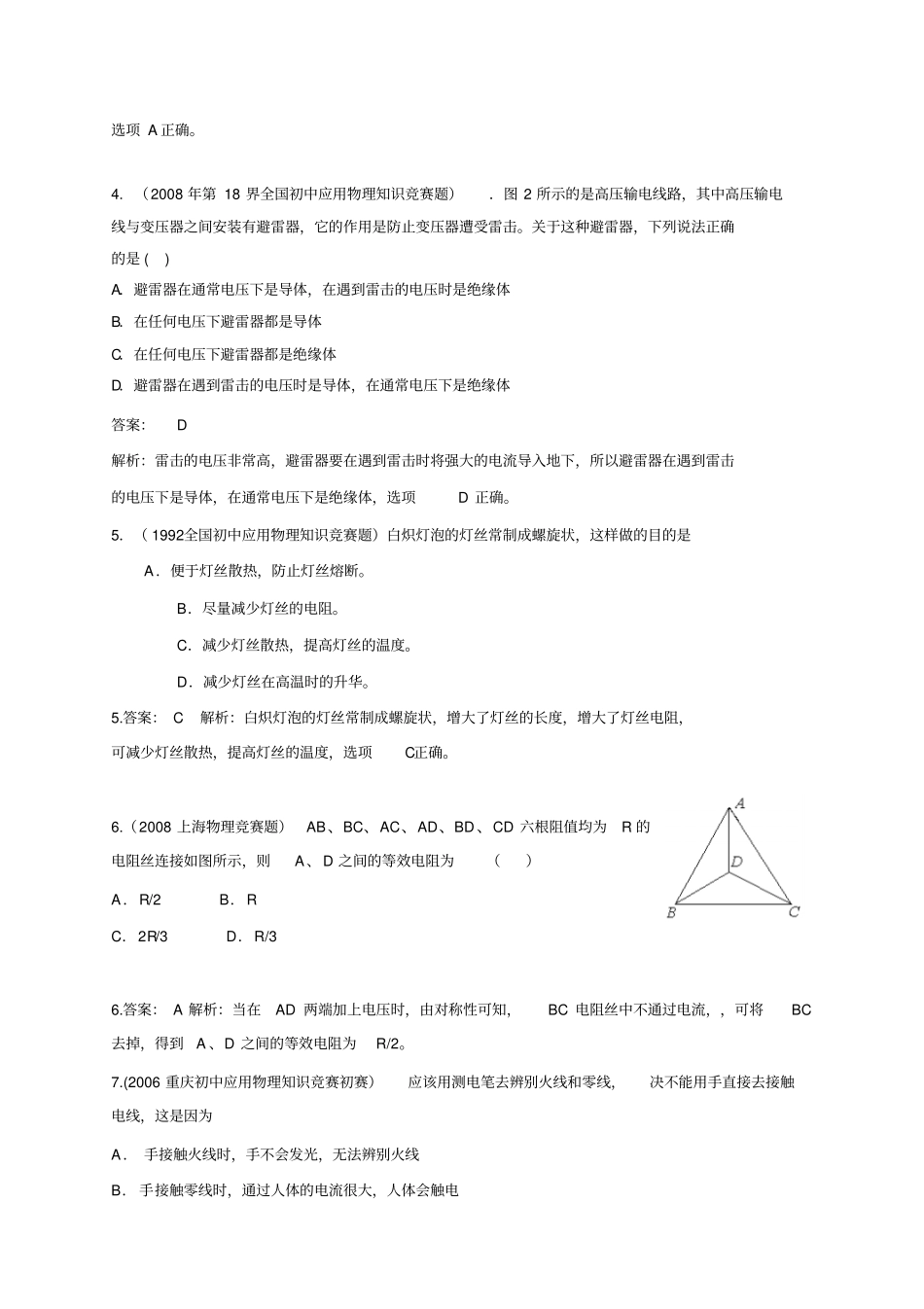

最近十年初中应用物理知识竞赛题分类解析专题1-电压与电阻资料_第2页
2/8
最近十年初中应用物理知识竞赛题分类解析专题1-电压与电阻资料_第3页
3/8
最近十年初中应用物理知识竞赛题分类解析专题16-- 电压与电阻一.选择题1.( 2012 全国初中物理竞赛预赛)在图7 所示的电路中,电源电压不变。闭合开关S,电路正常工作,一段时间后,发现其中一个电压表示数变大,则下列说法正确的是【】A 、灯 L 可能变亮B、灯 L 亮度可能不变C、电阻 R 可能断路D、电阻 R 可能短路解析:发现其中一个电压表示数变大,可能是电阻R 断路,也可能灯L 断路,选项C 正确。答案: C2.(2008 上海物理竞赛题)在如图1 所示的电路中,闭合电键S后,灯 L 不发光。现用电压表检查电路故障,测得 U ad=6.0V ,U cd=0V ,Ubc=0V ,Uab=6.0V ,该电路的故障可能是()A.灯 L 断路B.电阻 R 断路C.电阻 R’断路D.电键 S 断路解析:根据 a、d间电压不为零可知电源接线柱接触良好,选项A 错误;根据 b、 d间的电压不为零可知电键的触片或接线柱接触良好,选项A 错误;根据用伏特表测得a、b两点间和 b、c两点间的电压均为零可知 c、d之间发生断路,所以这说明灯泡灯丝断了或灯座接触不良,选项C错误 D正确。答案: D 3.(2005 大连物理竞赛题)图1 所示为一种按钮开关的构造截面图,图中C 是按钮, D 是外壳, A、B 各有接线柱与电路相连接,下列说法正确的是[ ] A. A、B 是导体, C、D 是绝缘体B. A、B、C 是导体, D 是绝缘体C..C、D 是导体, A 、B 是绝缘体D..A、 B、D 是导体, C 是绝缘体答案: A 解析:按钮、外壳必须是绝缘体,接线柱AB 必须是导体,所以选项 A 正确。4. (2008 年第 18 界全国初中应用物理知识竞赛题).图 2 所示的是高压输电线路,其中高压输电线与变压器之间安装有避雷器,它的作用是防止变压器遭受雷击。关于这种避雷器,下列说法正确的是 ( ) A.避雷器在通常电压下是导体,在遇到雷击的电压时是绝缘体B.在任何电压下避雷器都是导体C.在任何电压下避雷器都是绝缘体D.避雷器在遇到雷击的电压时是导体,在通常电压下是绝缘体答案:D 解析:雷击的电压非常高,避雷器要在遇到雷击时将强大的电流导入地下,所以避雷器在遇到雷击的电压下是导体,在通常电压下是绝缘体,选项D 正确。5.( 1992全国初中应用物理知识竞赛题)白炽灯泡的灯丝常制成螺旋状,这样做的目的是A.便于灯丝散热,防止灯丝熔断。B.尽量减少灯丝的电阻。C.减少灯丝散热,提高灯丝的温度。D.减少灯丝在高温时的升华。5.答案...
