太原建工集团太原市第五十二中学新建项目教学楼外架施工方案VIP免费

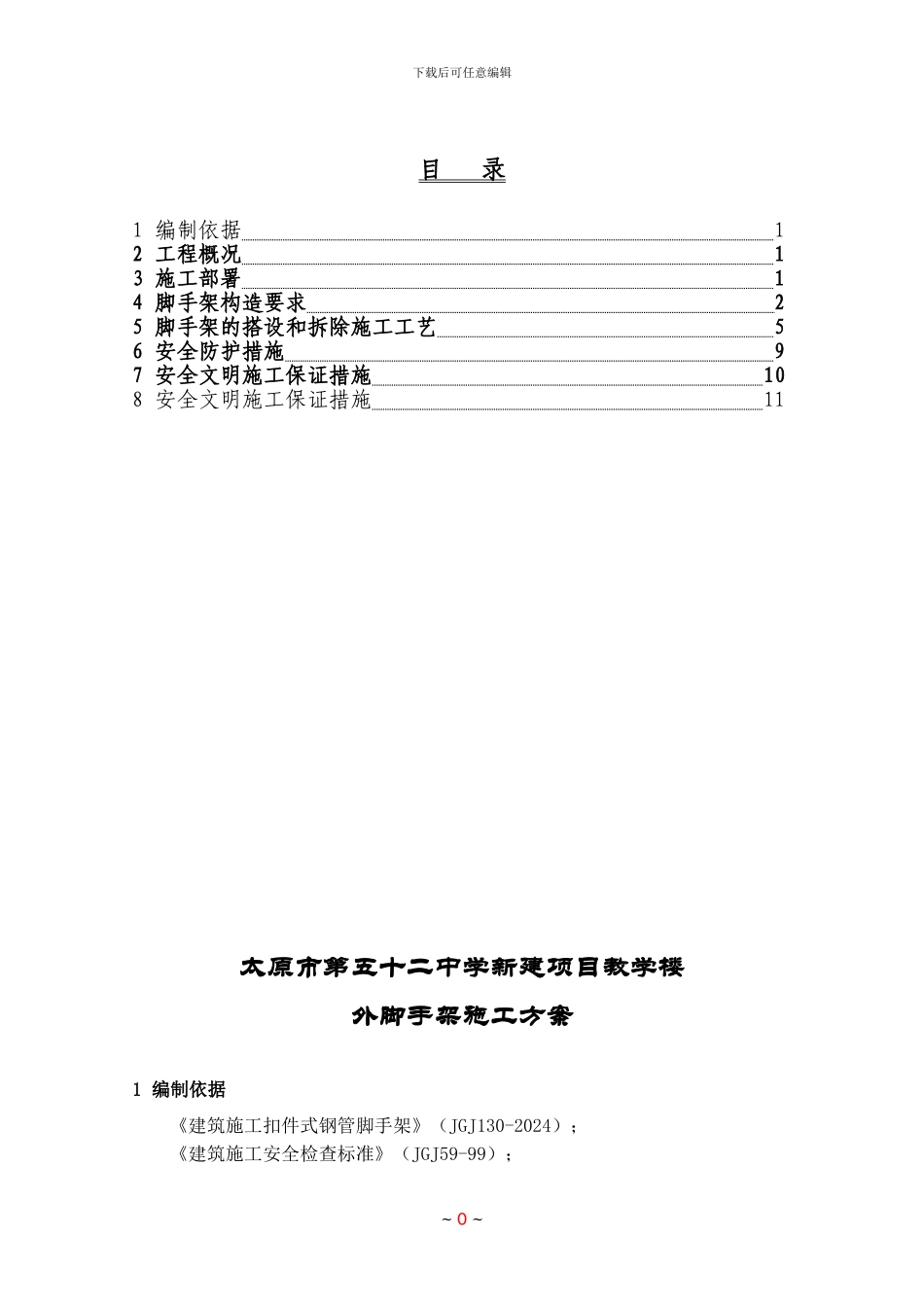

太原建工集团太原市第五十二中学新建项目教学楼外架施工方案_第1页
1/40

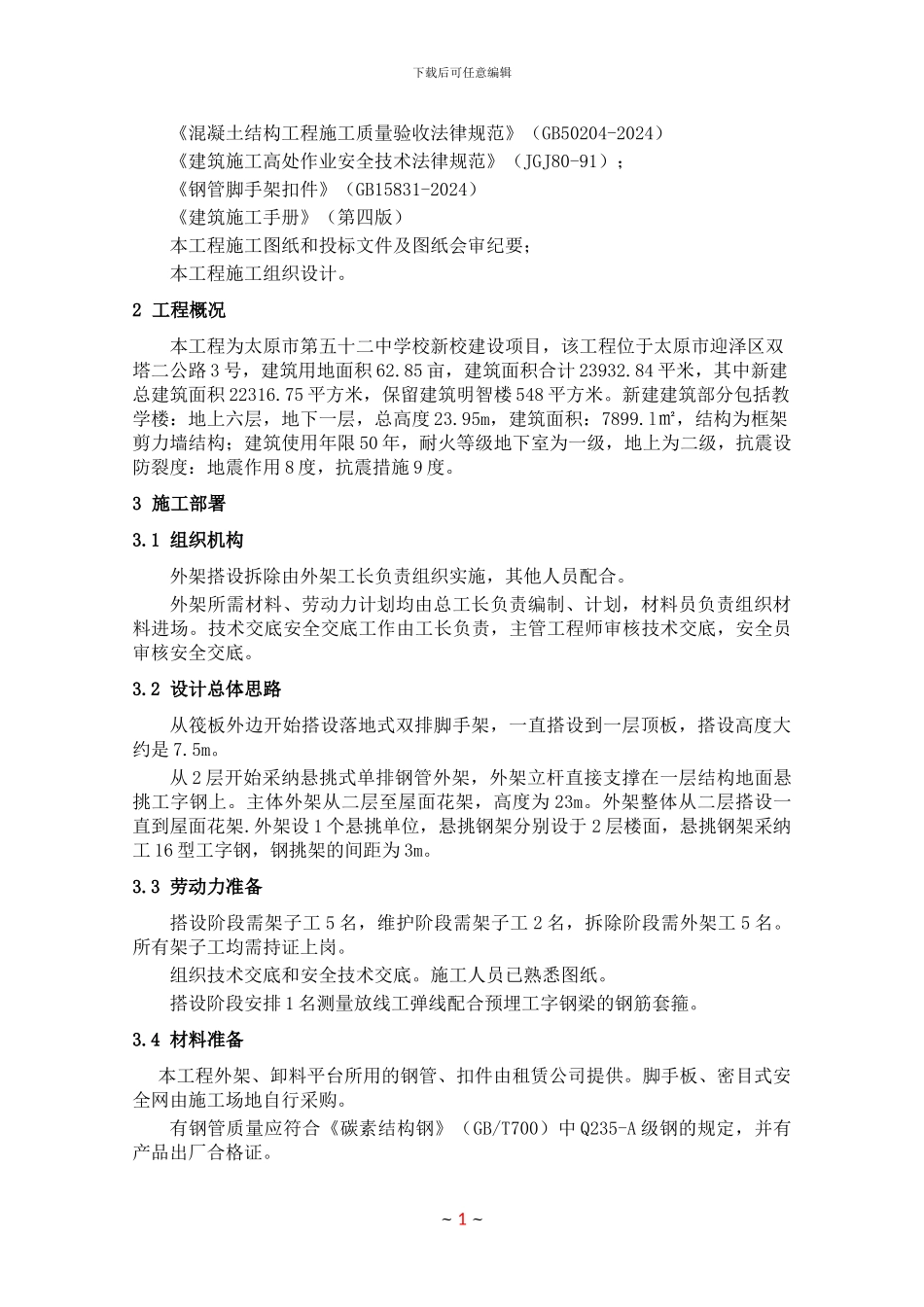

太原建工集团太原市第五十二中学新建项目教学楼外架施工方案_第2页
2/40

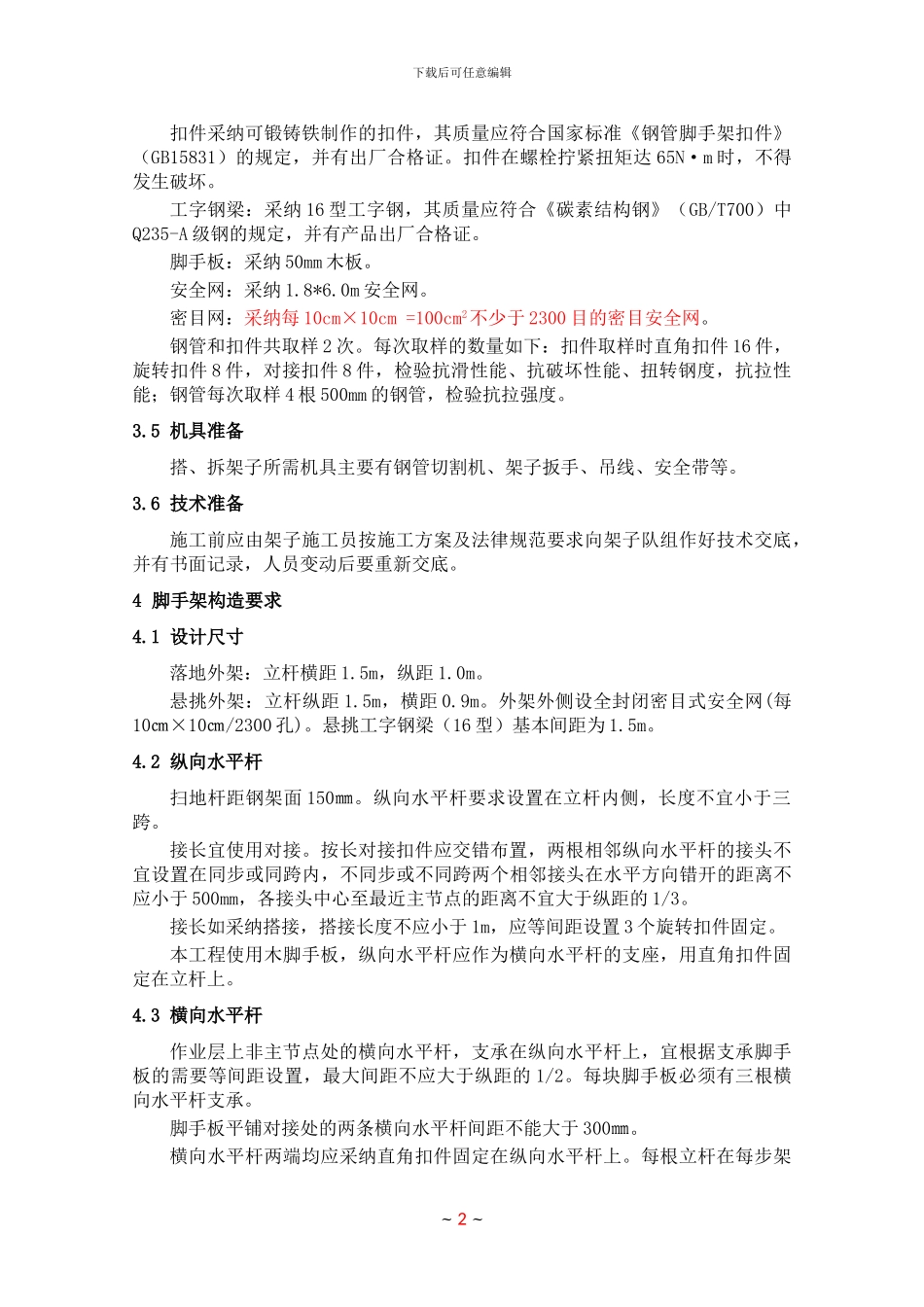

太原建工集团太原市第五十二中学新建项目教学楼外架施工方案_第3页
3/40
下载后可任意编辑目 录1 编制依据 12 工程概况 13 施工部署 14 脚手架构造要求 25 脚手架的搭设和拆除施工工艺 56 安全防护措施 97 安全文明施工保证措施 108 安全文明施工保证措施 11太原市第五十二中学新建项目教学楼外脚手架施工方案1 编制依据《建筑施工扣件式钢管脚手架》(JGJ130-2024);《建筑施工安全检查标准》(JGJ59-99);~ 0 ~下载后可任意编辑《混凝土结构工程施工质量验收法律规范》(GB50204-2024)《建筑施工高处作业安全技术法律规范》(JGJ80-91);《钢管脚手架扣件》(GB15831-2024)《建筑施工手册》(第四版)本工程施工图纸和投标文件及图纸会审纪要;本工程施工组织设计。2 工程概况本工程为太原市第五十二中学校新校建设项目,该工程位于太原市迎泽区双塔二公路 3 号,建筑用地面积 62.85 亩,建筑面积合计 23932.84 平米,其中新建总建筑面积 22316.75 平方米,保留建筑明智楼 548 平方米。新建建筑部分包括教学楼:地上六层,地下一层,总高度 23.95m,建筑面积:7899.l㎡,结构为框架剪力墙结构;建筑使用年限 50 年,耐火等级地下室为一级,地上为二级,抗震设防裂度:地震作用 8 度,抗震措施 9 度。3 施工部署3.1 组织机构外架搭设拆除由外架工长负责组织实施,其他人员配合。外架所需材料、劳动力计划均由总工长负责编制、计划,材料员负责组织材料进场。技术交底安全交底工作由工长负责,主管工程师审核技术交底,安全员审核安全交底。3.2 设计总体思路从筏板外边开始搭设落地式双排脚手架,一直搭设到一层顶板,搭设高度大约是 7.5m。从 2 层开始采纳悬挑式单排钢管外架,外架立杆直接支撑在一层结构地面悬挑工字钢上。主体外架从二层至屋面花架,高度为 23m。外架整体从二层搭设一直到屋面花架.外架设 1 个悬挑单位,悬挑钢架分别设于 2 层楼面,悬挑钢架采纳工 16 型工字钢,钢挑架的间距为 3m。3.3 劳动力准备搭设阶段需架子工 5 名,维护阶段需架子工 2 名,拆除阶段需外架工 5 名。所有架子工均需持证上岗。组织技术交底和安全技术交底。施工人员已熟悉图纸。搭设阶段安排 1 名测量放线工弹线配合预埋工字钢梁的钢筋套箍。3.4 材料准备本工程外架、卸料平台所用的钢管、扣件由租赁公司提供。脚手板、密目式安全网由施工场地自行采购。有钢管质量应符合《碳素结构钢》(GB/T700)中 Q235-A 级钢的规定,并有产品出厂合格证。~ 1 ~下载...
