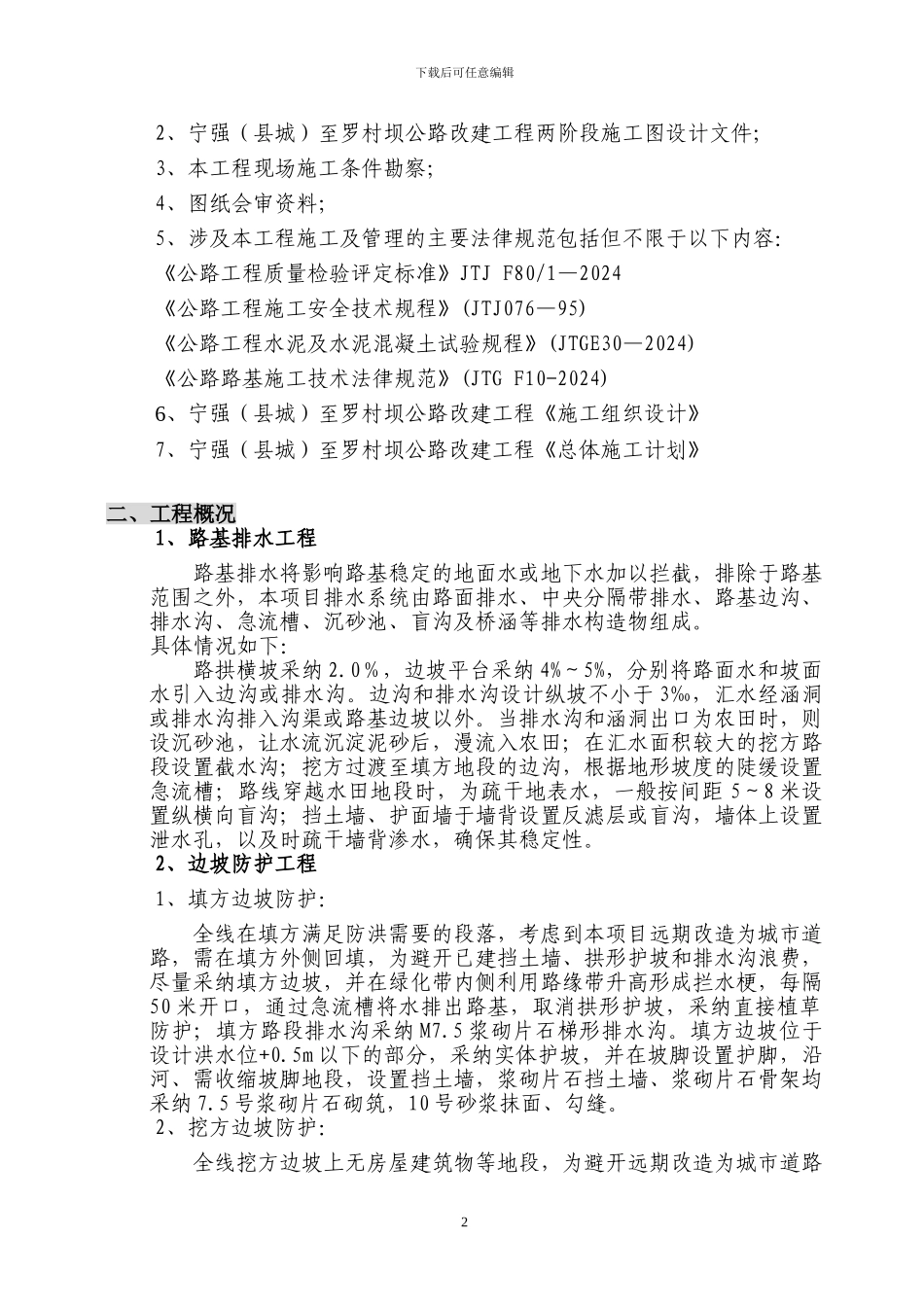

宁强（县城）至罗村坝公路改建工程排水防护工程施工方案宁罗路改建工程 A 合同段项目经理部审批： 审核： 编制： 日期：一、编制依据 1、宁罗路改建工程 A 合同段施工合同；下载后可任意编辑2、宁强（县城）至罗村坝公路改建工程两阶段施工图设计文件；3、本工程现场施工条件勘察；4、图纸会审资料；5、涉及本工程施工及管理的主要法律规范包括但不限于以下内容：《公路工程质量检验评定标准》JTJ F80/1—2024《公路工程施工安全技术规程》(JTJ076—95)《公路工程水泥及水泥混凝土试验规程》(JTGE30—2024)《公路路基施工技术法律规范》(JTG F10-2024)6、宁强（县城）至罗村坝公路改建工程《施工组织设计》7、宁强（县城）至罗村坝公路改建工程《总体施工计划》二、工程概况1、路基排水工程路基排水将影响路基稳定的地面水或地下水加以拦截，排除于路基范围之外，本项目排水系统由路面排水、中央分隔带排水、路基边沟、排水沟、急流槽、沉砂池、盲沟及桥涵等排水构造物组成。具体情况如下：路拱横坡采纳 2.0％，边坡平台采纳 4%～5%，分别将路面水和坡面水引入边沟或排水沟。边沟和排水沟设计纵坡不小于 3‰，汇水经涵洞或排水沟排入沟渠或路基边坡以外。当排水沟和涵洞出口为农田时，则设沉砂池，让水流沉淀泥砂后，漫流入农田；在汇水面积较大的挖方路段设置截水沟；挖方过渡至填方地段的边沟，根据地形坡度的陡缓设置急流槽；路线穿越水田地段时，为疏干地表水，一般按间距 5～8 米设置纵横向盲沟；挡土墙、护面墙于墙背设置反滤层或盲沟，墙体上设置泄水孔，以及时疏干墙背渗水，确保其稳定性。2、边坡防护工程1、填方边坡防护：全线在填方满足防洪需要的段落，考虑到本项目远期改造为城市道路，需在填方外侧回填，为避开已建挡土墙、拱形护坡和排水沟浪费，尽量采纳填方边坡，并在绿化带内侧利用路缘带升高形成拦水梗，每隔50 米开口，通过急流槽将水排出路基，取消拱形护坡，采纳直接植草防护；填方路段排水沟采纳 M7.5 浆砌片石梯形排水沟。填方边坡位于设计洪水位+0.5m 以下的部分，采纳实体护坡，并在坡脚设置护脚，沿河、需收缩坡脚地段，设置挡土墙，浆砌片石挡土墙、浆砌片石骨架均采纳 7.5 号浆砌片石砌筑，10 号砂浆抹面、勾缝。2、挖方边坡防护：全线挖方边坡上无房屋建筑物等地段，为避开远期改造为城市道路2下载后可任意编辑施工的困难，并结合本项目需要借方等特点，在路基边缘预留 8.5 米以满足未来的...
