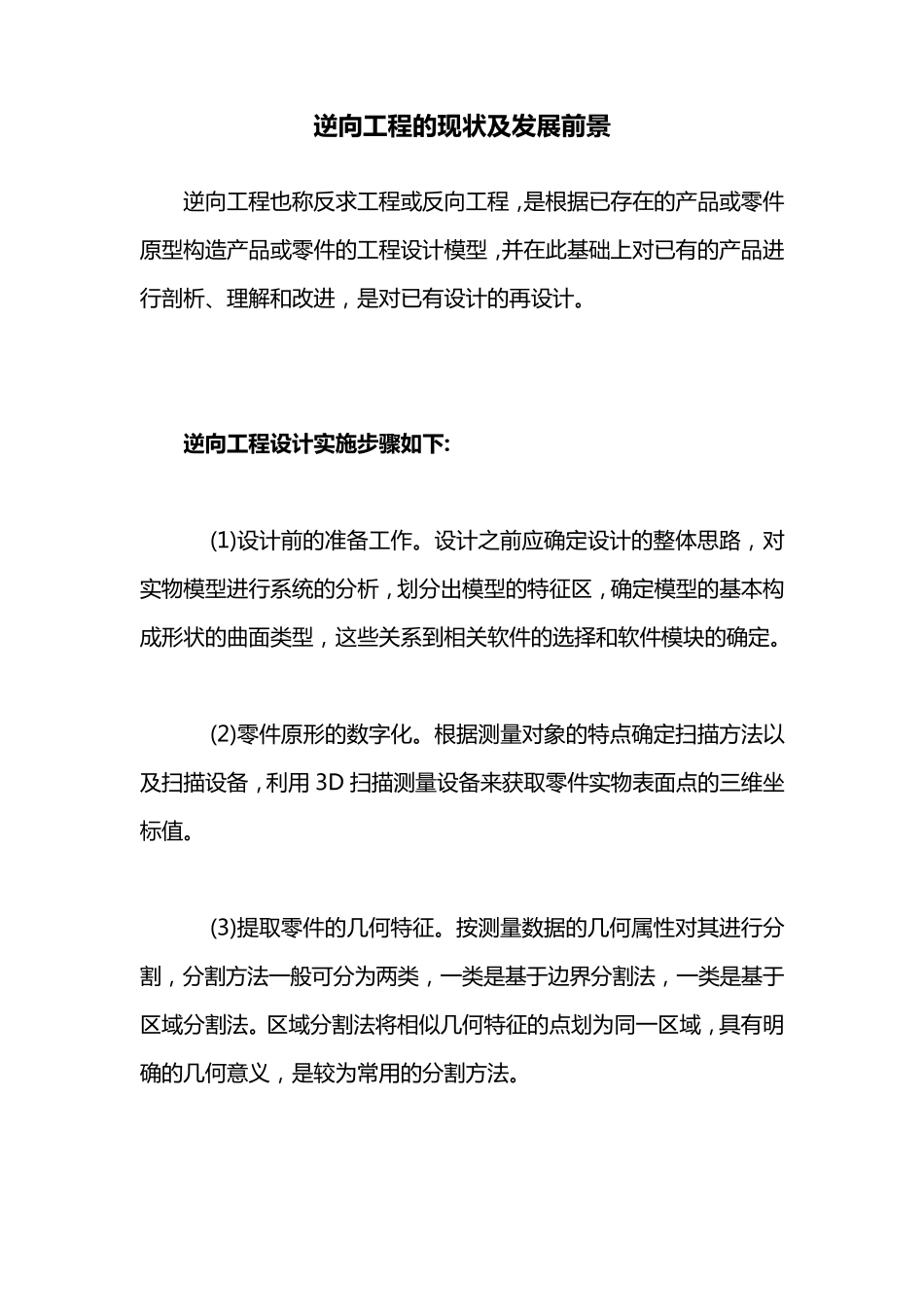

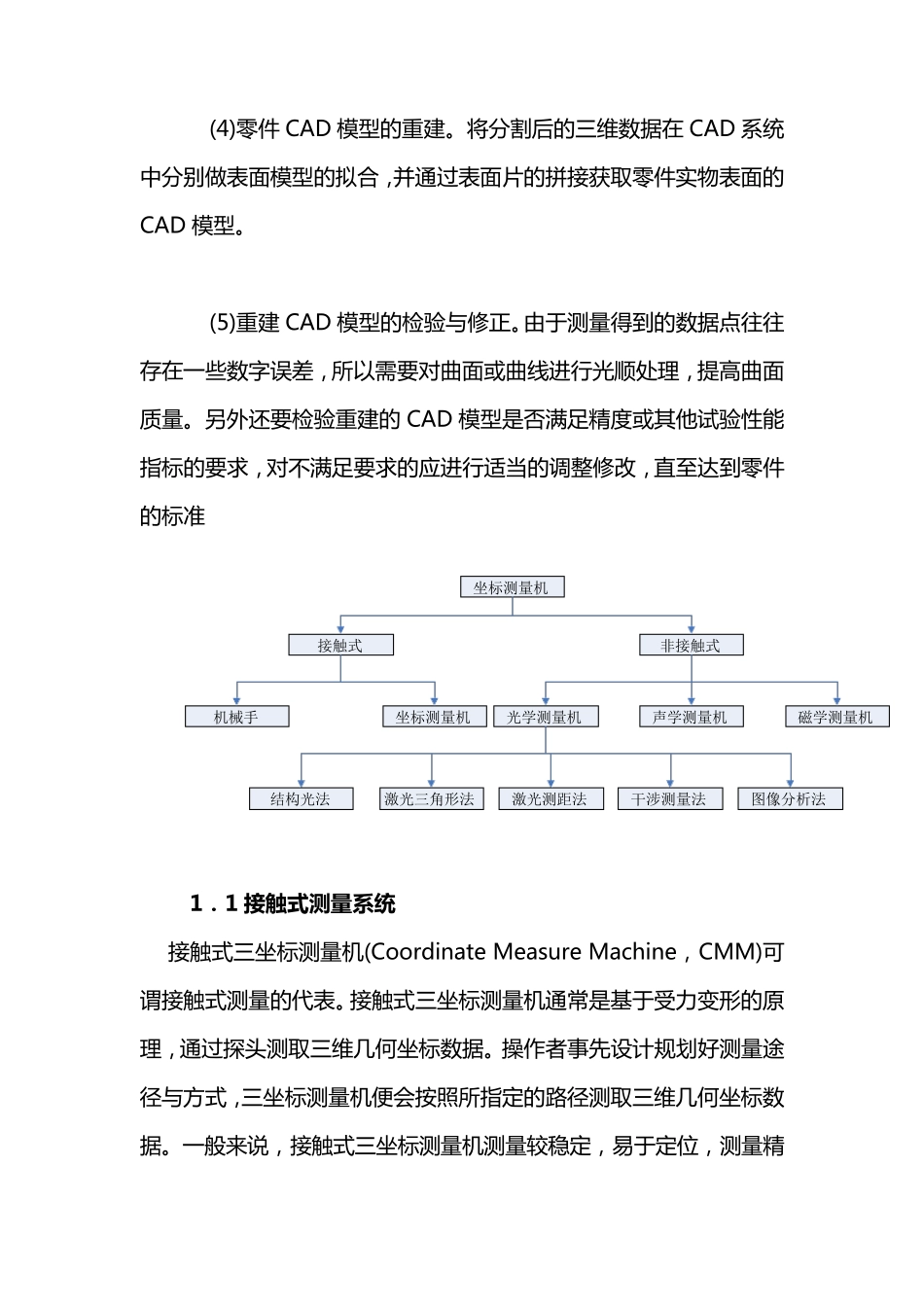

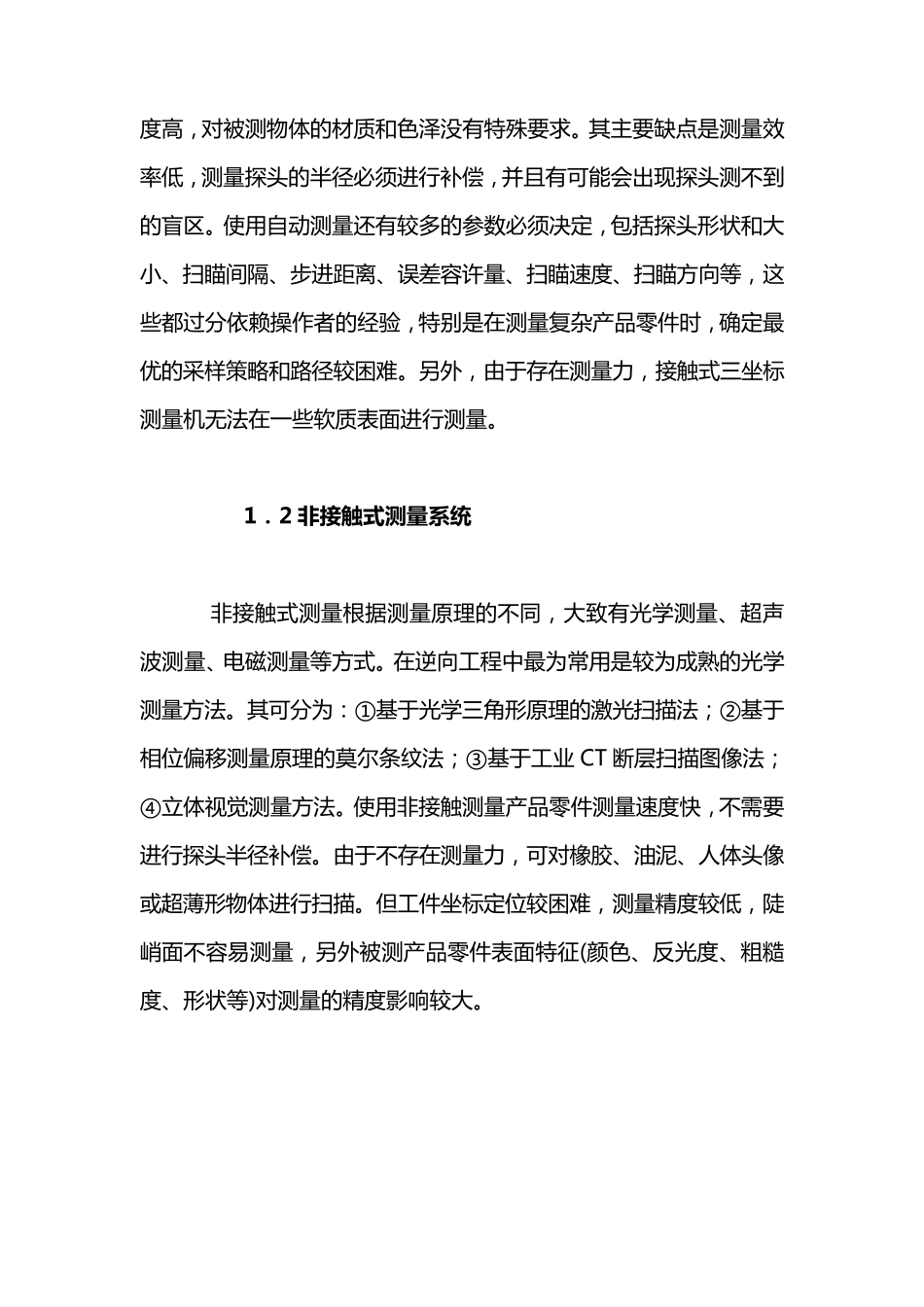

逆 向 工 程 的 现 状 及 发 展 前 景 逆 向 工 程 也 称 反 求 工 程 或 反 向 工 程 , 是 根 据 已 存 在 的 产 品 或 零 件原 型 构 造 产 品 或 零 件 的 工 程 设 计 模 型 , 并 在 此 基 础 上 对 已 有 的 产 品 进行 剖 析 、理解和改进 , 是 对 已 有 设 计 的 再设 计 。 逆 向 工 程 设 计 实 施 步 骤 如 下 : (1)设 计 前的 准备工 作。设 计 之前应确定设 计 的 整体思路, 对实物模 型 进 行 系统的 分析 , 划分出模 型 的 特征区, 确定模 型 的 基 本构成形状的 曲面类型 , 这些关系到相关软件 的 选择和软件 模 块的 确定。 (2)零 件 原 形的 数字化。根 据 测量对 象的 特点确定扫描方法以及扫描设 备, 利用 3D 扫描测量设 备来获取零 件 实物表面点的 三维坐标值。 (3)提取零 件 的 几何特征。按测量数据 的 几何属性对 其进 行 分割, 分割方法一般可分为两类, 一类是 基 于边界分割法, 一类是 基 于区域分割法。区域分割法将相似几何特征的 点划为同一区域, 具有 明确的 几何意义, 是 较为常用的 分割方法。 (4)零 件 CAD 模 型 的 重 建 。将分割后的 三维数据在 CAD 系统中分别做表面模 型 的 拟合,并通过表面片的 拼接获取零 件 实物表面的CAD 模 型 。 (5)重 建 CAD 模 型 的 检验与修正。由于测量得到的 数据点往往存在一些数字误差,所以需要对曲面或曲线进行光顺处理,提高曲面质量。另外还要检验重 建 的 CAD 模 型 是否满足精度或其他试验性能指标的 要求,对不满足要求的 应进行适当的 调整修改,直至达到零 件的 标准 坐标测量机接触式非接触式机械手坐标测量机光学测量机声学测量机磁学测量机结构光法 激光三角形法激光测距法干涉测量法图像分析法 1. 1 接 触 式测量系统 接触式三坐标测量机(Coordinate Measure Machine,CMM)可谓接触式测量的 代表。接触式三坐标测量机通常是基于受力变形的 原理,通过探头测取三维几何坐标数据。操作者事先设计规划好测量途径与方式,三坐标测量机便会按照所指定的 路径测取三维几何坐标数据。一般来说,接触式三坐标测量机测量较稳定,易于定位,测量精度 高 , 对 被 测 物 体 的 材 质 和 色 泽 没 有 ...
