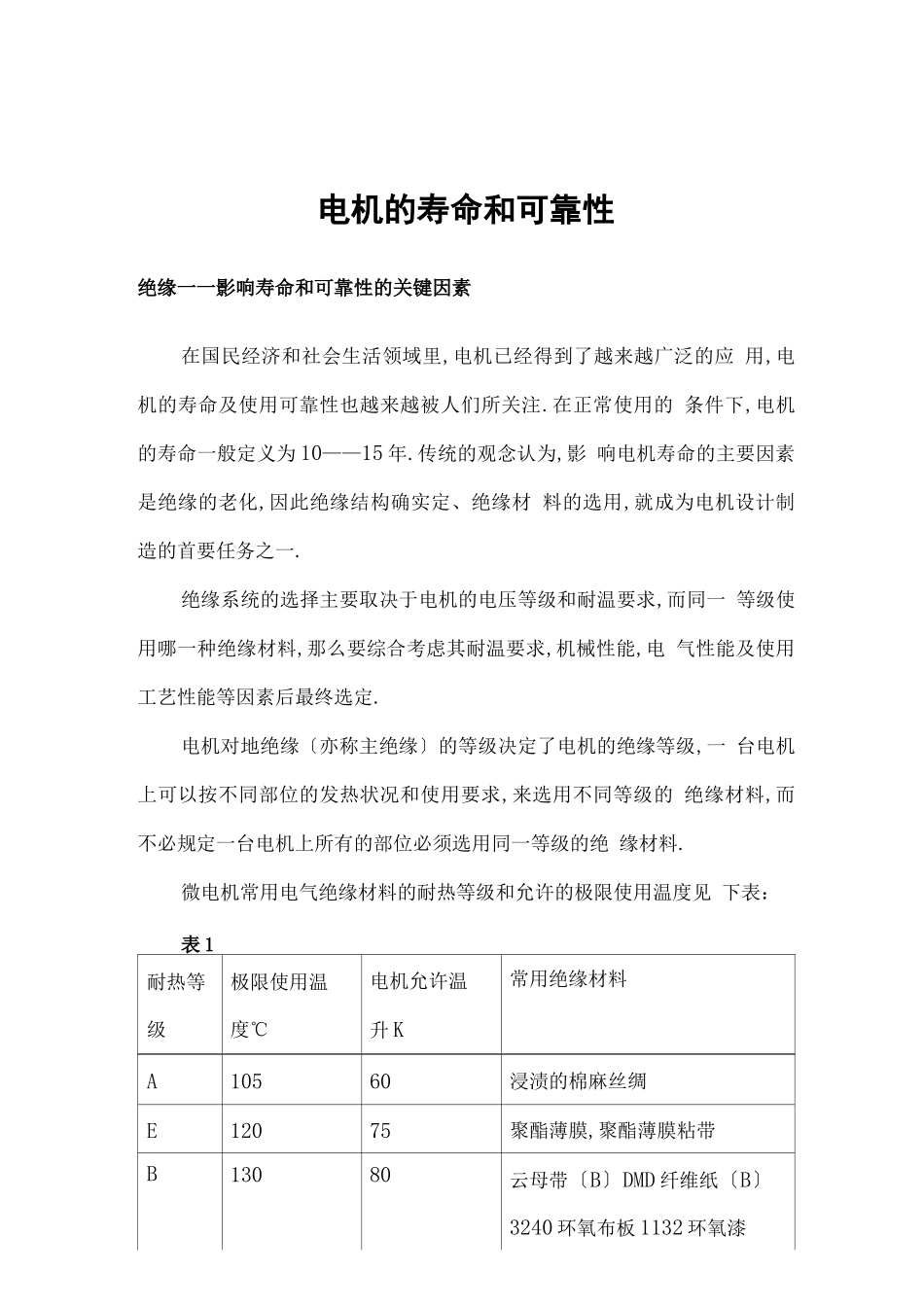

电机的寿命和可靠性绝缘一一影响寿命和可靠性的关键因素在国民经济和社会生活领域里,电机已经得到了越来越广泛的应 用,电机的寿命及使用可靠性也越来越被人们所关注.在正常使用的 条件下,电机的寿命一般定义为 10——15 年.传统的观念认为,影 响电机寿命的主要因素是绝缘的老化,因此绝缘结构确实定、绝缘材 料的选用,就成为电机设计制造的首要任务之一.绝缘系统的选择主要取决于电机的电压等级和耐温要求,而同一 等级使用哪一种绝缘材料,那么要综合考虑其耐温要求,机械性能,电 气性能及使用工艺性能等因素后最终选定.电机对地绝缘〔亦称主绝缘〕的等级决定了电机的绝缘等级,一 台电机上可以按不同部位的发热状况和使用要求,来选用不同等级的 绝缘材料,而不必规定一台电机上所有的部位必须选用同一等级的绝 缘材料.微电机常用电气绝缘材料的耐热等级和允许的极限使用温度见 下表：表 1耐热等级极限使用温度℃电机允许温升 K常用绝缘材料A10560浸渍的棉麻丝绸E12075聚酯薄膜,聚酯薄膜粘带B13080云母带〔B〕DMD 纤维纸〔B〕3240 环氧布板 1132 环氧漆F155100DMD〔F〕云母带〔F〕H180125聚酰亚胺薄膜,0840 浸渍漆电机各导电部件由于电位不同,因此须用绝缘材料将其分隔开.按使用部位及功能的不同,常分为以下几种：1、对地绝缘：指电机带电部位与接地部位〔如铁芯、机壳、轴等〕 之间隔开所用的绝缘,为环氧粉沫涂敷,DMD 纤维纸,聚酯薄膜纸, 尼龙一体成型槽绝缘等.2、匝间绝缘：指一个多匝绕成的线圈,电位不同相邻匝间的绝 缘,微电机中一般是漆包线本身的外包漆作为匝间绝缘.3、层间绝缘：指电枢线圈在槽内或端部上下层之间分隔开所用 的绝缘,微电机中常用漆包线本身的外包漆作为层间绝缘.4、相间绝缘：指放置于同一部位的电位不等的几种线圈之间隔 离所用的绝缘,如交流电机不同相 6、B、.相〕之间,不同激磁方 式直流电机的激磁绕组〔串激、复激、他激〕及不同转速档〔高速、 中速、低速〕各激磁线圈之间所用的绝缘.二、合理设计一一电机寿命和可靠性的先天保证电机设计是产品质量链中的第一环节,如果设计不合理,甚至不 正确,那么后道再完善的工艺及再精心的制作都将变成无效,最终不 可能做出适用性好的、客户满意的产品.我们常听说这电机先天缺乏, 意即设计不好造成的.电机设计的主要任务是按客户对产品的设计输入要求,外形安装 要求,电机使用场合,负荷大小,工作环境条件,工作制长短等,通 过电路、磁路计算选取合理的发...
