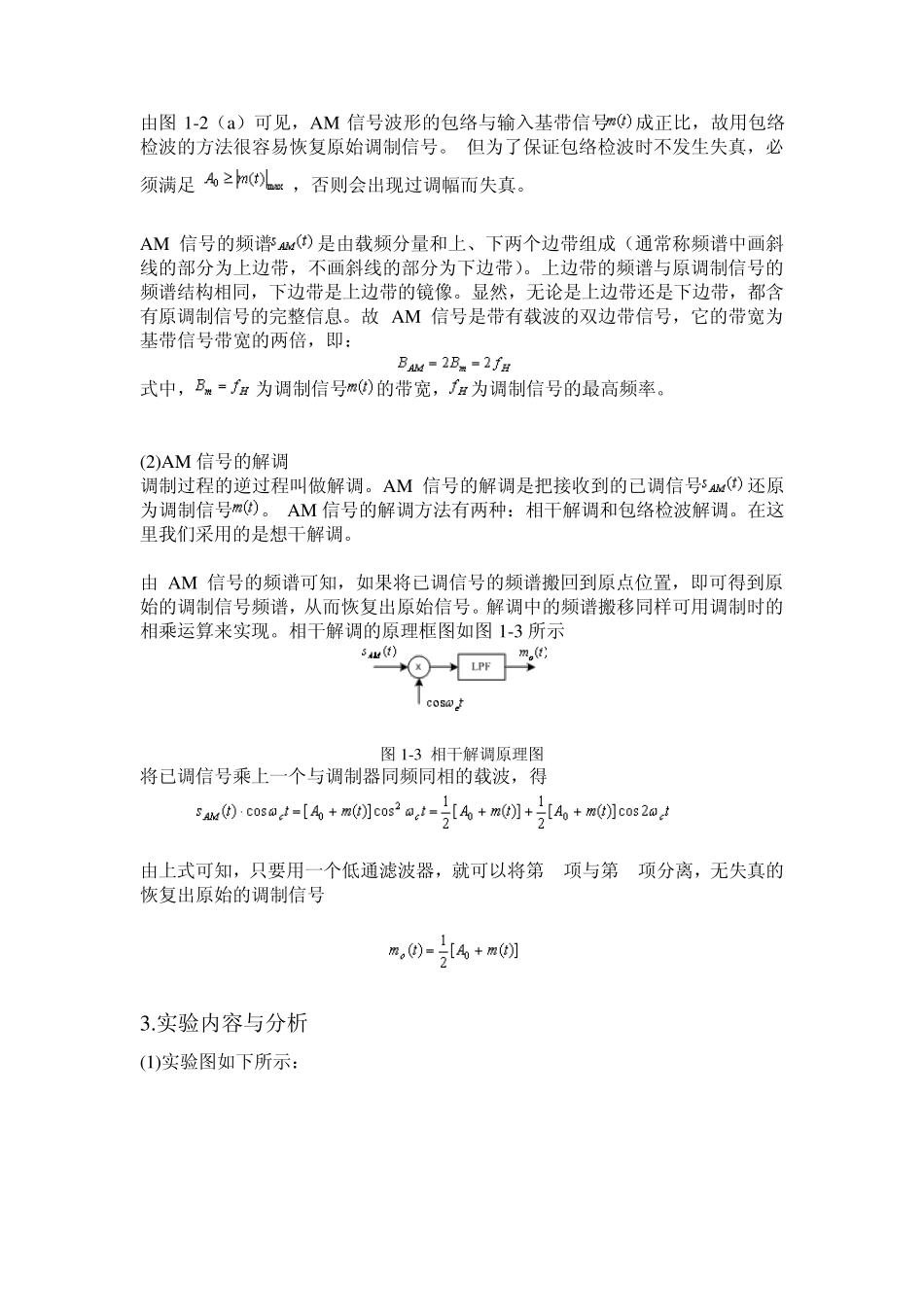

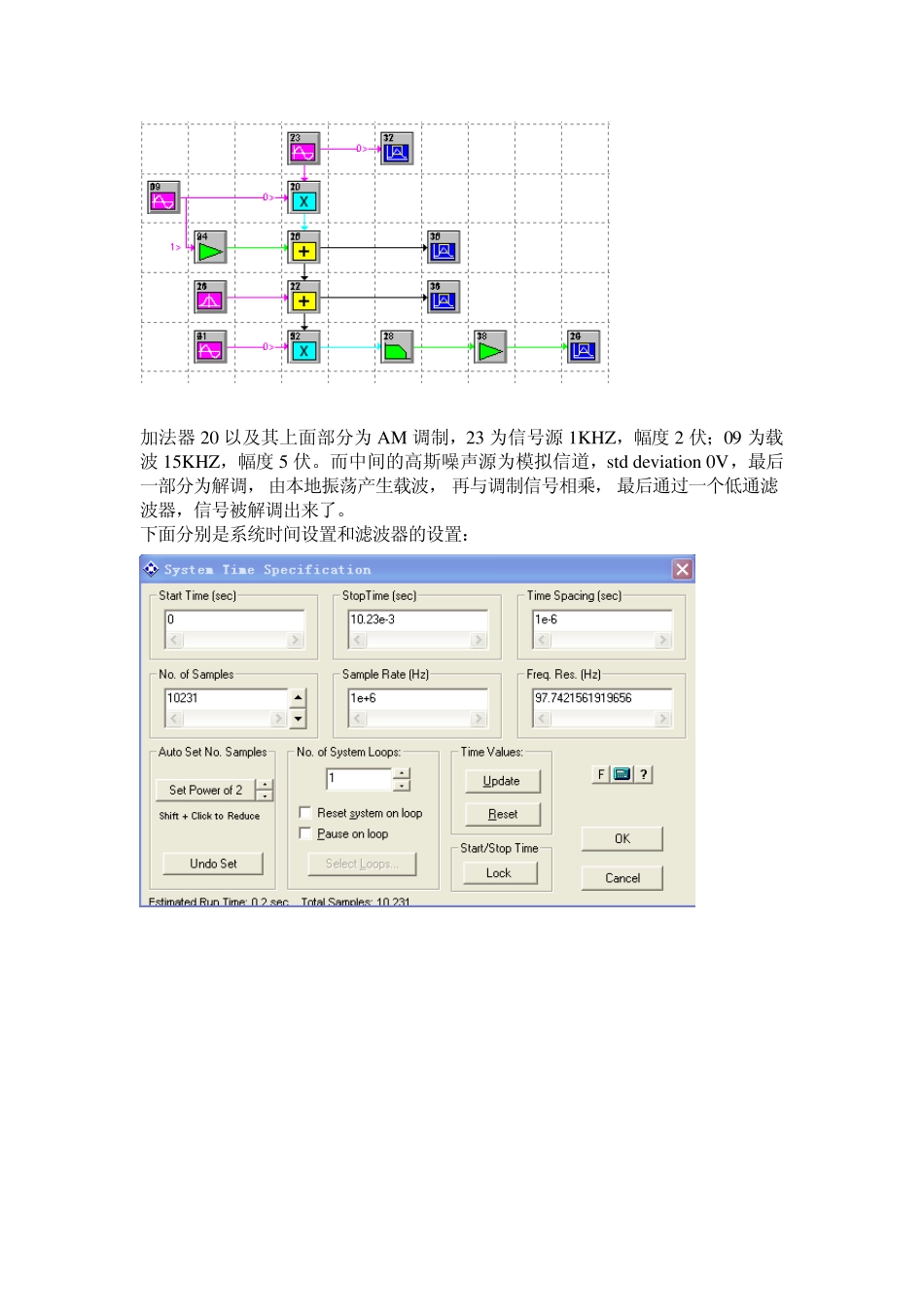

实验一：模拟调制系统设计分析 振幅调制系统（常规AM） 1.实验要求 根据设计要求应用软件搭建模拟调制、解调（相干）系统，运行系统观察各点波形并分析频谱，改变参数研究其抗噪特性。 2.实验原理 (1)AM 信号的表达式、频谱及带宽 在图 1-1中，若假设滤波器为全通网络（＝1），调制信号叠加直流后再与载波相乘，则输出的信号就是常规双边带条幅信号。AM调制器模型如图 3-2所示。 图 1-1 AM 调制器模型 AM 信号的时域和频域表达式分别为： 式中，为外加的直流分量；可以是确知信号也可以是随机信号。 AM 信号的典型波形和频谱分别如图 1-2（a）、（b）所示，图中假定调制信号的上限频率为。显然，调制信号的带宽为 图 1-2 AM 波形和频谱 由图1-2（a）可见，AM 信号波形的包络与输入基带信号成正比，故用包络检波的方法很容易恢复原始调制信号。 但为了保证包络检波时不发生失真，必须满足 ，否则会出现过调幅而失真。 AM 信号的频谱是由载频分量和上、下两个边带组成（通常称频谱中画斜线的部分为上边带，不画斜线的部分为下边带）。上边带的频谱与原调制信号的频谱结构相同，下边带是上边带的镜像。显然，无论是上边带还是下边带，都含有原调制信号的完整信息。故AM 信号是带有载波的双边带信号，它的带宽为基带信号带宽的两倍，即： 式中， 为调制信号的带宽，为调制信号的最高频率。 (2)AM 信号的解调 调制过程的逆过程叫做解调。AM 信号的解调是把接收到的已调信号还原为调制信号。 AM 信号的解调方法有两种：相干解调和包络检波解调。在这里我们采用的是想干解调。 由AM 信号的频谱可知，如果将已调信号的频谱搬回到原点位置，即可得到原始的调制信号频谱，从而恢复出原始信号。解调中的频谱搬移同样可用调制时的相乘运算来实现。相干解调的原理框图如图1-3 所示 图1-3 相干解调原理图 将已调信号乘上一个与调制器同频同相的载波，得 由上式可知，只要用一个低通滤波器，就可以将第 1项与第 2项分离，无失真的恢复出原始的调制信号 3.实验内容与分析 (1)实验图如下所示： 加法器20 以及其上面部分为AM 调制，23 为信号源1KHZ，幅度2 伏；09 为载波15KHZ，幅度5 伏。而中间的高斯噪声源为模拟信道，std dev iation 0V，最后一部分为解调，由本地振荡产生载波，再与调制信号相乘，最后通过一个低通滤波器，信号被解调出来了。 下面分别是系统时间设置和滤波器的设置： (2)实验结果...
