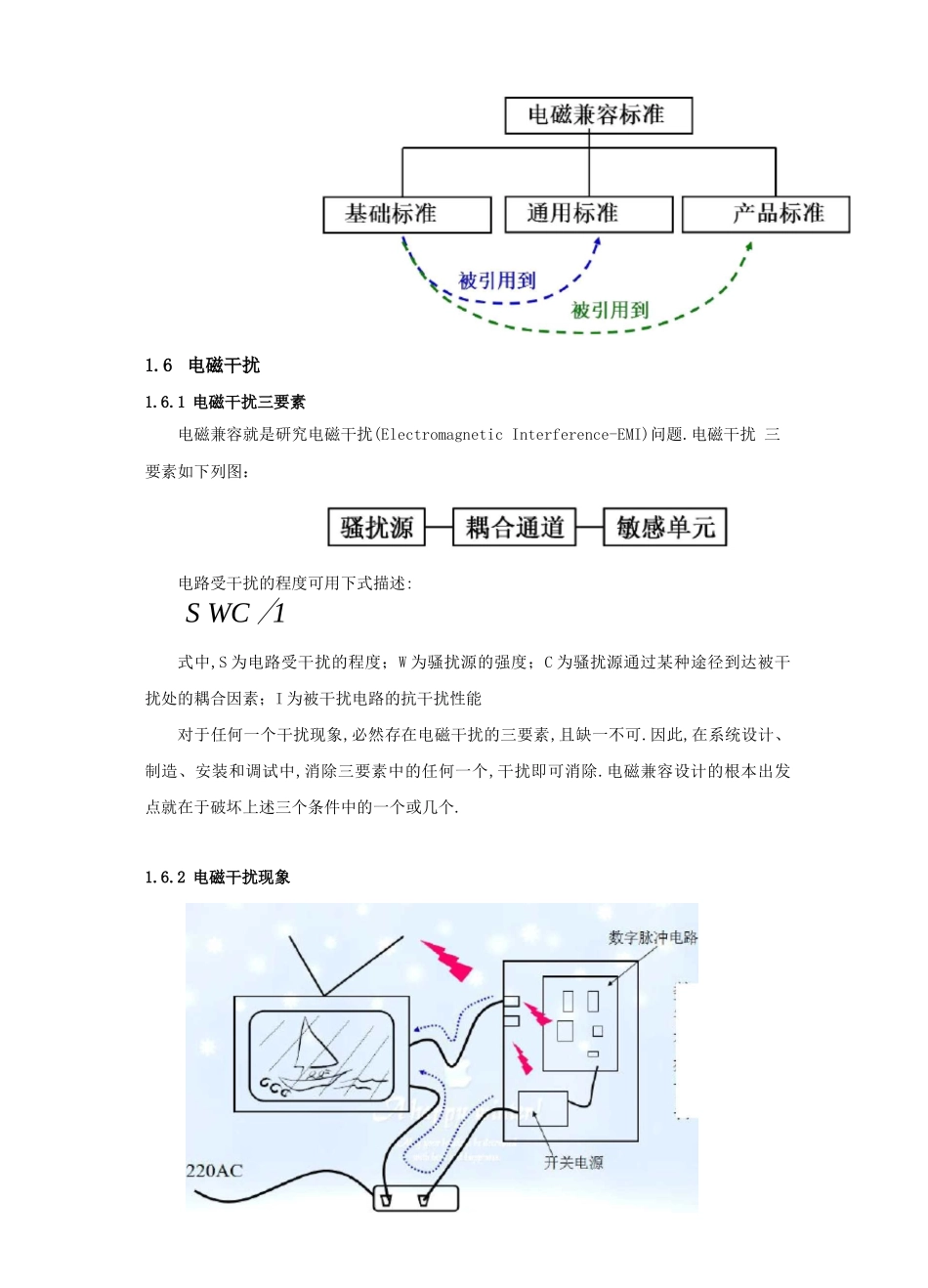

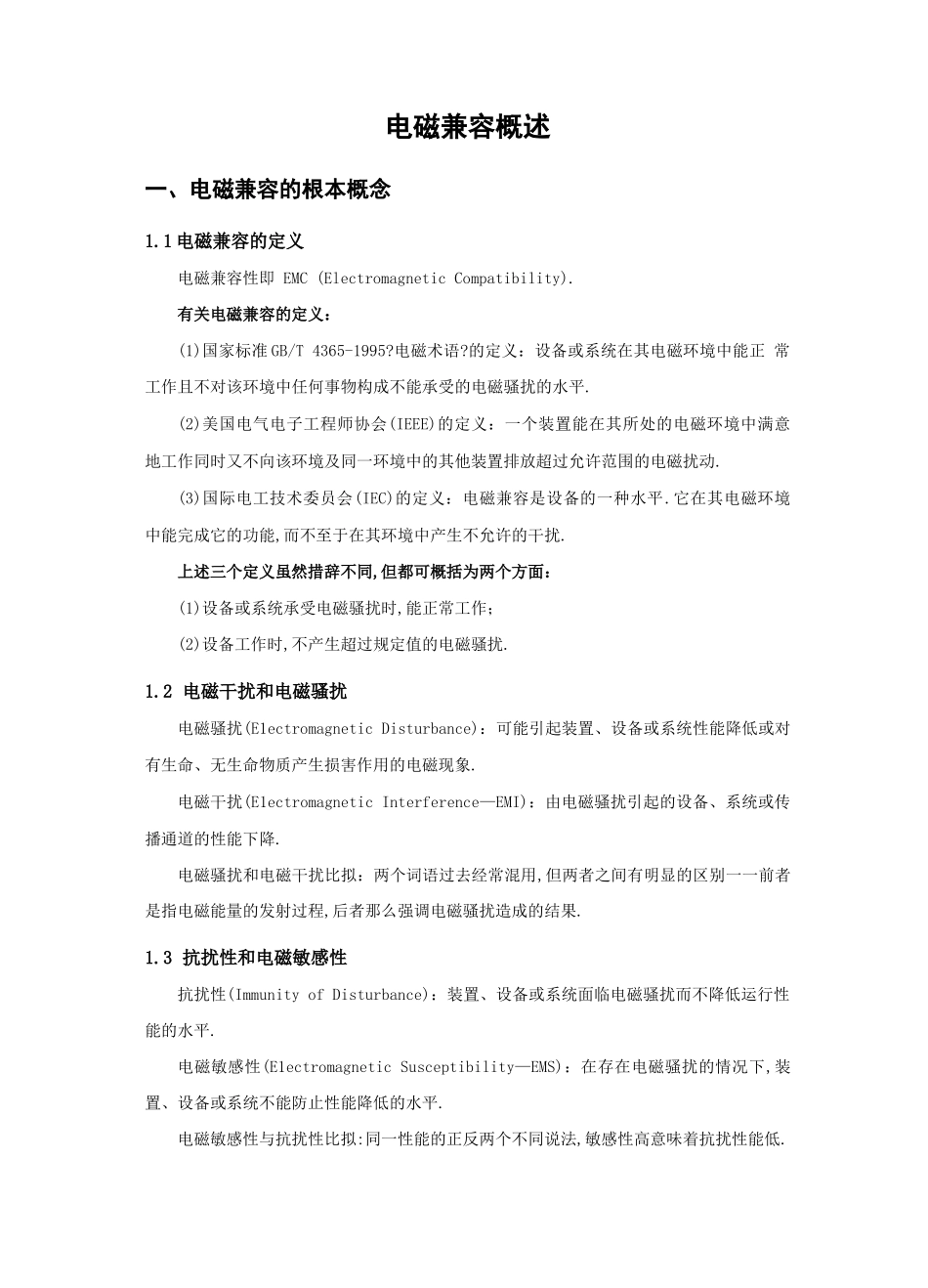

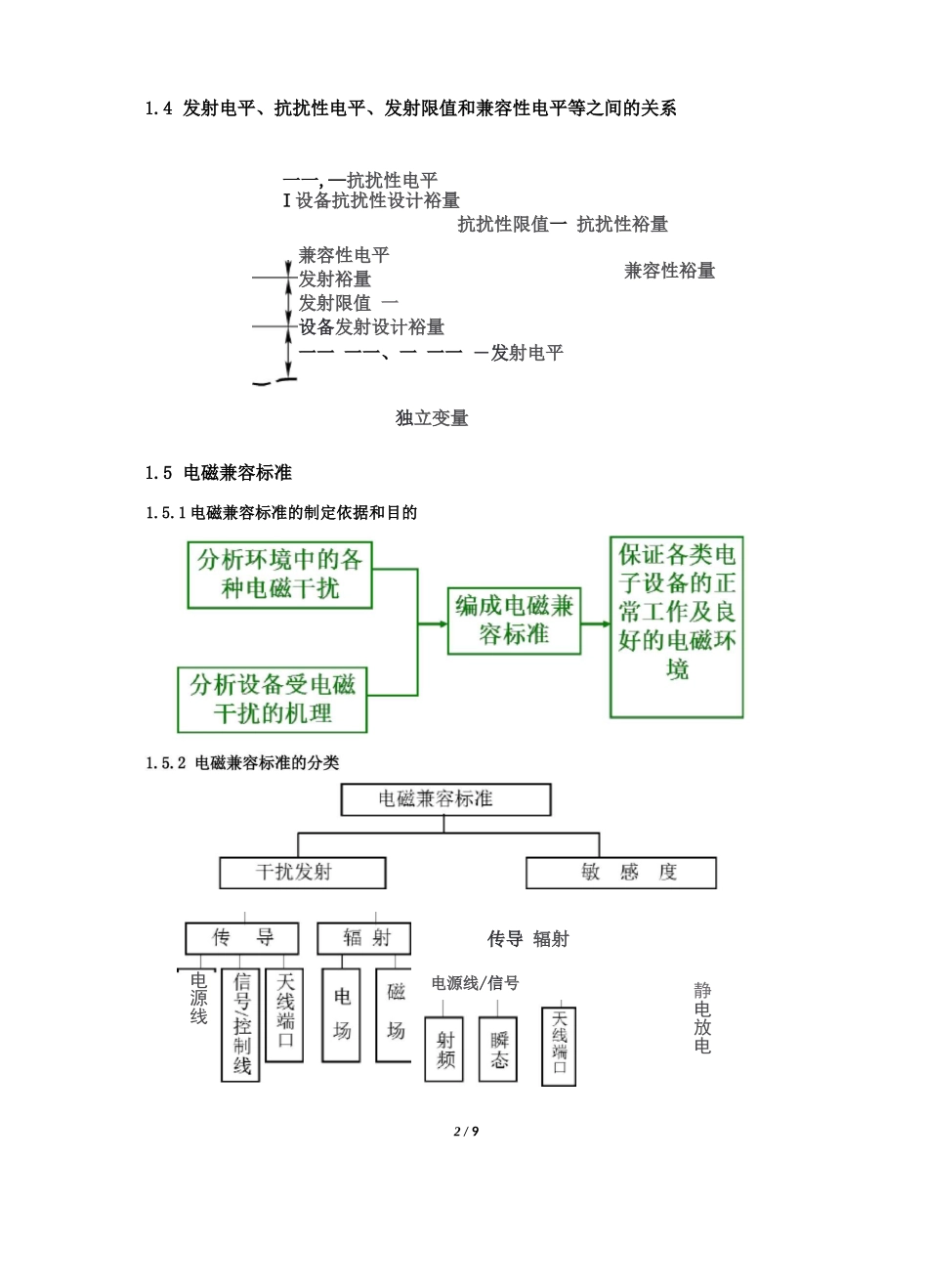

电磁兼容概述一、电磁兼容的根本概念1.1 电磁兼容的定义电磁兼容性即 EMC (Electromagnetic Compatibility).有关电磁兼容的定义：(1)国家标准 GB/T 4365-1995?电磁术语?的定义：设备或系统在其电磁环境中能正 常工作且不对该环境中任何事物构成不能承受的电磁骚扰的水平.(2)美国电气电子工程师协会(IEEE)的定义：一个装置能在其所处的电磁环境中满意 地工作同时又不向该环境及同一环境中的其他装置排放超过允许范围的电磁扰动.(3)国际电工技术委员会(IEC)的定义：电磁兼容是设备的一种水平.它在其电磁环境 中能完成它的功能,而不至于在其环境中产生不允许的干扰.上述三个定义虽然措辞不同,但都可概括为两个方面：(1)设备或系统承受电磁骚扰时,能正常工作；(2)设备工作时,不产生超过规定值的电磁骚扰.1.2 电磁干扰和电磁骚扰电磁骚扰(E1ectromagnetic Disturbance)：可能引起装置、设备或系统性能降低或对 有生命、无生命物质产生损害作用的电磁现象.电磁干扰(E1ectromagnetic Interference—EMI)：由电磁骚扰引起的设备、系统或传 播通道的性能下降.电磁骚扰和电磁干扰比拟：两个词语过去经常混用,但两者之间有明显的区别一一前者 是指电磁能量的发射过程,后者那么强调电磁骚扰造成的结果.1.3 抗扰性和电磁敏感性抗扰性(Immunity of Disturbance)：装置、设备或系统面临电磁骚扰而不降低运行性 能的水平.电磁敏感性(E1ectromagnetic Susceptibility—EMS)：在存在电磁骚扰的情况下,装 置、设备或系统不能防止性能降低的水平.电磁敏感性与抗扰性比拟:同一性能的正反两个不同说法,敏感性高意味着抗扰性能低.传导 辐射静电放电1.4 发射电平、抗扰性电平、发射限值和兼容性电平等之间的关系一一,—抗扰性电平I 设备抗扰性设计裕量抗扰性限值一 抗扰性裕量兼容性电平发射裕量发射限值 一设备发射设计裕量一一 一一、一 一一 ―发射电平独立变量1.5 电磁兼容标准兼容性裕量1.5.1 电磁兼容标准的制定依据和目的电源线电源线/信号线2 / 91.6电磁干扰1.6.1 电磁干扰三要素电磁兼容就是研究电磁干扰(Electromagnetic Interference-EMI)问题.电磁干扰 三要素如下列图：电路受干扰的程度可用下式描述:S WC /1式中,S 为电路受干扰的程度；W 为骚扰源的强度；C 为骚扰源通过某种途径到达被干 扰处的耦合因素；I 为被干扰电路的抗干扰性能对于任何一个干扰现象,必然存在电磁干扰的三要素,且缺一不可.因此,在系统设计、...
