通过MAC表确定交换机拓扑结构VIP免费

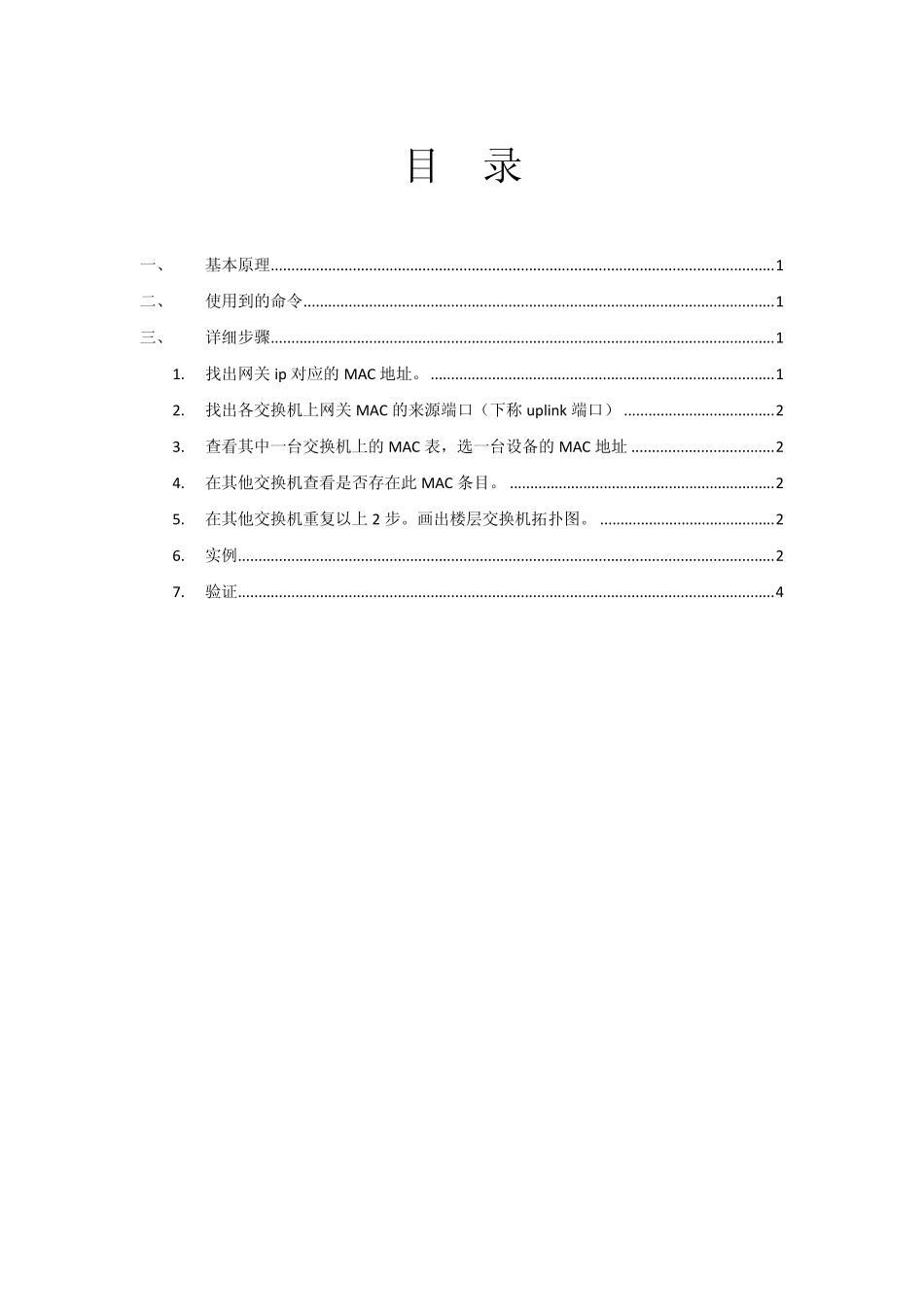

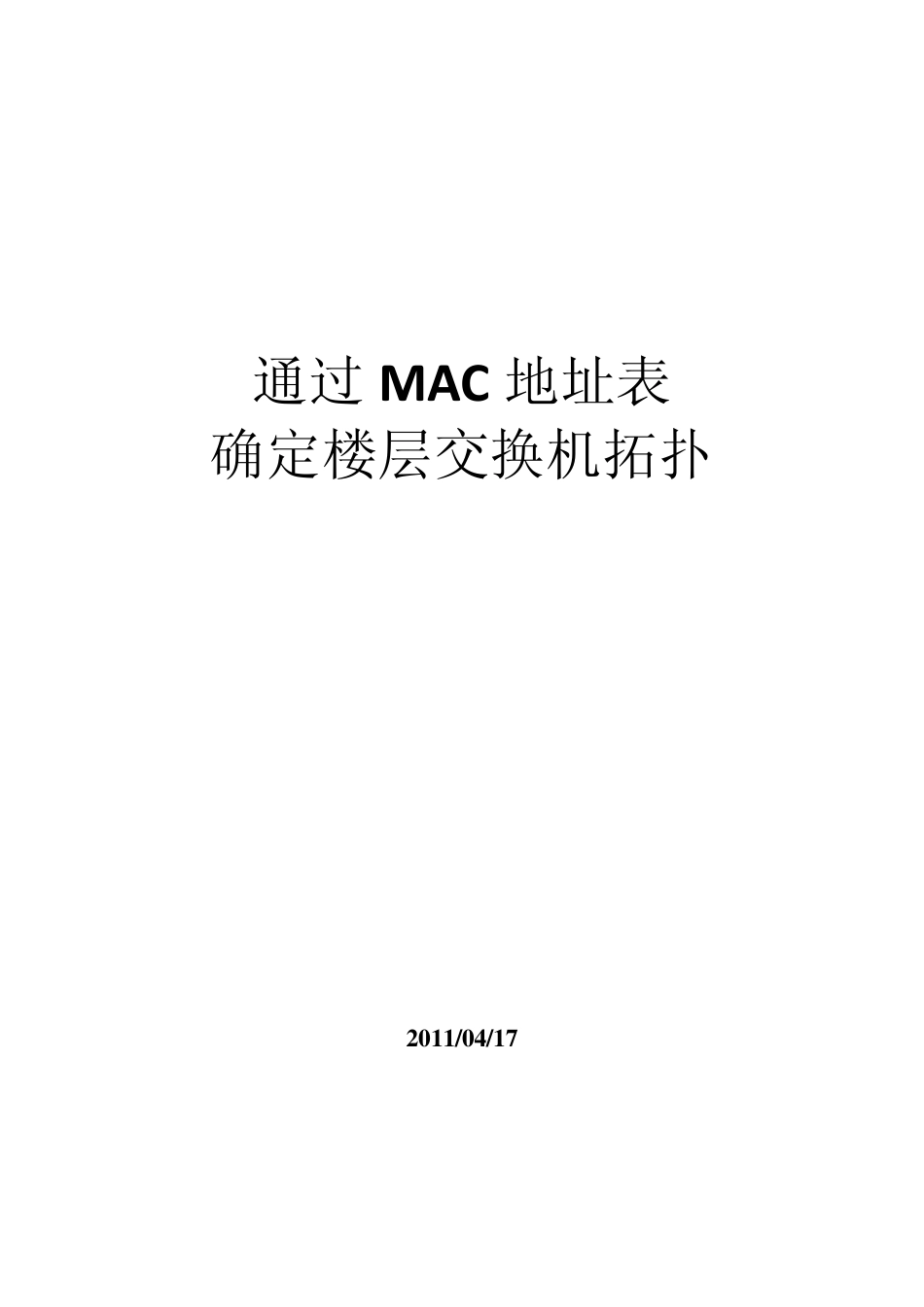

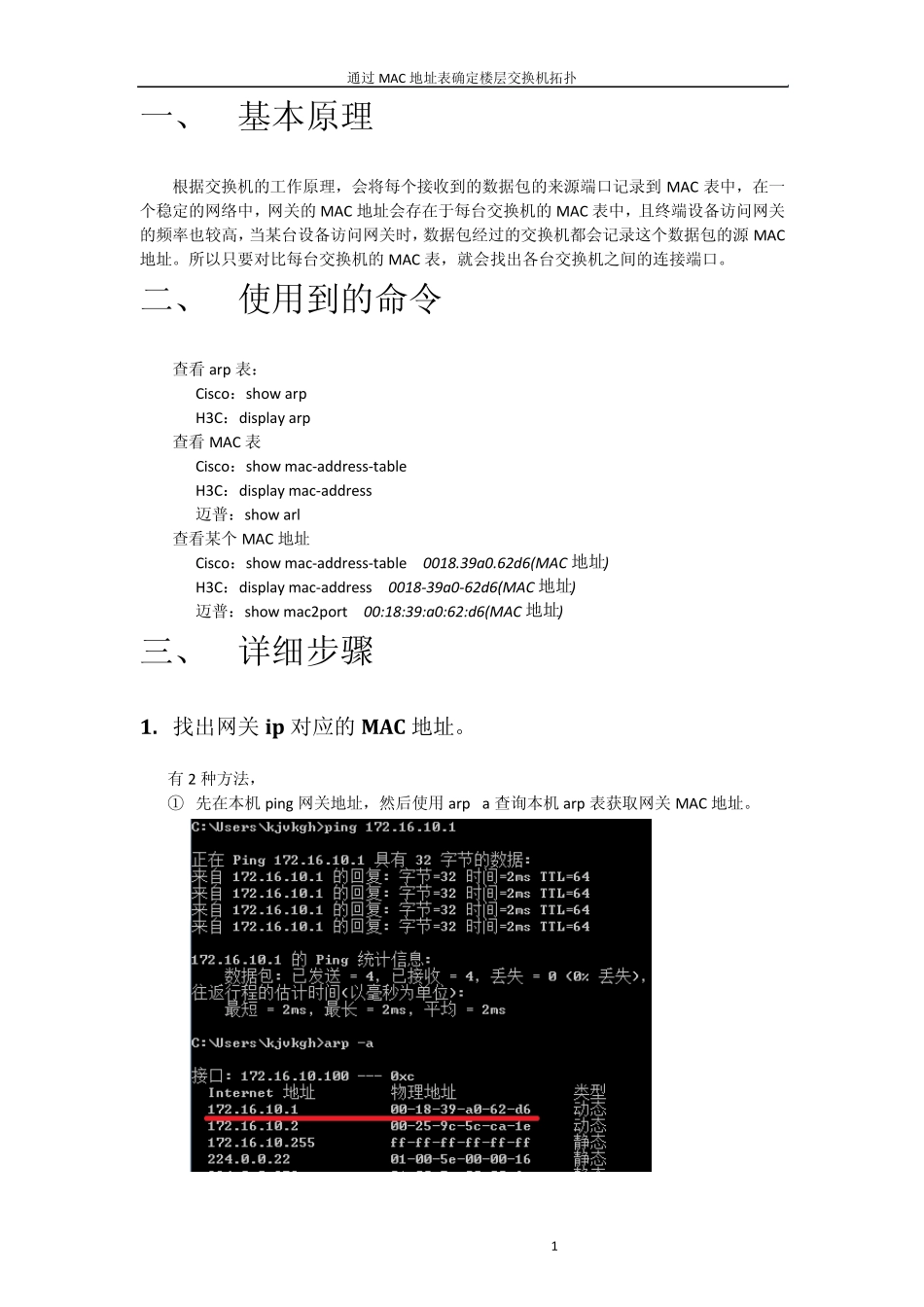

通过M AC 地址表 确定楼层交换机拓扑 2 0 1 1 /0 4 /1 7 目 录 一、 基本原理 ........................................................................................................................... 1 二、 使用到的命令 ................................................................................................................... 1 三、 详细步骤 ........................................................................................................................... 1 1. 找出网关 ip 对应的 MAC 地址。 .................................................................................... 1 2. 找出各交换机上网关 MAC 的来源端口（下称 u p lin k 端口） ..................................... 2 3. 查看其中一台交换机上的 MAC 表，选一台设备的 MAC 地址 ................................... 2 4. 在其他交换机查看是否存在此 MAC 条目。 ................................................................. 2 5. 在其他交换机重复以上 2 步。画出楼层交换机拓扑图。 ........................................... 2 6. 实例 ................................................................................................................................... 2 7. 验证 ................................................................................................................................... 4 通过MAC 地址表确定楼层交换机拓扑 1 一、 基本原理 根据交换机的工作原理，会将每个接收到的数据包的来源端口记录到MAC 表中，在一个稳定的网络中，网关的MAC 地址会存在于每台交换机的MAC 表中，且终端设备访问网关的频率也较高，当某台设备访问网关时，数据包经过的交换机都会记录这个数据包的源MAC地址。所以只要对比每台交换机的MAC 表，就会找出各台交换机之间的连接端口。 二、 使用到的命令 查看arp 表： Cisco：show arp H3C：display arp 查看MAC 表 Cisco：show mac-address-table H3C：display mac-address 迈普：show arl 查看某个MAC 地址 Cisco：show mac-address-table 0018.39a0.62d6(MAC 地址) H3C：display mac-address 0018-39a0-62d6...
