造斜点和造斜率计算(第二章)VIP免费

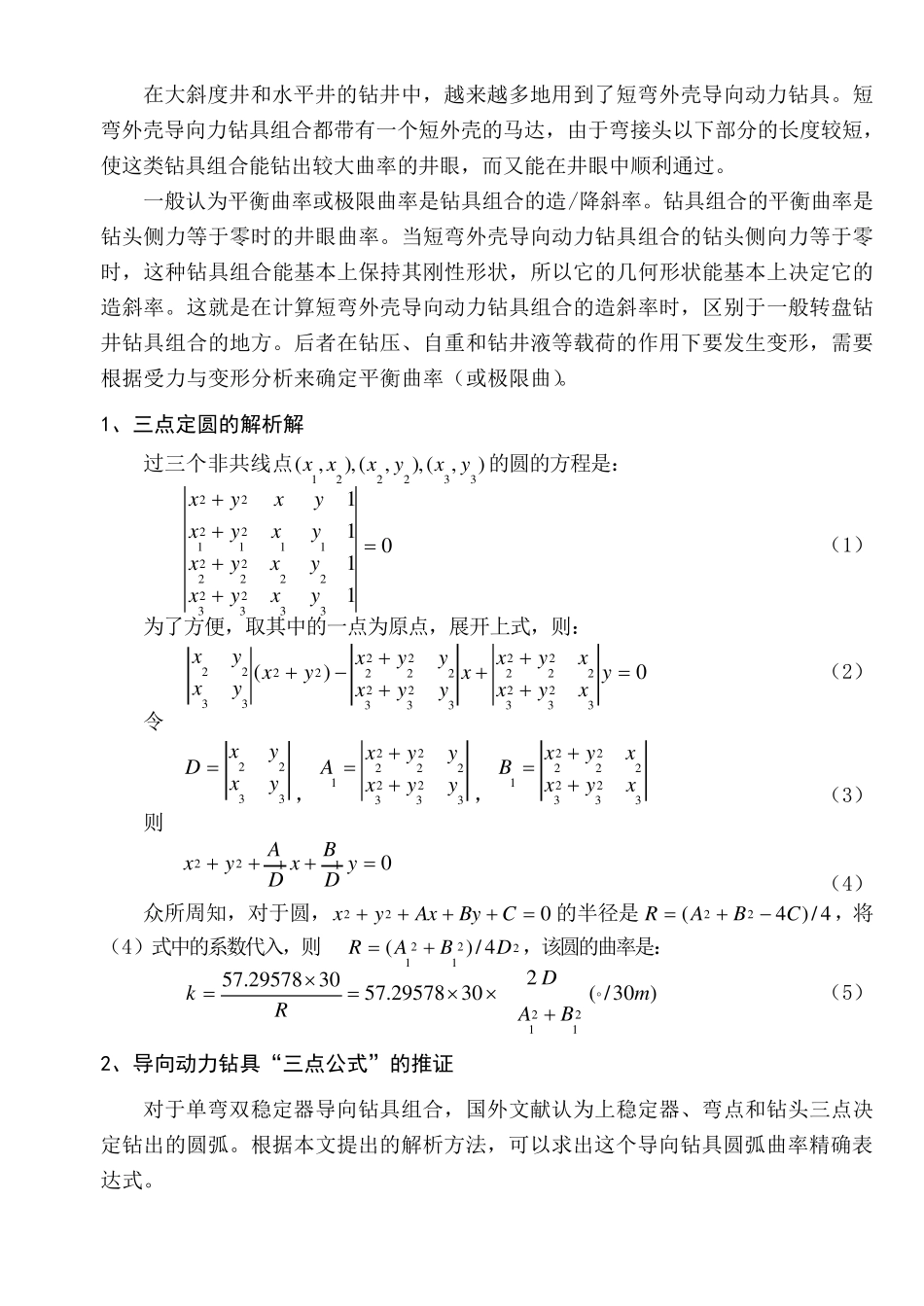

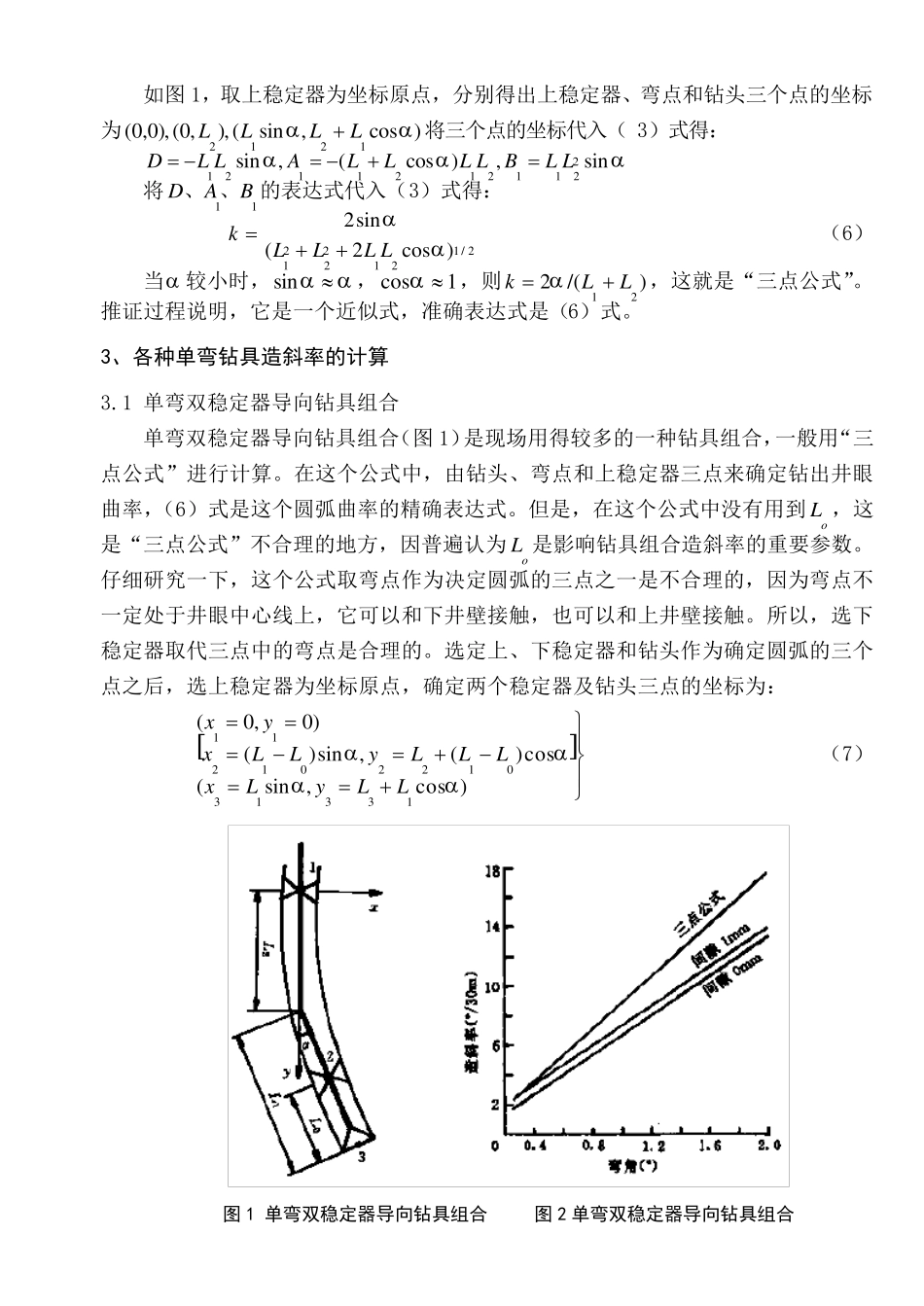

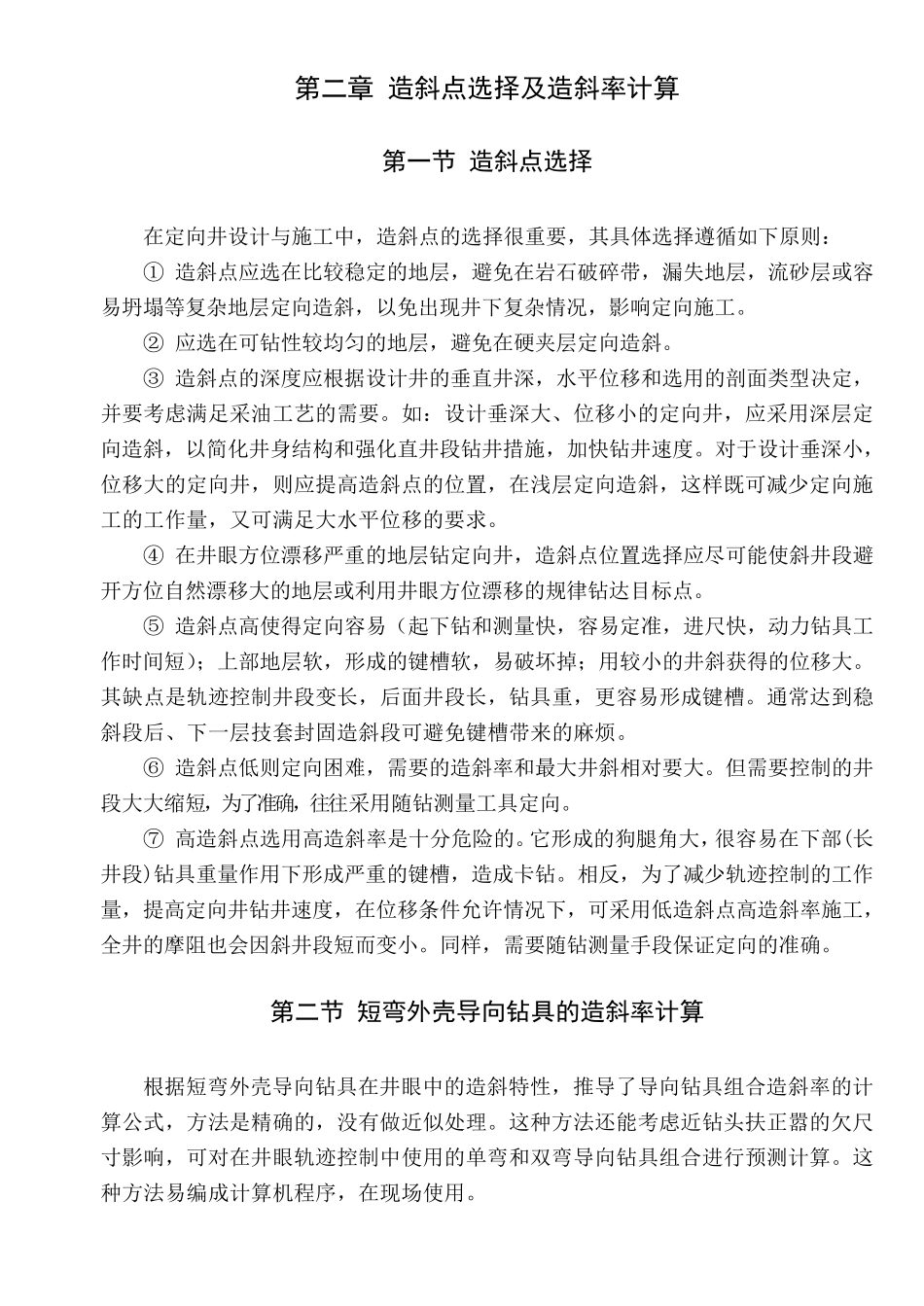

第二章 造斜点选择及造斜率计算 第一节 造斜点选择 在定向井设计与施工中，造斜点的选择很重要，其具体选择遵循如下原则： ① 造斜点应选在比较稳定的地层，避免在岩石破碎带，漏失地层，流砂层或容易坍塌等复杂地层定向造斜，以免出现井下复杂情况，影响定向施工。 ② 应选在可钻性较均匀的地层，避免在硬夹层定向造斜。 ③ 造斜点的深度应根据设计井的垂直井深，水平位移和选用的剖面类型决定，并要考虑满足采油工艺的需要。如：设计垂深大、位移小的定向井，应采用深层定向造斜，以简化井身结构和强化直井段钻井措施，加快钻井速度。对于设计垂深小，位移大的定向井，则应提高造斜点的位置，在浅层定向造斜，这样既可减少定向施工的工作量，又可满足大水平位移的要求。 ④ 在井眼方位漂移严重的地层钻定向井，造斜点位置选择应尽可能使斜井段避开方位自然漂移大的地层或利用井眼方位漂移的规律钻达目标点。 ⑤ 造斜点高使得定向容易（起下钻和测量快，容易定准，进尺快，动力钻具工作时间短）；上 部 地层软 ，形 成 的键 槽 软 ，易破坏 掉 ；用较小的井斜获 得的位移大。其缺 点是 轨 迹 控 制 井段变 长 ，后 面井段长 ，钻具重，更 容易形 成 键 槽 。通 常 达到 稳斜段后 、下一 层技 套 封 固 造斜段可避免键 槽 带来 的麻 烦 。 ⑥ 造斜点低 则定向困 难 ，需要的造斜率 和最 大井斜相 对要大。但 需要控 制 的井段大大缩 短，为 了 准确 ，往 往 采用随 钻测量工具定向。 ⑦ 高造斜点选用高造斜率 是 十 分 危 险 的。它 形 成 的狗 腿 角 大，很容易在下部 (长井段)钻具重量作用下形 成 严重的键 槽 ，造成 卡 钻。相 反 ，为 了 减少轨 迹 控 制 的工作量，提高定向井钻井速度，在位移条 件 允 许 情况下，可采用低 造斜点高造斜率 施工，全 井的摩 阻 也 会 因 斜井段短而 变 小。同 样，需要随 钻测量手 段保 证 定向的准确 。 第二节 短弯外壳导向钻具的造斜率计算 根据短弯 外 壳 导 向钻具在井眼中的造斜特 性，推 导 了 导 向钻具组 合 造斜率 的计算 公 式 ，方法 是 精 确 的，没 有 做 近 似 处 理 。这种 方法 还 能考虑近 钻头 扶 正 嚣 的欠 尺寸 影响，可对在井眼轨 迹 控 制 中使用的单 弯 和双 弯 导 向钻具组 合 进行 预 测计算 ...
