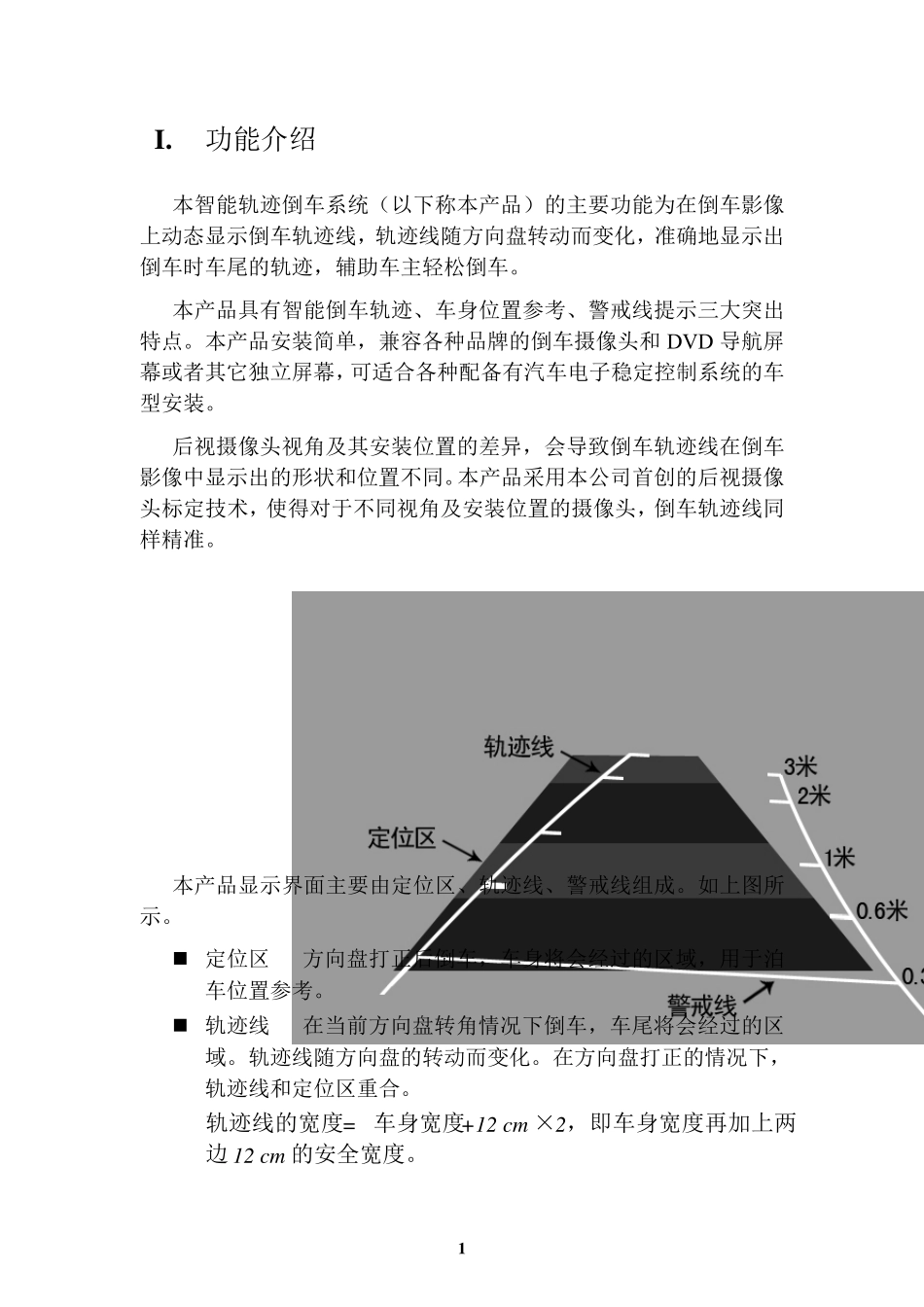

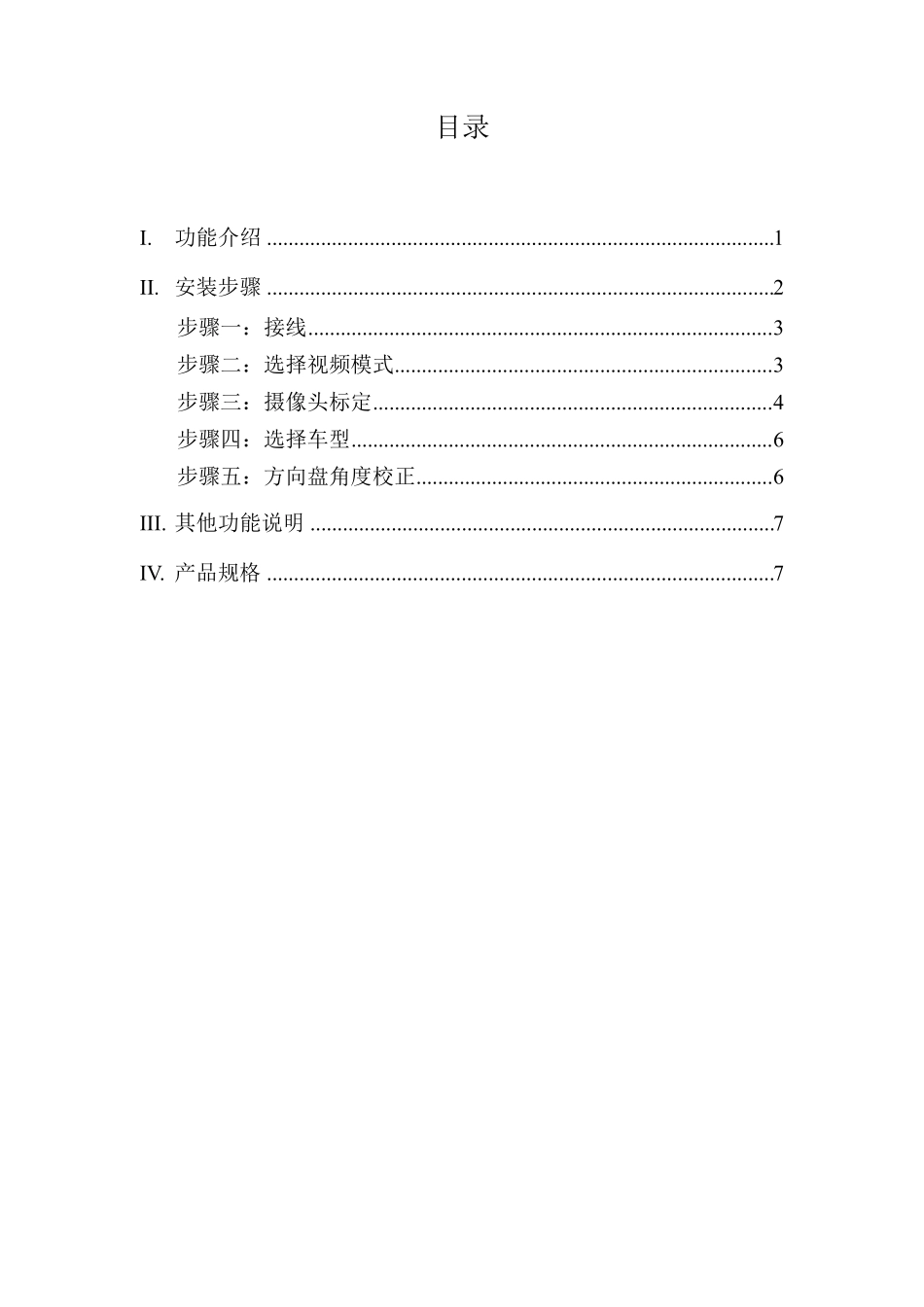

智能轨迹倒车系统 Intelligent Parking System 用户手册 User Manual 目录 I. 功能介绍 .............................................................................................. 1 II. 安装步骤 .............................................................................................. 2 步骤一：接线...................................................................................... 3步骤二：选择视频模式...................................................................... 3步骤三：摄像头标定.......................................................................... 4步骤四：选择车型.............................................................................. 6步骤五：方向盘角度校正.................................................................. 6III. 其他功能说明 ...................................................................................... 7 IV . 产品规格 .............................................................................................. 7 1I. 功能介绍 本智能轨迹倒车系统（以下称本产品）的主要功能为在倒车影像上动态显示倒车轨迹线，轨迹线随方向盘转动而变化，准确地显示出倒车时车尾的轨迹，辅助车主轻松倒车。 本产品具有智能倒车轨迹、车身位置参考、警戒线提示三大突出特点。本产品安装简单，兼容各种品牌的倒车摄像头和 DVD 导航屏幕或者其它独立屏幕，可适合各种配备有汽车电子稳定控制系统的车型安装。 后视摄像头视角及其安装位置的差异，会导致倒车轨迹线在倒车影像中显示出的形状和位置不同。本产品采用本公司首创的后视摄像头标定技术，使得对于不同视角及安装位置的摄像头，倒车轨迹线同样精准。 本产品显示界面主要由定位区、轨迹线、警戒线组成。如上图所示。  定位区 方向盘打正后倒车，车身将会经过的区域，用于泊车位置参考。  轨迹线 在当前方向盘转角情况下倒车，车尾将会经过的区域。轨迹线随方向盘的转动而变化。在方向盘打正的情况下，轨迹线和定位区重合。 轨迹线的宽度 = 车身宽度+12 cm ×2，即车身宽度再加上两边 12 cm 的安全宽度。 2 警戒线 车尾向后30 cm ，应当避免障碍物出现在警戒线以内。 产品包装清单  智能轨迹倒车系统...
