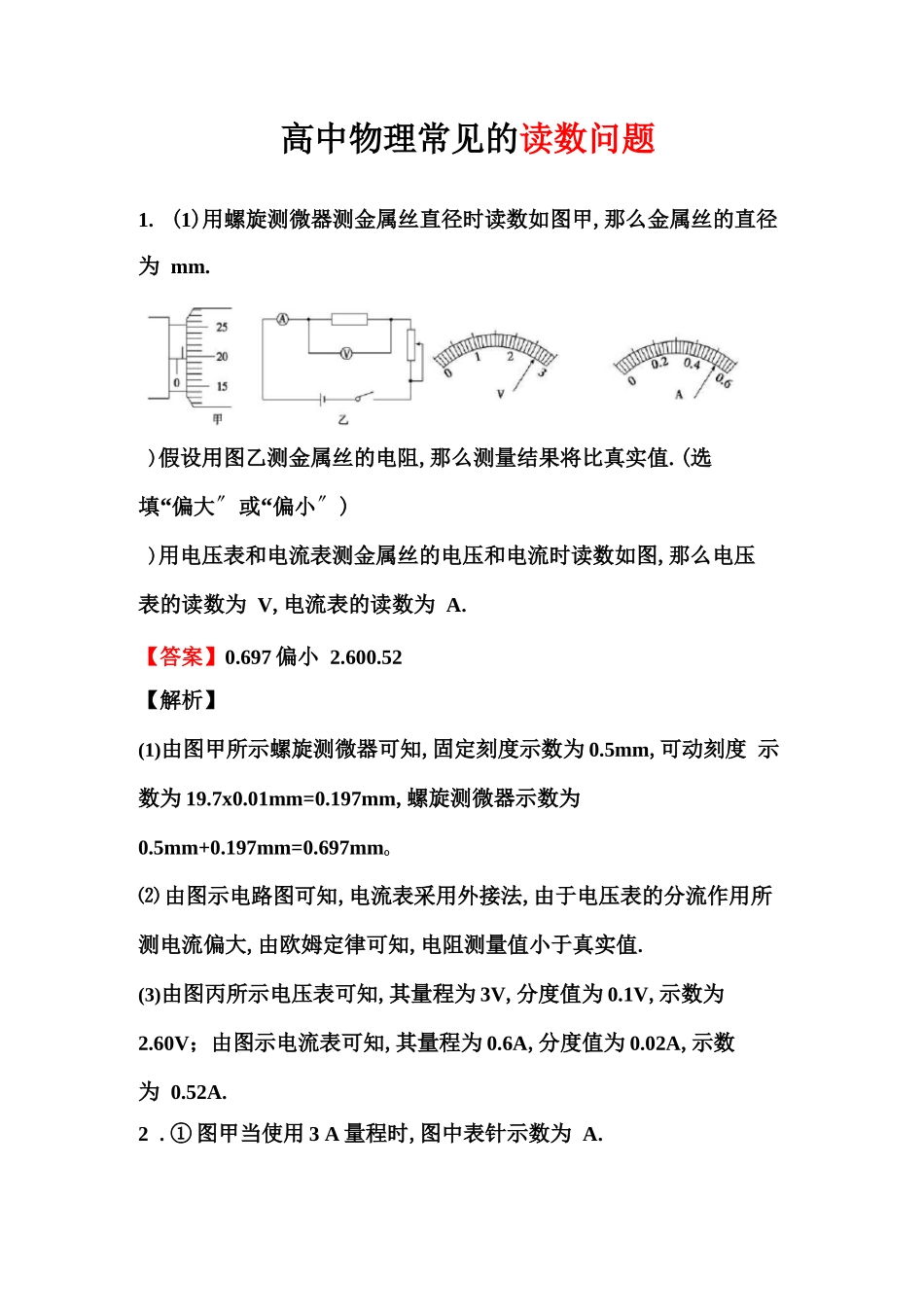

高中物理常见的读数问题1. (1)用螺旋测微器测金属丝直径时读数如图甲,那么金属丝的直径为 mm.)假设用图乙测金属丝的电阻,那么测量结果将比真实值.(选填“偏大〞或“偏小〞))用电压表和电流表测金属丝的电压和电流时读数如图,那么电压表的读数为 V,电流表的读数为 A.【答案】0.697 偏小 2.600.52【解析】(1)由图甲所示螺旋测微器可知,固定刻度示数为 0.5mm,可动刻度 示数为 19.7x0.01mm=0.197mm,螺旋测微器示数为0.5mm+0.197mm=0.697mmo⑵ 由图示电路图可知,电流表采用外接法,由于电压表的分流作用所 测电流偏大,由欧姆定律可知,电阻测量值小于真实值.(3)由图丙所示电压表可知,其量程为 3V,分度值为 0.1V,示数为2.60V；由图示电流表可知,其量程为 0.6A,分度值为 0.02A,示数为 0.52A.2 .① 图甲当使用 3 A 量程时,图中表针示数为 A.甲乙② 图乙假设使用的是较大量程,图中表针指示的是 V.【答案】2.208.5【解析】[1]当使用 3A 量程时,其分度值为 0.1A,示数为：2.20A；⑵ 假设使用的是较大量程,其分度值为 0.5V,示数为：8.5V3 .根据有效数字规那么读出以下电表的测量值.(1)接 0〜3V 量程时读数为 V；(2)接 0〜0.6A 量程时读数为 A；【解析】(1)电压表接 0〜3V 量程,由图示电压表可知,其分度值为 0.1V,示数 2.15V； (2)电流表接 0〜0.6A 量程,由图示电流表可知,其分度值为 0.02A,示数为 0.16A； (3)螺旋测微器的读数为d = 3.5mm + 0.8x 0.01 mm = 3.508mm •4 . (1)图甲所示的电流表使用 0.6A 量程时,对应刻度盘上每一小格代表 A,图中表针示数是 A；当使用 3A 量程时,对应刻度盘上每一小格代表 A,图中表针示数为 A.(2)图乙所示的电表使用较小量程时,每小格表示 V,图中指针的示数为 V.假设使用的是较大量程,那么这时表盘刻度每小格表示 V,图中表针指示的是 V.(3)用游标卡尺测得某样品的长度如图(甲)所示,其示数 L=mm ；用螺旋测微器测得该样品的外径如图(乙)所示,其示01020〔甲〕【答案】0.02A0.44A0.1A0.5V7.0V30.35mm3.205mm【解析】(1)电流表使用 0.6A 量程时,刻度盘上的每一小格为 0.02A,指针的示数为 0.44A；当换用 3A 量程时,每一小格为 0.1A,指针示数为2.20A；(2)电压表使用 3V 量程时,每小格表示 0.1V,指针示数为 1.70V；使用 15V 量程时,每小格为 0.5V,指针示数为 7V；(3)游标卡尺的主尺读数为：30mm,游标读数为0.05x7mm=0.35mm数 D =mm.J45 c LY.2...
