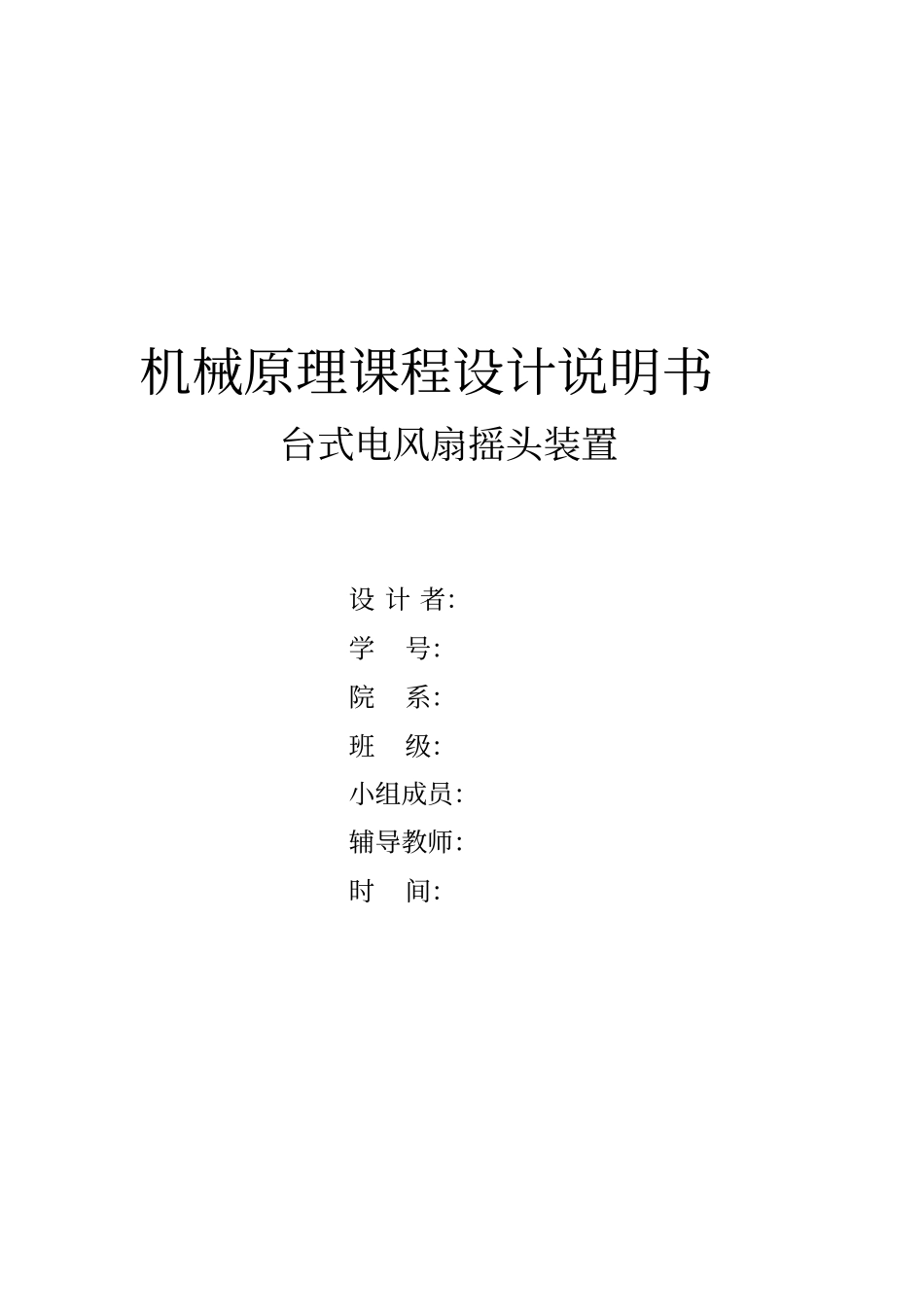

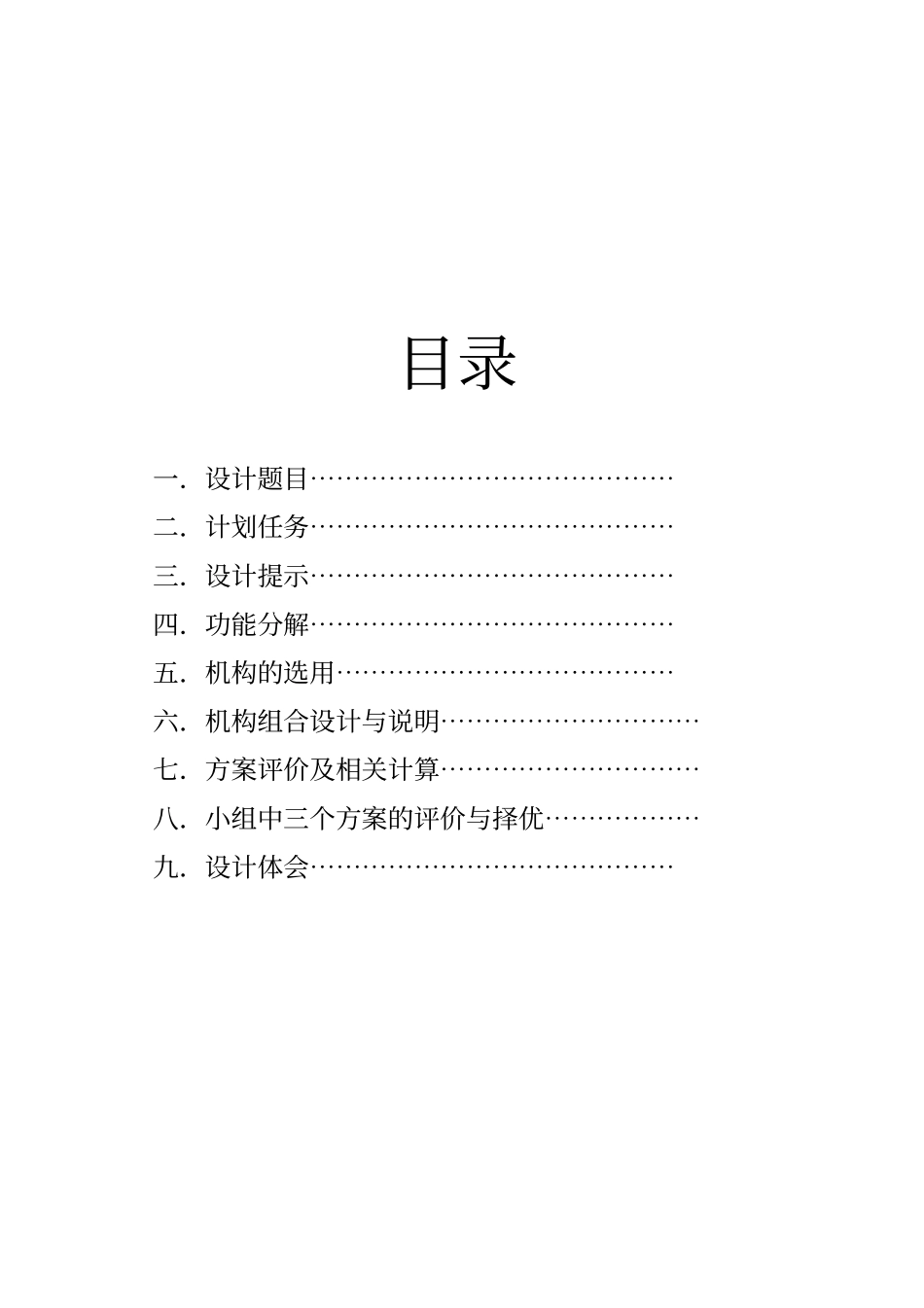

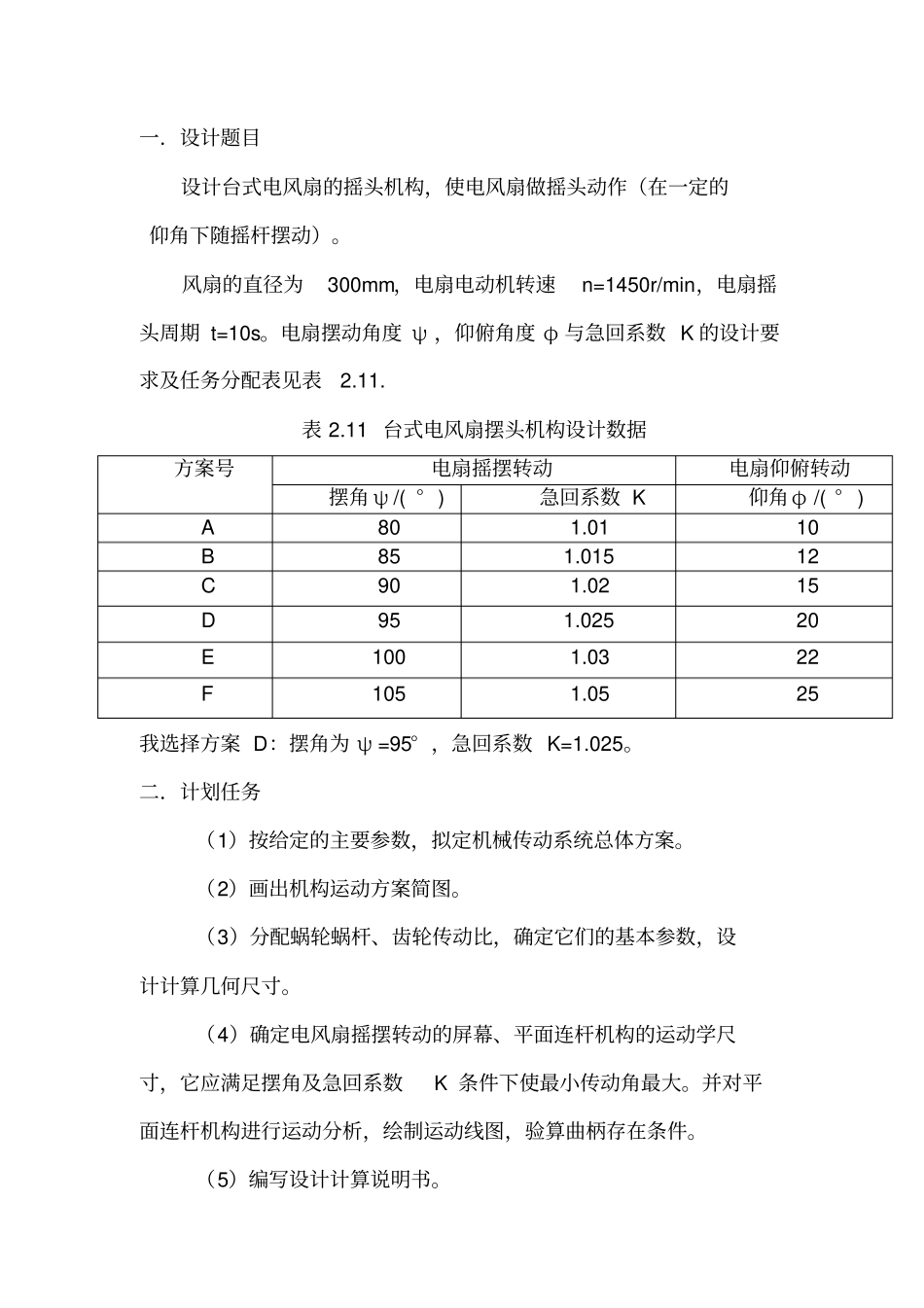

机械原理课程设计说明书台式电风扇摇头装置设 计 者：学号：院系：班级：小组成员：辅导教师：时间：目录一．设计题目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二．计划任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯三．设计提示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯四．功能分解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯五．机构的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯六．机构组合设计与说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯七．方案评价及相关计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯八．小组中三个方案的评价与择优⋯⋯⋯⋯⋯⋯九．设计体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一．设计题目设计台式电风扇的摇头机构，使电风扇做摇头动作（在一定的仰角下随摇杆摆动）。风扇的直径为300mm，电扇电动机转速n=1450r/min，电扇摇头周期 t=10s。电扇摆动角度 ψ ，仰俯角度 φ 与急回系数 K 的设计要求及任务分配表见表2.11. 表 2.11 台式电风扇摆头机构设计数据方案号电扇摇摆转动电扇仰俯转动摆角 ψ /( ° ) 急回系数 K 仰角φ /( ° ) A 80 1.01 10 B 85 1.015 12 C 90 1.02 15 D 95 1.025 20 E 100 1.03 22 F 105 1.05 25 我选择方案 D：摆角为 ψ =95° ，急回系数 K=1.025。二．计划任务（1）按给定的主要参数，拟定机械传动系统总体方案。（2）画出机构运动方案简图。（3）分配蜗轮蜗杆、齿轮传动比，确定它们的基本参数，设计计算几何尺寸。（4）确定电风扇摇摆转动的屏幕、平面连杆机构的运动学尺寸，它应满足摆角及急回系数K 条件下使最小传动角最大。并对平面连杆机构进行运动分析，绘制运动线图，验算曲柄存在条件。（5）编写设计计算说明书。（6）学生可进一步完成台式电风扇摇头机构的计算机动态演示或模型实验验证。三．设计提示（1）常见的摇头机构有杠杆式、滑板式和揿拔式等。可以将电风扇的摇头动作分解为风扇左右摆动和风扇上下俯仰运动。风扇要摇摆转动克采用平面连杆机构实现。以双摇杆机构的连杆作为主动件（即风扇转子通过蜗轮蜗杆带动连杆传动），则其中一个连架杆的摆动即实现风扇的左右摆动（风扇安装在连架杆上）。机架可取 80~90 mm。风扇的上下俯仰运动可采取连杆机构、凸轮机构等实现。（2）还可以采用空间连杆机构直接实现风扇的左右摆动和上下仰俯的复合运动。四．功能分解为完成风扇左右俯仰的吹风需要实现下列运动功能要求：在扇叶旋转的同时扇头能左右摆动一定的角度，因此，应设计设计相应的左右摆动机构完成风扇摇头或不摇头的吹...
