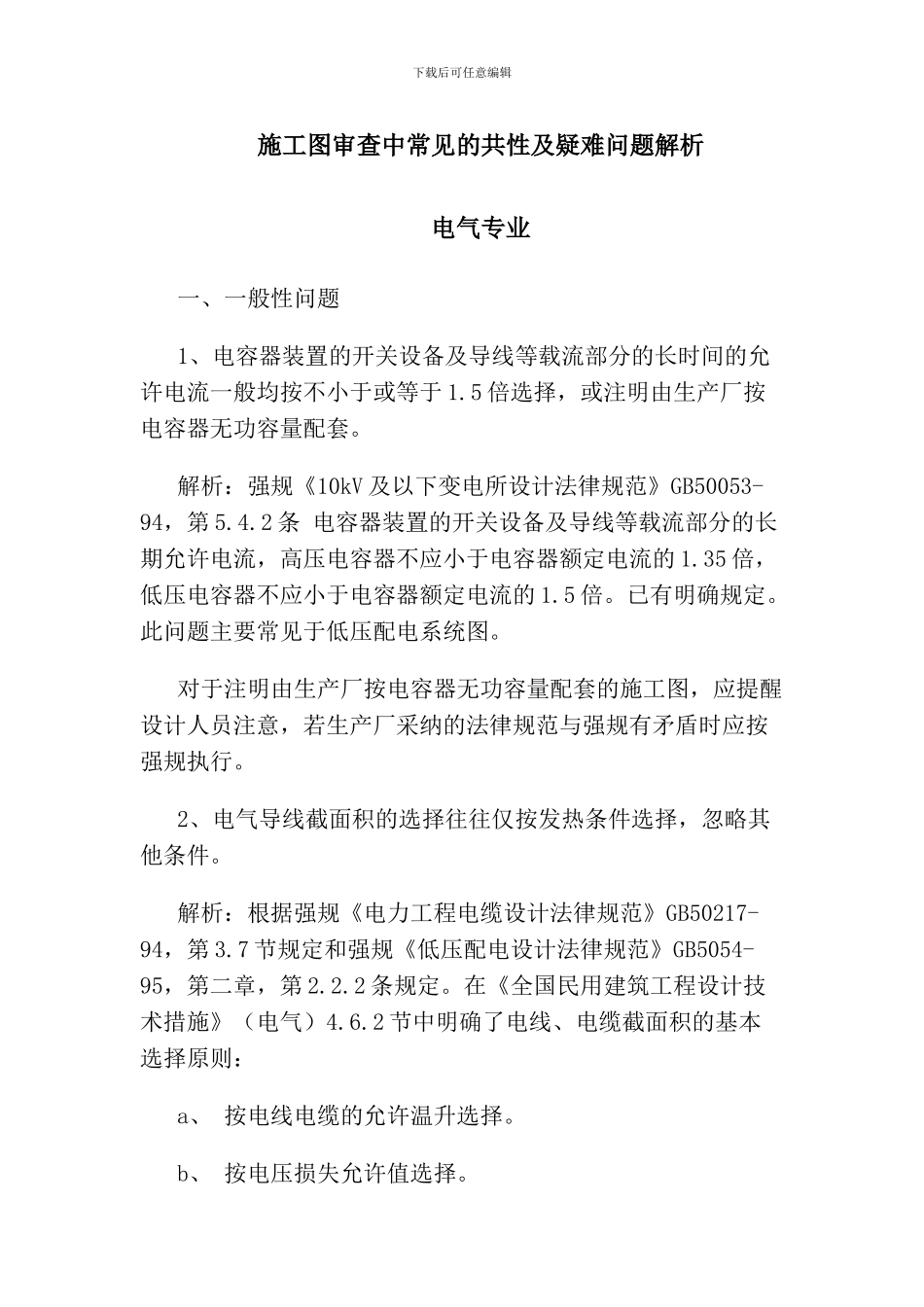

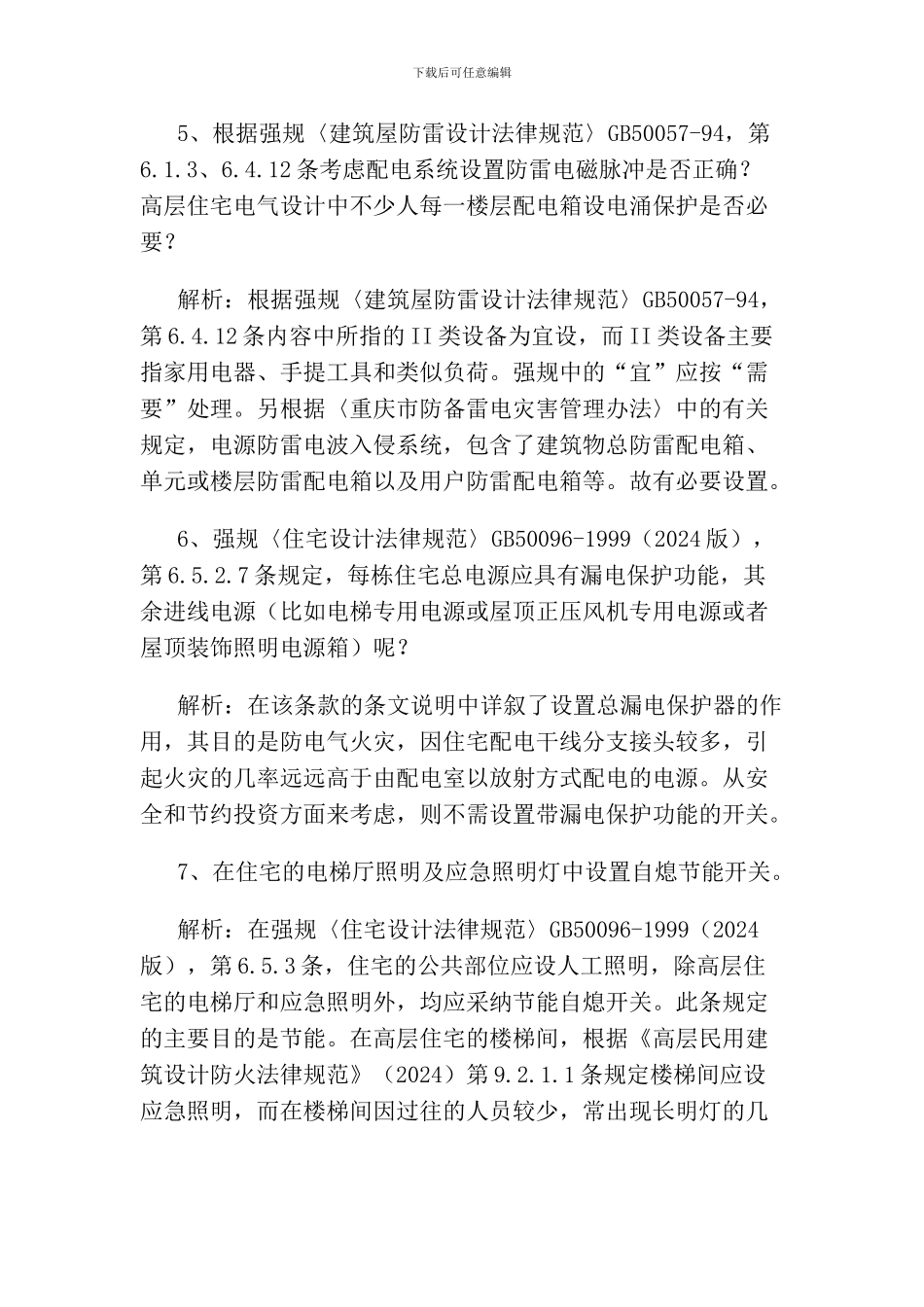

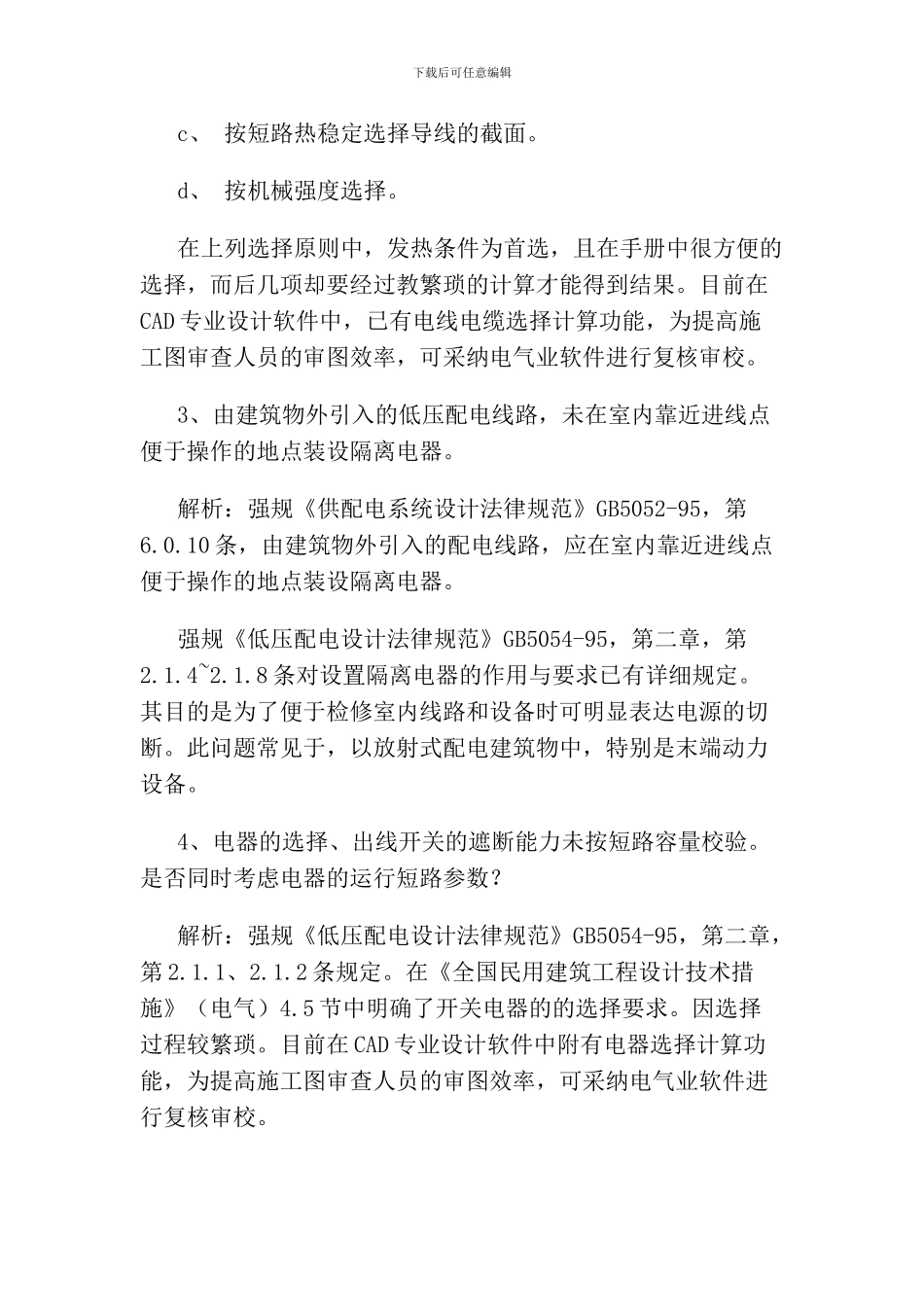

下载后可任意编辑施工图审查中常见的共性及疑难问题解析电气专业一、一般性问题1、电容器装置的开关设备及导线等载流部分的长时间的允许电流一般均按不小于或等于 1.5 倍选择，或注明由生产厂按电容器无功容量配套。解析：强规《10kV 及以下变电所设计法律规范》GB50053-94，第 5.4.2 条 电容器装置的开关设备及导线等载流部分的长期允许电流，高压电容器不应小于电容器额定电流的 1.35 倍，低压电容器不应小于电容器额定电流的 1.5 倍。已有明确规定。此问题主要常见于低压配电系统图。对于注明由生产厂按电容器无功容量配套的施工图，应提醒设计人员注意，若生产厂采纳的法律规范与强规有矛盾时应按强规执行。2、电气导线截面积的选择往往仅按发热条件选择，忽略其他条件。解析：根据强规《电力工程电缆设计法律规范》GB50217-94，第 3.7 节规定和强规《低压配电设计法律规范》GB5054-95，第二章，第 2.2.2 条规定。在《全国民用建筑工程设计技术措施》（电气）4.6.2 节中明确了电线、电缆截面积的基本选择原则：a、 按电线电缆的允许温升选择。b、 按电压损失允许值选择。下载后可任意编辑c、 按短路热稳定选择导线的截面。d、 按机械强度选择。在上列选择原则中，发热条件为首选，且在手册中很方便的选择，而后几项却要经过教繁琐的计算才能得到结果。目前在CAD 专业设计软件中，已有电线电缆选择计算功能，为提高施工图审查人员的审图效率，可采纳电气业软件进行复核审校。3、由建筑物外引入的低压配电线路，未在室内靠近进线点便于操作的地点装设隔离电器。解析：强规《供配电系统设计法律规范》GB5052-95，第6.0.10 条，由建筑物外引入的配电线路，应在室内靠近进线点便于操作的地点装设隔离电器。强规《低压配电设计法律规范》GB5054-95，第二章，第2.1.4~2.1.8 条对设置隔离电器的作用与要求已有详细规定。其目的是为了便于检修室内线路和设备时可明显表达电源的切断。此问题常见于，以放射式配电建筑物中，特别是末端动力设备。4、电器的选择、出线开关的遮断能力未按短路容量校验。是否同时考虑电器的运行短路参数？解析：强规《低压配电设计法律规范》GB5054-95，第二章，第 2.1.1、2.1.2 条规定。在《全国民用建筑工程设计技术措施》（电气）4.5 节中明确了开关电器的的选择要求。因选择过程较繁琐。目前在 CAD 专业设计软件中附有电器选择计算功能，为提高施工图审查人员的审图效率，可采纳电气业软件进...
