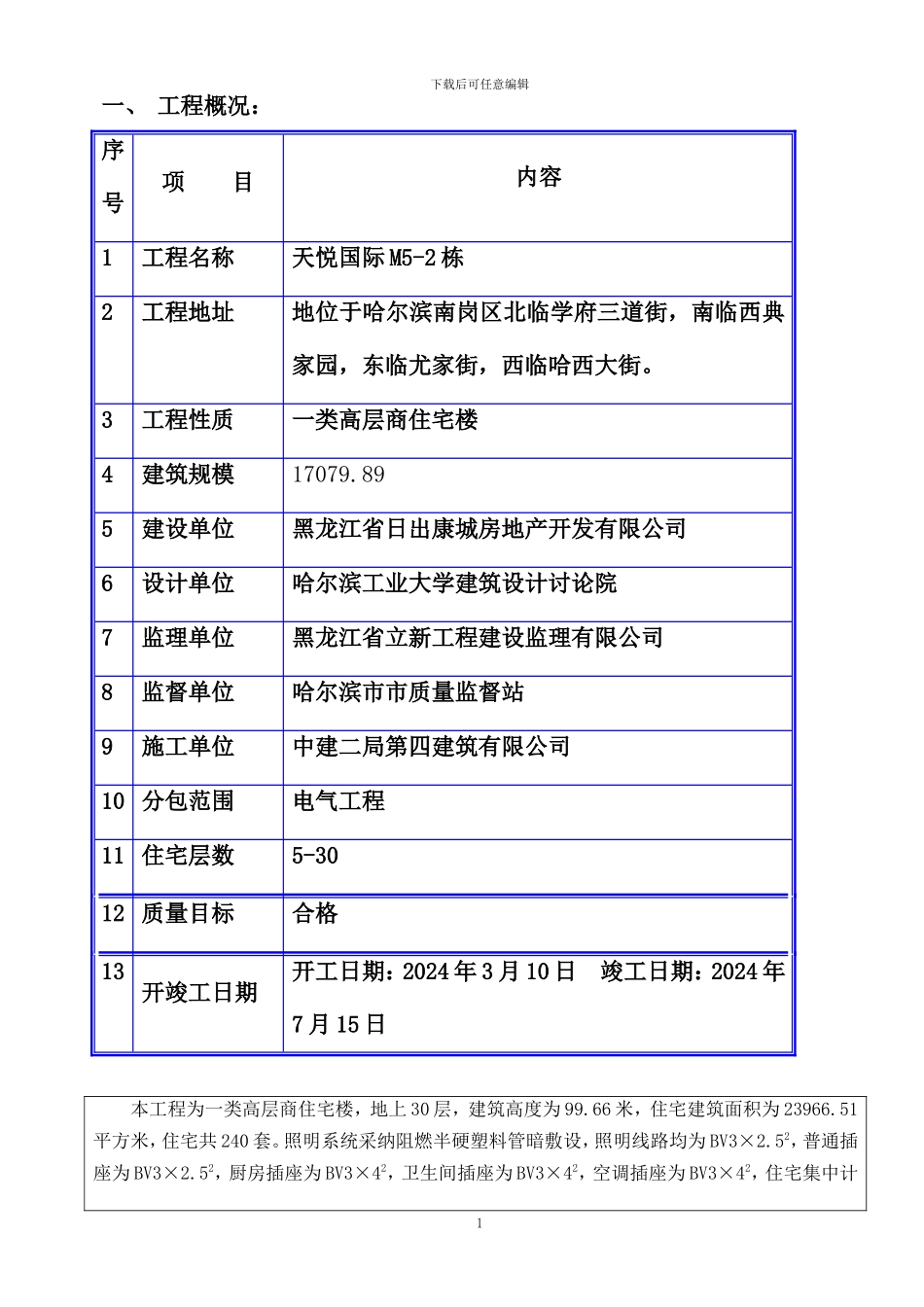

下载后可任意编辑一、 工程概况：序号项 目内容1工程名称天悦国际 M5-2 栋2工程地址地位于哈尔滨南岗区北临学府三道街，南临西典家园，东临尤家街，西临哈西大街。3工程性质一类高层商住宅楼4建筑规模17079.895建设单位黑龙江省日出康城房地产开发有限公司6设计单位哈尔滨工业大学建筑设计讨论院7监理单位黑龙江省立新工程建设监理有限公司8监督单位哈尔滨市市质量监督站9施工单位中建二局第四建筑有限公司10 分包范围电气工程11 住宅层数5-3012 质量目标合格13开竣工日期开工日期：2024 年 3 月 10 日 竣工日期：2024 年7 月 15 日本工程为一类高层商住宅楼，地上 30 层，建筑高度为 99.66 米，住宅建筑面积为 23966.51平方米，住宅共 240 套。照明系统采纳阻燃半硬塑料管暗敷设，照明线路均为 BV3×2.52，普通插座为 BV3×2.52，厨房插座为 BV3×42，卫生间插座为 BV3×42，空调插座为 BV3×42，住宅集中计1下载后可任意编辑量，集中计量箱箱顶距地 2.0 米电井内明装，各室内分户箱底边距地 1.8 米暗装。防雷等级为三类。接闪器在屋顶采纳 Ф10 镀锌圆钢连接成不大于 20m*20m 或 24m*16m 的网格作为避雷带；引下线利用建筑物钢筋混凝土柱子或剪力墙内两根不小于 Ф16 的主筋通长焊接，焊接倍数要不小于主筋的 6d；接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋及桩基内的钢筋通长焊接形成基础接地网；自±0.00 地面起每三层利用结构圈梁内两根主筋焊接成闭合回路，并与防雷引下线连接；卫生间等电位均采纳 25*4 的镀锌扁钢与接地极可靠地焊接。电井内敷设一圈 40*4mm 热镀锌扁钢，水平与垂直接地扁钢之间可靠焊接，凡突出屋面的所有金属构件、金属门窗、金属栏杆、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。二、编制依据1．工程合同2.工程施工图纸3.图纸会审记录4．《电气装置安装工程施工及验收法律规范》：GB50303—2024。5. 《黑龙江省地方标准》：DB23/723-20246. 《根据黑龙江省建筑资料管理标准》；DB23/1019-20247. 《根据省建筑安装工程施工技术操作规程》DB23/T714-20248．《建筑电气安装工程图集》：1-4 册。9．厂家提供技术资料： 10．《建筑物防雷设施安装》：99D501--1。11．《建筑工程施工质量验收统一标准》：GB50300-2001。12．《等电位联结安装》：02D501--2。13．《常用低压配电设备及灯具安装》：D702-1--2。三、施工准备及安排（一）技术准备1．熟...
