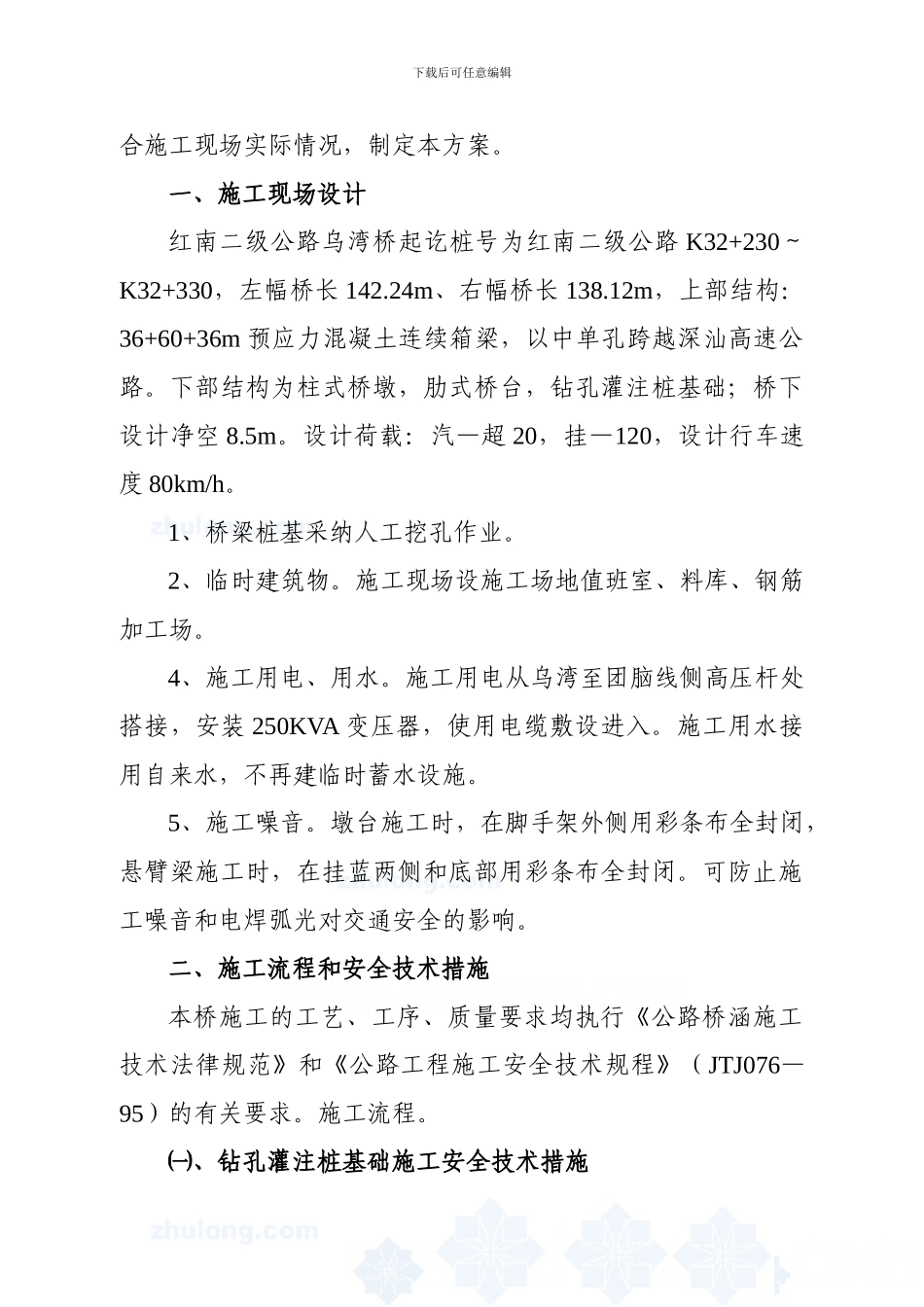

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】红南二级公路乌湾桥梁施工安全技术措施及组织方案红南二级级公路乌湾桥梁，在红南二级公路 K32 + 230 处，为确保施工期间安全，根据《公路工程施工安全技术规程(JTJ076—95)》和《道路交通标志和标线(GB5768—1998)》规程和《道路作业交通安全标志(GA182-1998)》等有关的规定，结下载后可任意编辑合施工现场实际情况，制定本方案。一、施工现场设计红南二级公路乌湾桥起讫桩号为红南二级公路 K32+230～K32+330，左幅桥长 142.24m、右幅桥长 138.12m，上部结构：36+60+36m 预应力混凝土连续箱梁，以中单孔跨越深汕高速公路。下部结构为柱式桥墩，肋式桥台，钻孔灌注桩基础；桥下设计净空 8.5m。设计荷载：汽—超 20，挂—120，设计行车速度 80km/h。1、桥梁桩基采纳人工挖孔作业。2、临时建筑物。施工现场设施工场地值班室、料库、钢筋加工场。4、施工用电、用水。施工用电从乌湾至团脑线侧高压杆处搭接，安装 250KVA 变压器，使用电缆敷设进入。施工用水接用自来水，不再建临时蓄水设施。5、施工噪音。墩台施工时，在脚手架外侧用彩条布全封闭，悬臂梁施工时，在挂蓝两侧和底部用彩条布全封闭。可防止施工噪音和电焊弧光对交通安全的影响。二、施工流程和安全技术措施本桥施工的工艺、工序、质量要求均执行《公路桥涵施工技术法律规范》和《公路工程施工安全技术规程》（JTJ076—95）的有关要求。施工流程。㈠、钻孔灌注桩基础施工安全技术措施下载后可任意编辑本桥采纳钻孔灌注桩基础，1#、2#墩桩为 m×φ1.5m×32 根。1#墩桩位距高速公路硬路肩最小距离 8.2m，最大距离 18.6m；2# 墩 桩 位 距 高 速 公 路 硬 路 肩 最 小 距 离 7.7m ， 最 大 距 离18.7m。0#台、3#台桩为 30m×φ1.5m×24 根。钻孔及灌注计划工期 45 天。1、钻孔机械安装位置，选在 0#台至 1#墩、2#墩至 3#台之间，不会对高速公路交通安全造成影响。钻机就位后，对钻机的配套设备进行全面检查，安设必须平稳牢固；钻架要加设斜撑或缆风绳。2、钻孔使用的泥浆，冲孔施工用水不得流入公路，防止污染道路，影响交通安全。㈡、墩台施工安全技术措施1、本桥墩台施工计划工期为 45 天。墩台施工模具采纳定型组合钢模，16T 汽车吊安装。吊装作业前必须严格检查设备各部位的可靠性和安全性；作业地面坚实平...
