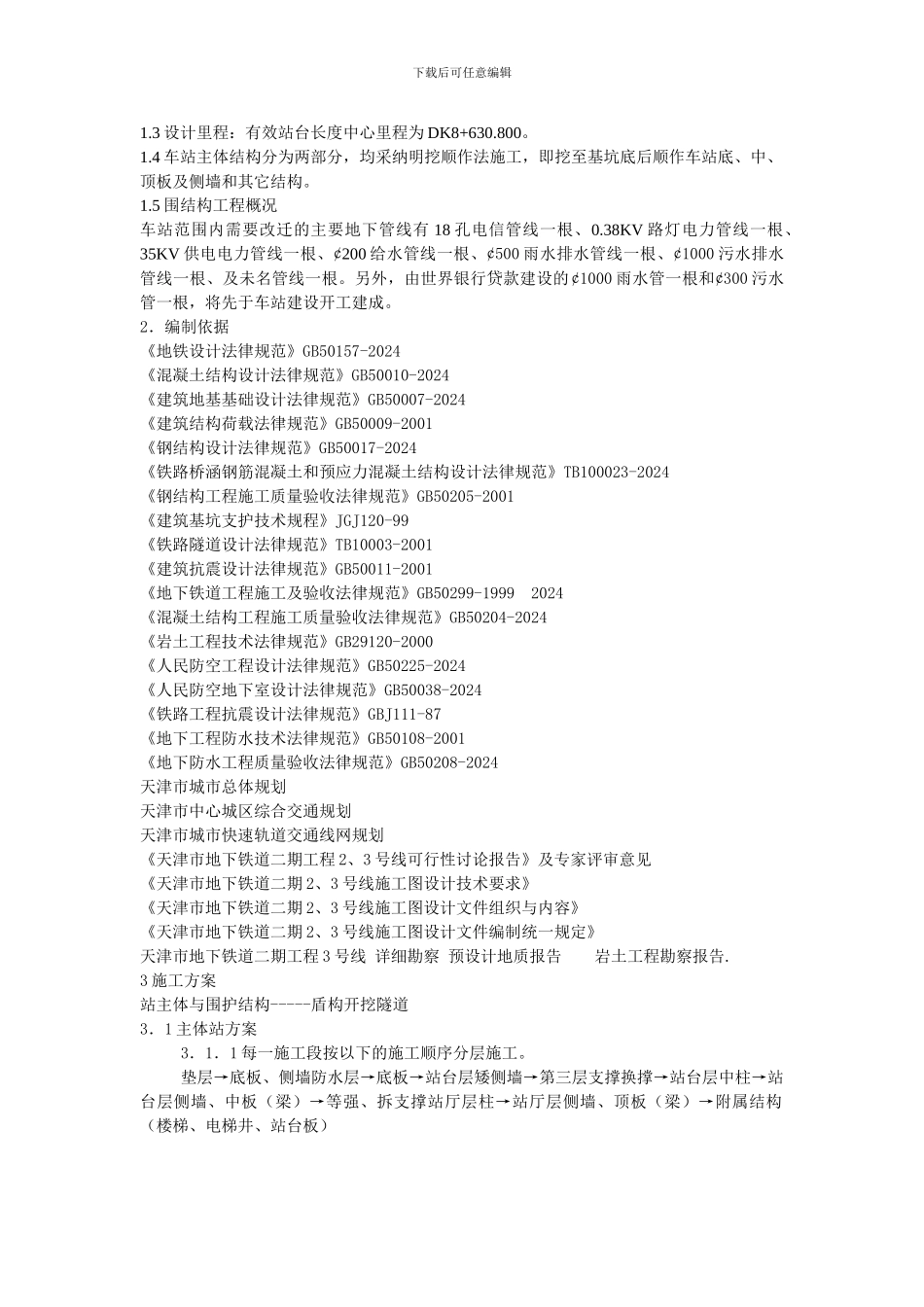

下载后可任意编辑 水上北路站主体与 3 号线隧道区间的围护结构及隧道开挖施工方案1． 工程概况1.1 水上北路站位于水上北路与卫津南路交口西侧，车站北邻丽德集团和三泽国际村，东南侧为水上公园及天塔等市内主要景区，车站东侧为交通繁忙的卫津南路，南侧距基坑约18.6m 处有正在建设的 34 层高楼，南侧其余地块为待开发空地，东北侧有聂士成纪念碑。1.2 水上北路站为地下二层岛式站台车站，车站主体结构的外包长度为 118.5m，宽度为20.5~24.7m，站中心处底板埋深为 16.55m 车站主体采纳现浇钢筋混凝土箱型结构型式。精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑1.3 设计里程：有效站台长度中心里程为 DK8+630.800。1.4 车站主体结构分为两部分，均采纳明挖顺作法施工，即挖至基坑底后顺作车站底、中、顶板及侧墙和其它结构。1.5 围结构工程概况车站范围内需要改迁的主要地下管线有 18 孔电信管线一根、0.38KV 路灯电力管线一根、35KV 供电电力管线一根、¢200 给水管线一根、¢500 雨水排水管线一根、¢1000 污水排水管线一根、及未名管线一根。另外，由世界银行贷款建设的 ¢1000 雨水管一根和¢300 污水管一根，将先于车站建设开工建成。2．编制依据《地铁设计法律规范》GB50157-2024《混凝土结构设计法律规范》GB50010-2024《建筑地基基础设计法律规范》GB50007-2024《建筑结构荷载法律规范》GB50009-2001《钢结构设计法律规范》GB50017-2024《铁路桥涵钢筋混凝土和预应力混凝土结构设计法律规范》TB100023-2024《钢结构工程施工质量验收法律规范》GB50205-2001《建筑基坑支护技术规程》JGJ120-99《铁路隧道设计法律规范》TB10003-2001《建筑抗震设计法律规范》GB50011-2001《地下铁道工程施工及验收法律规范》GB50299-1999 2024《混凝土结构工程施工质量验收法律规范》GB50204-2024《岩土工程技术法律规范》GB29120-2000《人民防空工程设计法律规范》GB50225-2024《人民防空地下室设计法律规范》GB50038-2024《铁路工程抗震设计法律规范》GBJ111-87《地下工程防水技术法律规范》GB50108-2001《地下防水工程质量验收法律规范》GB50208-2024天津市城市总体规划天津市中心城区综合交通规划天津市城市快速轨道交通线网规划《天津市地下铁道二期工程 2、3 号线可行性讨论报告》及专家评审意见《天津市地下铁道二期 2、3 号线施工图设计技术要求》《天津市地下铁...
