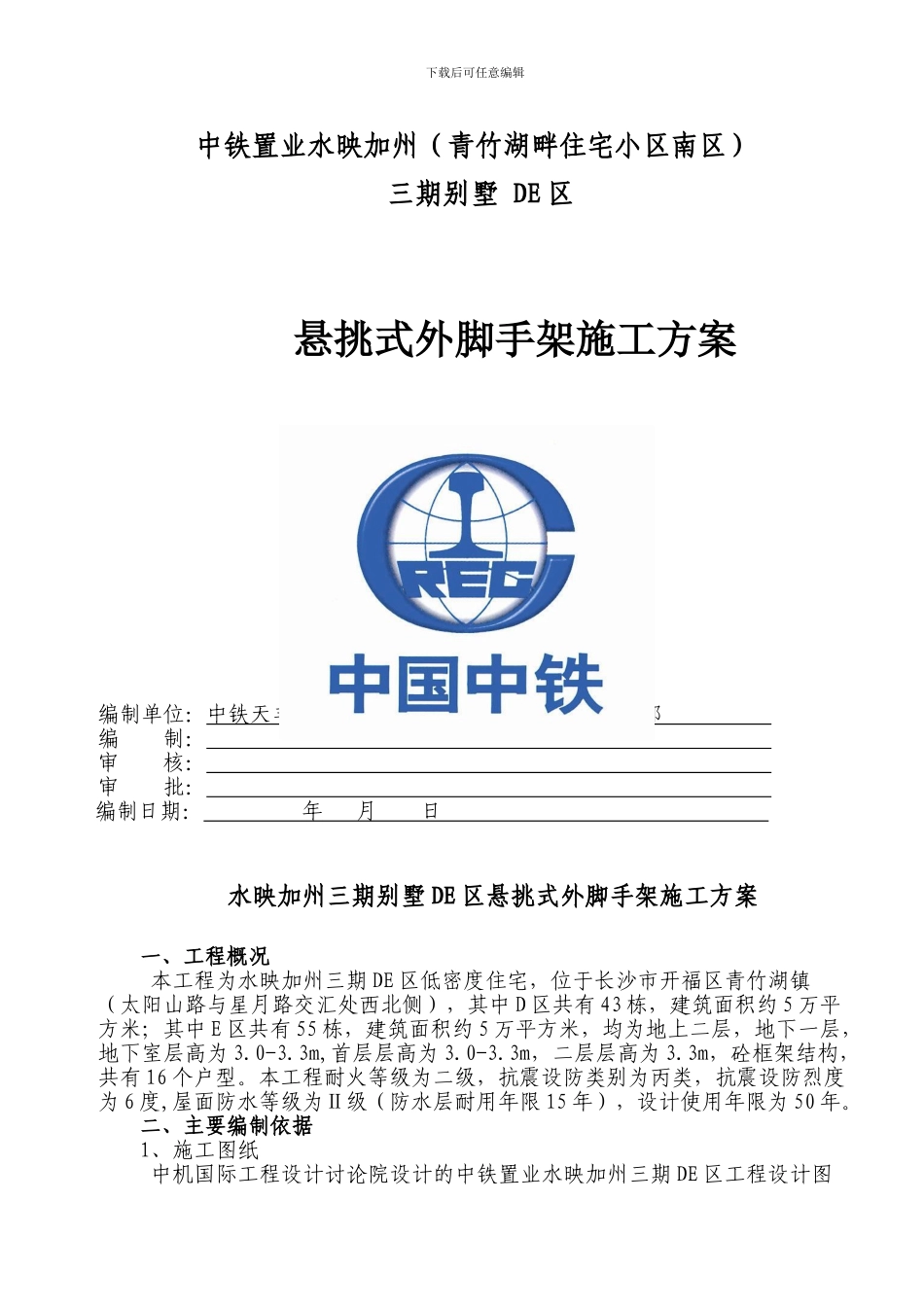

下载后可任意编辑中铁置业水映加州（青竹湖畔住宅小区南区）三期别墅 DE 区悬挑式外脚手架施工方案编制单位：中铁天丰建筑工程有限公司长沙第一项目经理部 编 制： 审 核： 审 批： 编制日期： 年 月 日 水映加州三期别墅 DE 区悬挑式外脚手架施工方案 一、工程概况 本工程为水映加州三期 DE 区低密度住宅，位于长沙市开福区青竹湖镇（太阳山路与星月路交汇处西北侧），其中 D 区共有 43 栋，建筑面积约 5 万平方米；其中 E 区共有 55 栋，建筑面积约 5 万平方米，均为地上二层，地下一层，地下室层高为 3.0-3.3m,首层层高为 3.0-3.3m，二层层高为 3.3m，砼框架结构，共有 16 个户型。本工程耐火等级为二级，抗震设防类别为丙类，抗震设防烈度为 6 度,屋面防水等级为Ⅱ级（防水层耐用年限 15 年），设计使用年限为 50 年。二、主要编制依据1、施工图纸 中机国际工程设计讨论院设计的中铁置业水映加州三期 DE 区工程设计图下载后可任意编辑纸。2、主要法律规范规程《建筑结构荷载法律规范》GB50009-2001 中国建筑工业出版社；《混凝土结构设计法律规范》GB50010-2024 中国建筑工业出版社；《建筑施工计算手册》 中国建筑工业出版社；《建筑施工手册》第四版 中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001 中国建筑工业出版社；三、施工部署本工程施工工期短，施工任务重且室外管网需穿插施工。为保证工程施工安全顺利有序地开展，便于室外工程施工，加快施工进度，项目部对三期 DE 区外脚手架搭设方案拟定如下：1、从首层±0.000 结构板至屋面搭设悬挑式双排外脚手架，在首层±0.000 结构板采纳钢管搭设悬挑双排外脚手架，且在下部采纳三角钢管斜撑进行卸荷处理；首层结构板施工时开始在楼板上预埋悬挑式外架所需的钢筋拉环（圆钢 φ12）如下图所示。首层楼板标高为 0.00 米，屋面檐口标高为约 6 米左右，屋面顶标高约 8 米左右，即悬挑外架的高度可根据 9 米计算。详见后附《悬挑式外脚手架搭设示意图》。2、靠近建筑物的各种临时设施均按法律规范要求搭设双层防护，每栋楼外脚手架靠道路侧搭设人行斜道（按“之”字形搭设）。3、本工程建筑平面均呈矩形布置，二层楼面局部有外挑小屋面及雨篷，结合本工程结构形式实际特点，搭设脚手架时，保证其施工距离，二层以上内立杆一定要在雨篷板强度达到100%以后才能施工，并且实行斜立杆卸载，卸载立杆...
