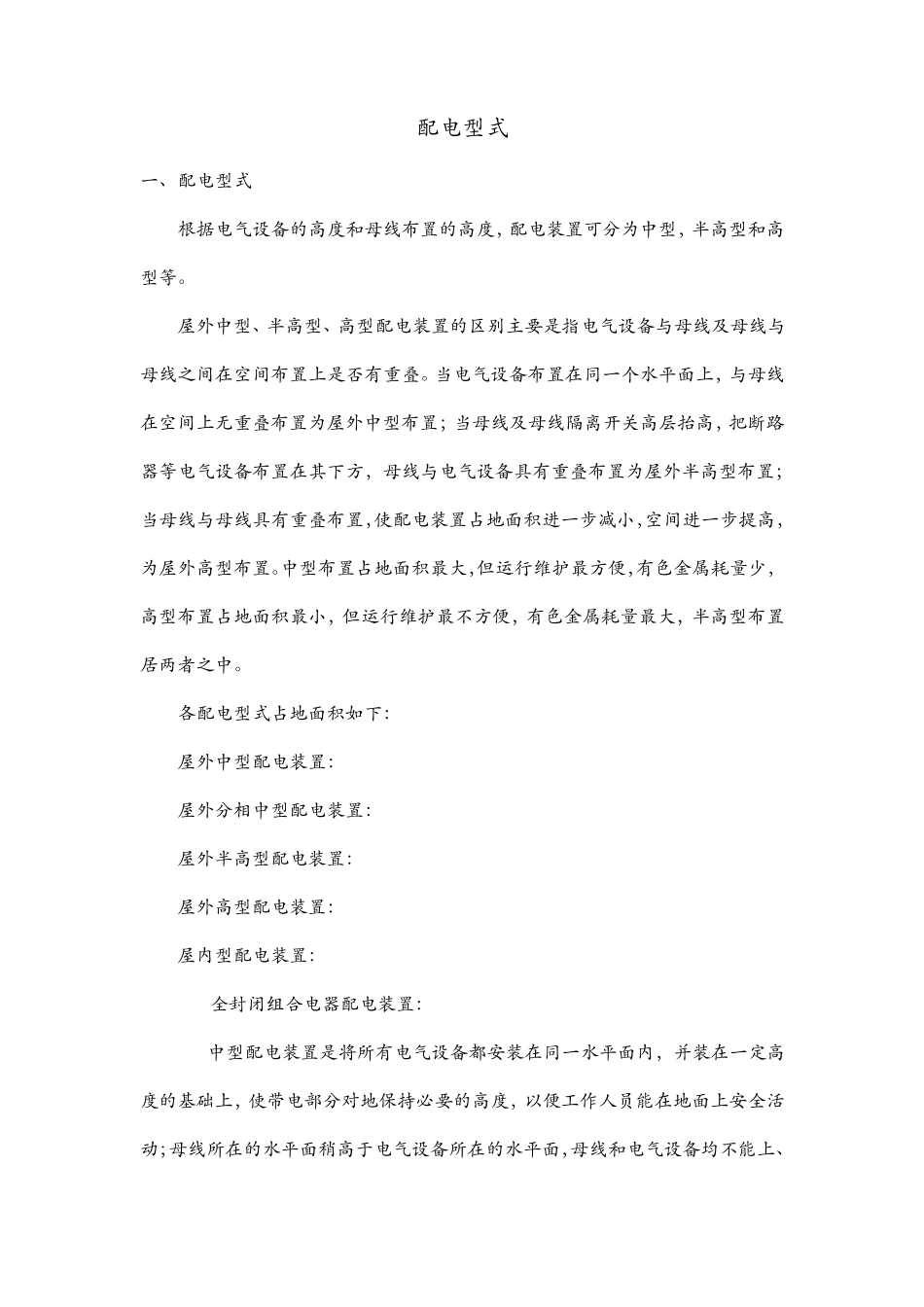

配电型式 一、配电型式 根据电气设备的高度和母线布置的高度，配电装置可分为中型，半高型和高型等。 屋外中型、半高型、高型配电装置的区别主要是指电气设备与母线及母线与母线之间在空间布置上是否有重叠。当电气设备布置在同一个水平面上，与母线在空间上无重叠布置为屋外中型布置；当母线及母线隔离开关高层抬高，把断路器等电气设备布置在其下方，母线与电气设备具有重叠布置为屋外半高型布置；当母线与母线具有重叠布置，使配电装置占地面积进一步减小，空间进一步提高，为屋外高型布置。中型布置占地面积最大，但运行维护最方便，有色金属耗量少，高型布置占地面积最小，但运行维护最不方便，有色金属耗量最大，半高型布置居两者之中。 各配电型式占地面积如下： 屋外中型配电装置：100% 屋外分相中型配电装置：70~80% 屋外半高型配电装置：50~60% 屋外高型配电装置：40~50% 屋内型配电装置：25~30% SF6全封闭组合电器配电装置：5~10% 1.1中型配电装置是将所有电气设备都安装在同一水平面内，并装在一定高度的基础上，使带电部分对地保持必要的高度，以便工作人员能在地面上安全活动；母线所在的水平面稍高于电气设备所在的水平面，母线和电气设备均不能上、下重叠布置。中型配电装置布置比较清晰，不易误操作，运行可靠，施工和维护方便，造价较低。其缺点是占地面积过大。中型配电装置按照隔离开关的布置方式，可分为普通中型配电装置和分相中型配电装置。分相中型配电装置系指隔离开关是分相直接布置在母线的正下方，其余的均与普通中型配电装置相同，但是分相中型采用的支柱绝缘子抗污和抗震的能力较差。 图 1－1 110KV普通中型配电装置布置 1、断路器 2、端子箱 3、隔离开关 4、带接地刀闸的隔离开关 5、电流互感器 6、阻波器7、耦合电容器 8、引下线 9、母线 10、11、绝缘子 图 1－1 采用管形母线的分相中型配电装置出线间隔断面图 1、 1.2高型配电装置是将一组母线及隔离开关与另一组母线及隔离开关上下重叠布置的配电装置，可以节省占地面积，但用钢材较多，造价较高，操作和维护条件较差。高型配电装置按其结构的不同，也可分为三种类型。一是单框架双列式。它是将两组母线及其隔离开关上下重叠布置在一个高型框架内，而旁路母线架(供布置旁路母线用)不提高，成为单框架结构，断路器为双列布置。二是双框架单列式。这种方式除将两组母线及其隔离开关上下重叠布置在一个高型框架内外，再将一个旁路母线...
