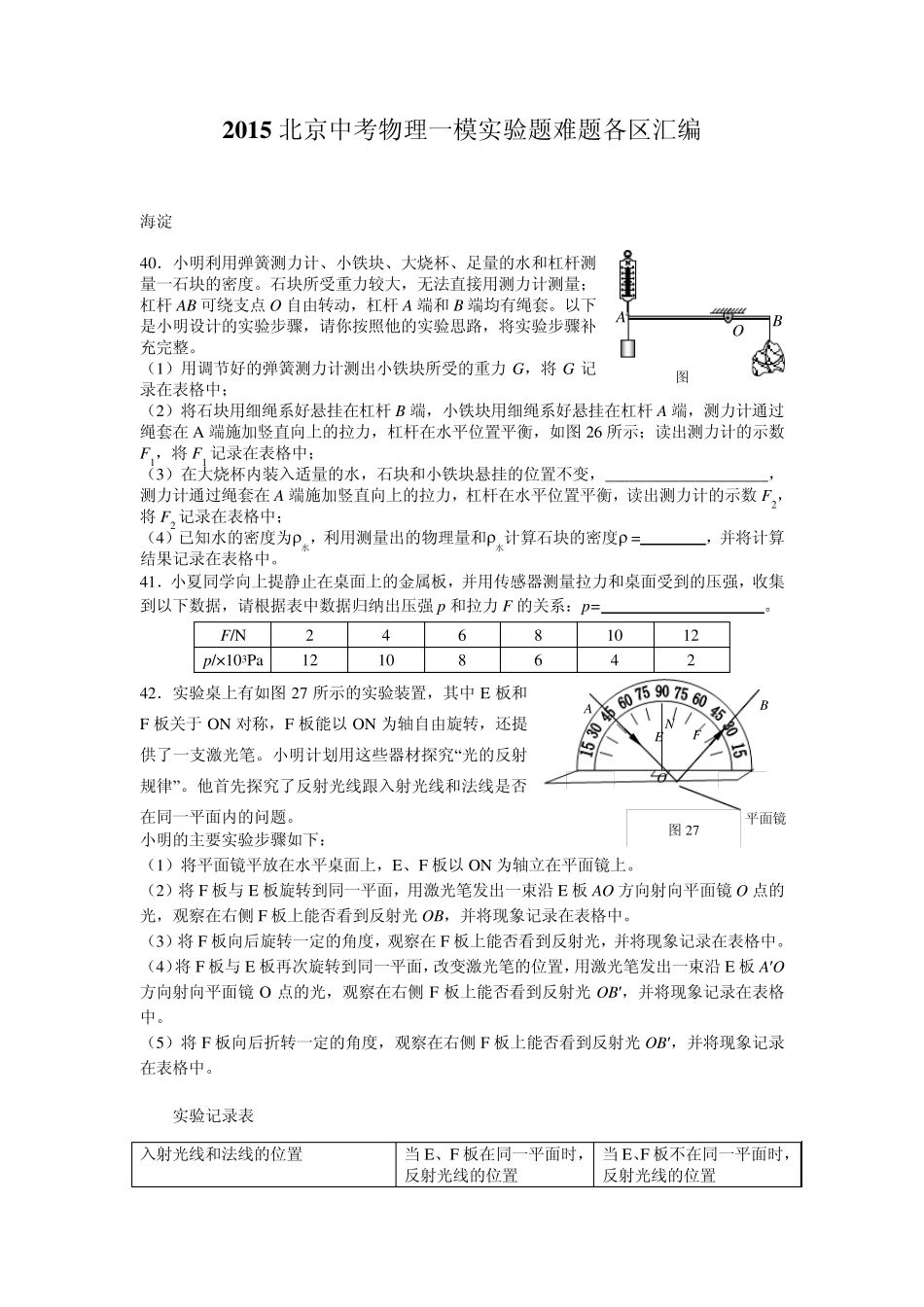

2 0 1 5 北京中考物理一模实验题难题各区汇编 海淀 40．小明利用弹簧测力计、小铁块、大烧杯、足量的水和杠杆测量一石块的密度。石块所受重力较大，无法直接用测力计测量；杠杆 AB 可绕支点 O 自由转动，杠杆 A 端和 B 端均有绳套。以下是小明设计的实验步骤，请你按照他的实验思路，将实验步骤补充完整。 （1）用调节好的弹簧测力计测出小铁块所受的重力G，将 G 记录在表格中； （2）将石块用细绳系好悬挂在杠杆 B 端，小铁块用细绳系好悬挂在杠杆 A 端，测力计通过绳套在 A 端施加竖直向上的拉力，杠杆在水平位置平衡，如图 26 所示；读出测力计的示数F1，将 F1 记录在表格中； （3）在大烧杯内装入适量的水，石块和小铁块悬挂的位置不变，____________________，测力计通过绳套在 A 端施加竖直向上的拉力，杠杆在水平位置平衡，读出测力计的示数 F2，将 F2 记录在表格中； （4）已知水的密度为水，利用测量出的物理量和水计算石块的密度 = ，并将计算结果记录在表格中。 41．小夏同学向上提静止在桌面上的金属板，并用传感器测量拉力和桌面受到的压强，收集到以下数据，请根据表中数据归纳出压强 p和拉力F 的关系：p= 。 42．实验桌上有如图 27 所示的实验装置，其中E 板和F 板关于 ON 对称，F 板能以 ON 为轴自由旋转，还提供了一支激光笔。小明计划用这些器材探究“光的反射规律”。他首先探究了反射光线跟入射光线和法线是否在同一平面内的问题。 小明的主要实验步骤如下： （1）将平面镜平放在水平桌面上，E、F 板以 ON 为轴立在平面镜上。 （2）将 F 板与 E 板旋转到同一平面，用激光笔发出一束沿 E 板 AO 方向射向平面镜 O 点的光，观察在右侧 F 板上能否看到反射光 OB，并将现象记录在表格中。 （3）将 F 板向后旋转一定的角度，观察在 F 板上能否看到反射光，并将现象记录在表格中。 （4）将 F 板与 E 板再次旋转到同一平面，改变激光笔的位置，用激光笔发出一束沿 E 板 A′O方向射向平面镜 O 点的光，观察在右侧 F 板上能否看到反射光 OB′，并将现象记录在表格中。 （5）将 F 板向后折转一定的角度，观察在右侧 F 板上能否看到反射光 OB′，并将现象记录在表格中。 实验记录表 F/N 2 4 6 8 10 12 p/×103Pa 12 10 8 6 4 2 入射光线和法线的位置 当 E、F 板在同一平面时，反射光线的位置 当 E、F 板不在...
