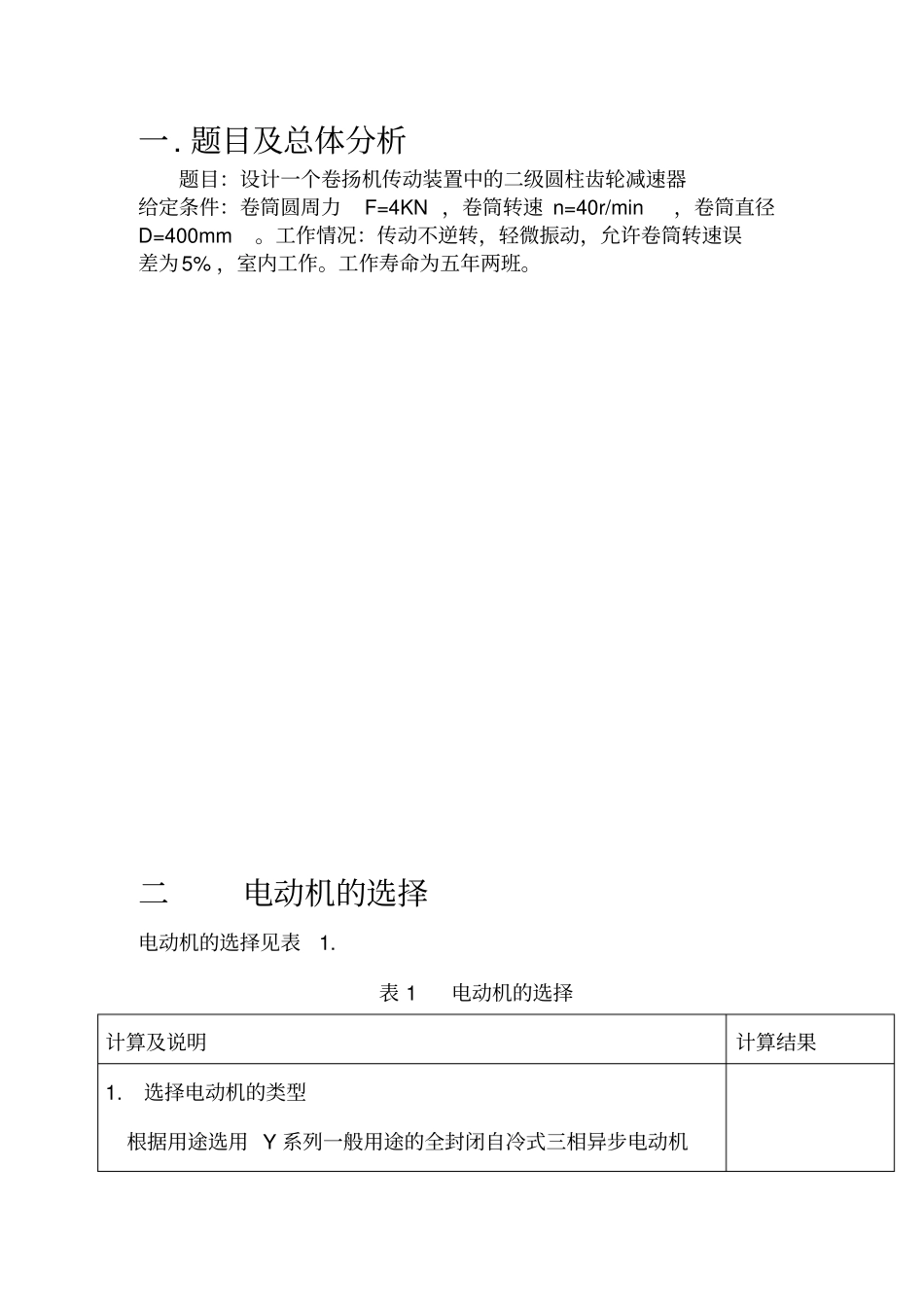

一. 题目及总体分析题目：设计一个卷扬机传动装置中的二级圆柱齿轮减速器给定条件：卷筒圆周力F=4KN ，卷筒转速 n=40r/min，卷筒直径D=400mm。工作情况：传动不逆转，轻微振动，允许卷筒转速误差为5% ，室内工作。工作寿命为五年两班。二电动机的选择电动机的选择见表1. 表 1 电动机的选择计算及说明计算结果1.选择电动机的类型根据用途选用 Y 系列一般用途的全封闭自冷式三相异步电动机2. 选择电动机功率卷筒所需圆周力为KNdTF424KN 卷筒所需功率为kWmmrNdnFFvPw35.31000200min/4024000100021000由减速器设计实例精解表2-1 取，V 带传动效率带=0.96 ，一对 轴承效率轴承 =0.99 ，斜齿 圆柱齿 轮传动效率齿轮=0.97 ，联轴器效率联=0.99 ，则电动机到工作机间的总效率为3223220.990.970.99 0.96=0.859总联卷筒轴承齿轮电动机所需工作功率为03.35 kw=3.90kw0.859wPP总根据表 8-2 ，选取电动机的额定功率4PedkWF=4KN wP3.35kW 总0.859 0P3.90kW 4PedkW3. 确定电动机的转速卷筒的工作转速为dvn w601000=40r/min 查表 2-2 ，两级减速器传动比8 ~ 40i齿。电动机的转速范围为0320~1500r/minwnn i总由 表8-2可 知 ， 符 合 这 一 要 求 的 电 动 机 同 步 转 速 有750r/min、 1000r/min、 1500r/min、 3000r/min考虑3000r/min的电动机转速太高， 而 750/min的电动机体积大且贵，故选用转速为1000r/min的电动机进行试算，其满载转速为 960r/min，其型号为 Y132M1-6 wn40r/min 960 / minmnr三传动比的计算及分配各级传动比的计算及分配见表2 表 2 传动比的计算及分配计算及说明计算结果1. 总传动比9602440mwnin总i 总24 2. 分配传动比减速器传动比为总ii24 高速级传动比为1(1.3~1.4)5.59 ~ 5.80ii取 1i5.7 低速级传动比21244.215.7iiii24 1i5.7 2i4.21 四传动装置的运动、动力参数计算传动装置的运动、动力参数计算见表3 表 3 传动装置的运动、动力参数计算计算及说明计算结果1. 各轴转速0960 / minwnnr10960/ minnnr121960/ min168.42 / min5.7nnrri232208.70/ min40.00 / min4.21nnrri3nnw40r/min 0n960r/min 1n960r/min 2n168.4r/min 3n40.00r/min wn40r/min 2. 各轴功率联01~001PPP3.90*0.99=3.86kw 齿轴承12~112PPP3.86*0.99*0.97=3.71kw 齿轴承23~223PPP3.71*0.99*0.97=3.56kw 联轴承3~33PPPww3.56*0.99*0.99=3.48kw 1P3.86kw 2P3.71kw 3...
