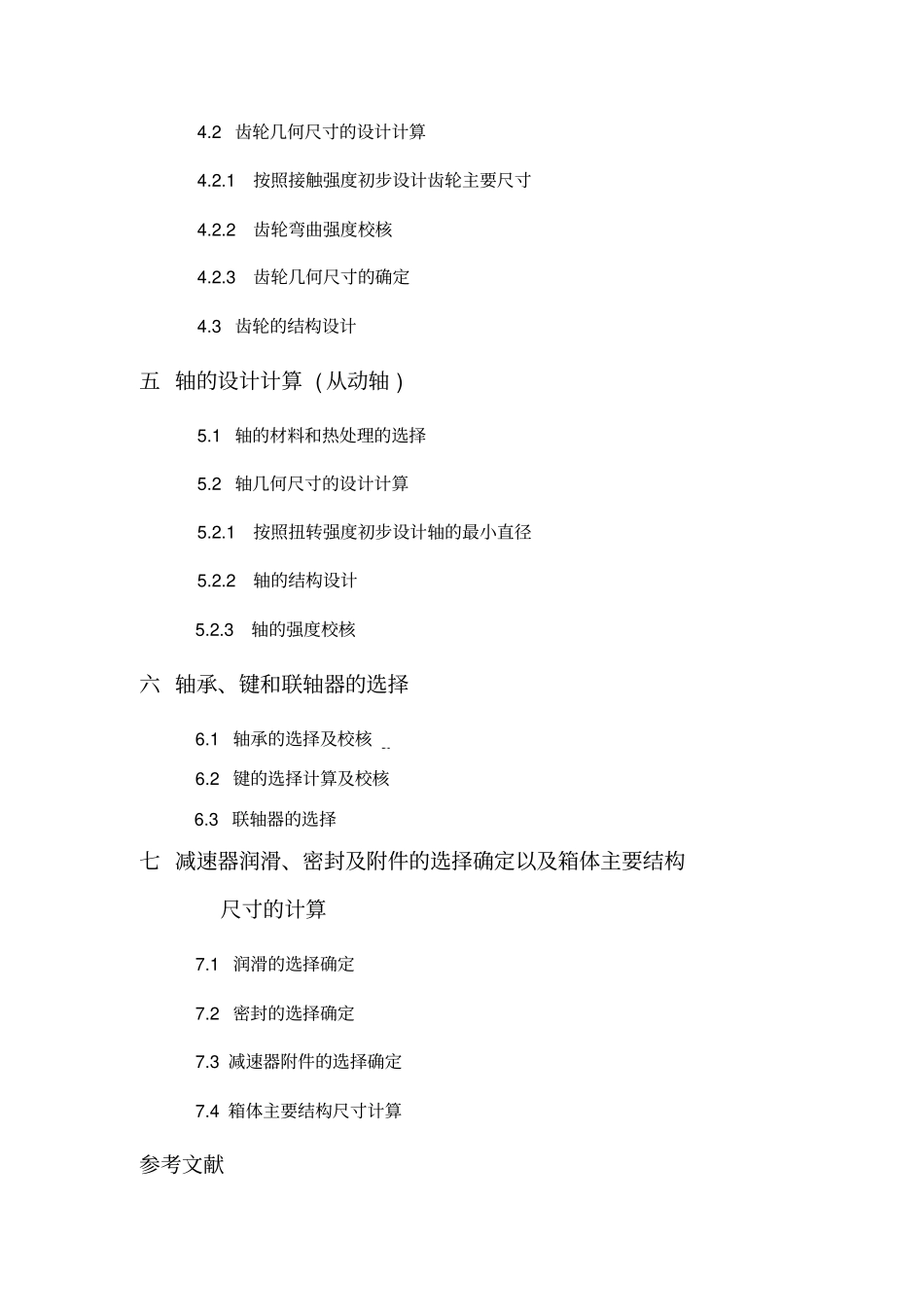

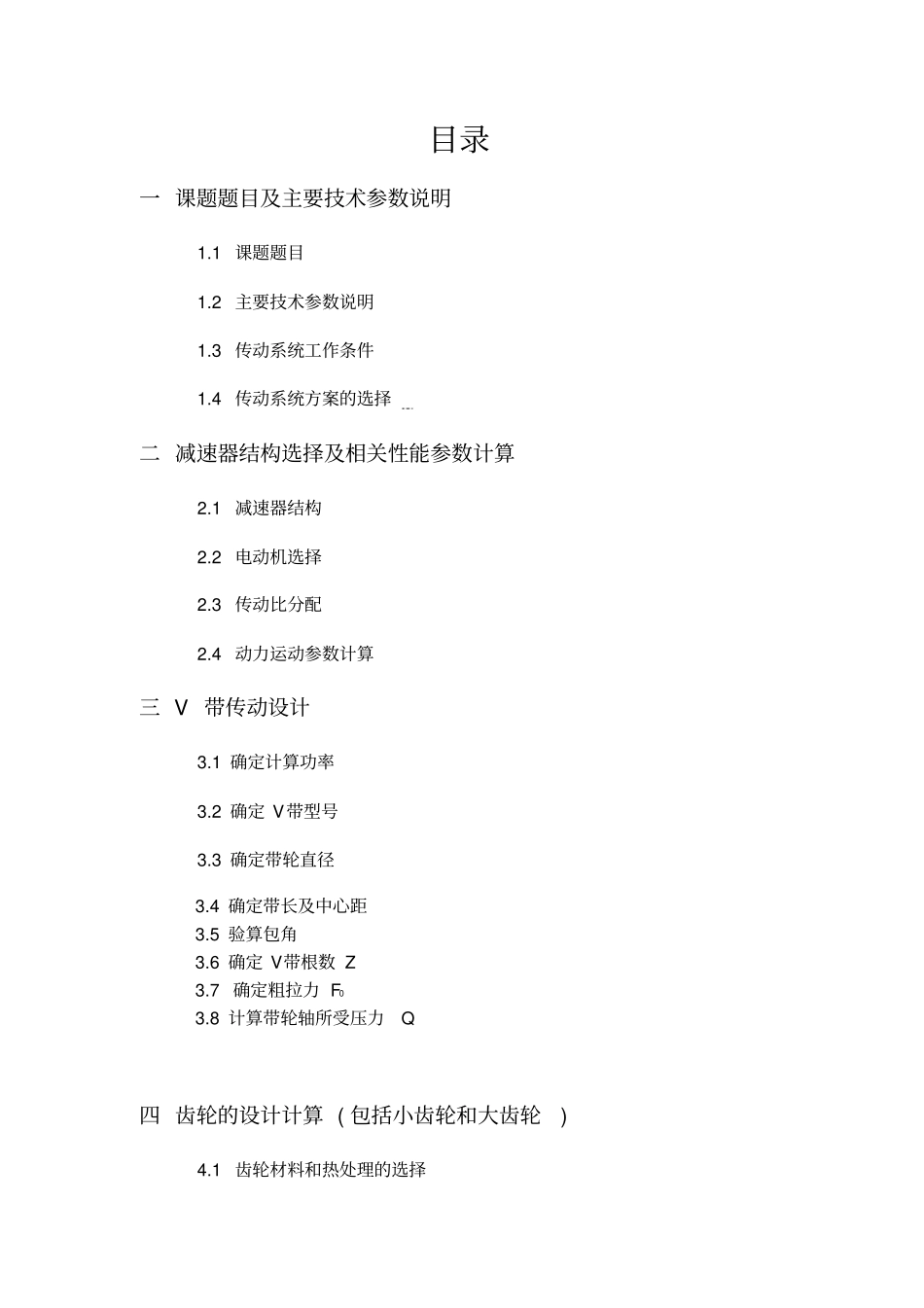

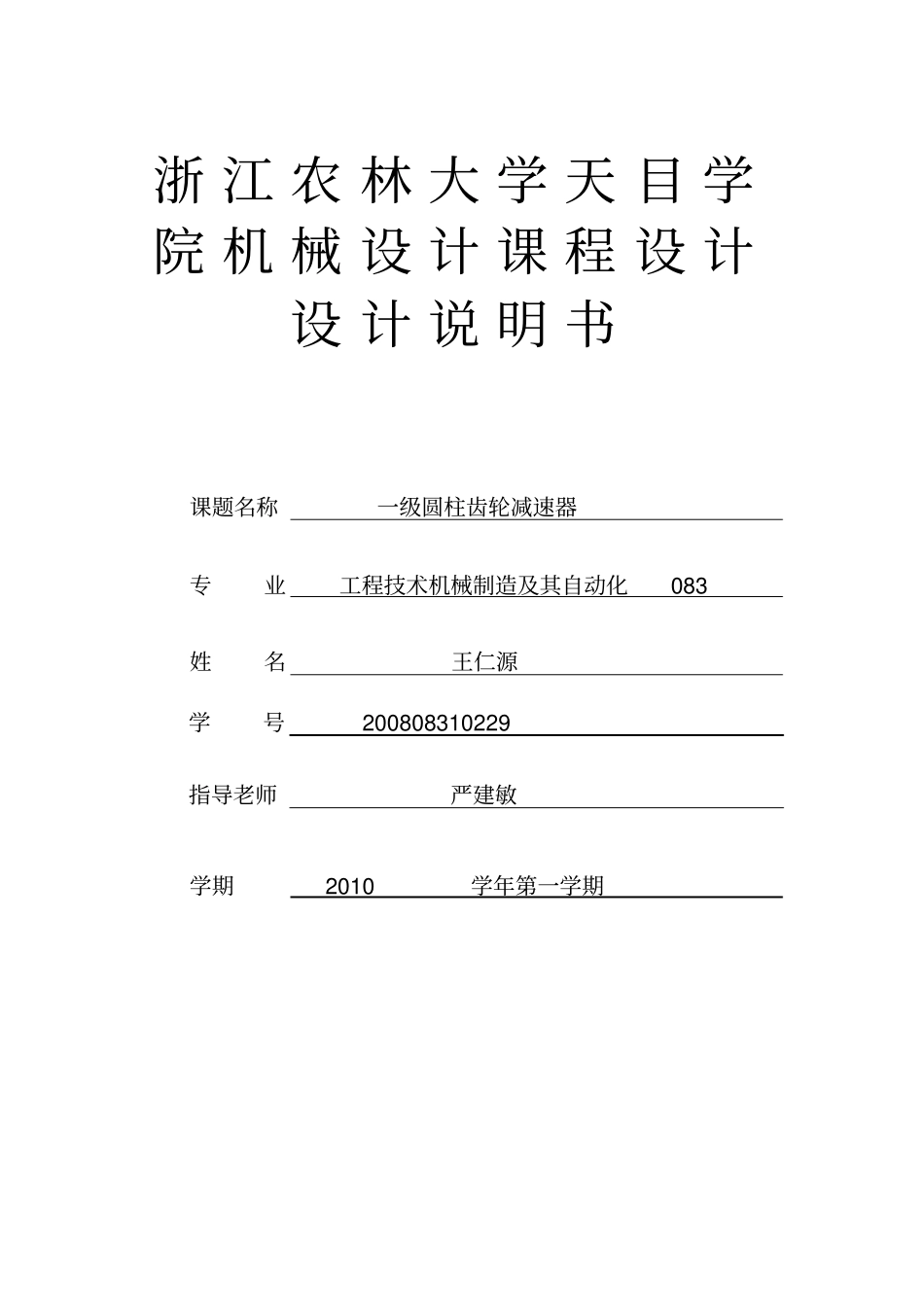

浙 江 农 林 大 学 天 目 学院 机 械 设 计 课 程 设 计设 计 说 明 书课题名称一级圆柱齿轮减速器专业工程技术机械制造及其自动化083 姓名王仁源学号 200808310229 指导老师严建敏学期 2010学年第一学期目录一 课题题目及主要技术参数说明1.1 课题题目1.2 主要技术参数说明1.3 传动系统工作条件1.4 传动系统方案的选择二 减速器结构选择及相关性能参数计算2.1 减速器结构2.2 电动机选择2.3 传动比分配2.4 动力运动参数计算三 V 带传动设计3.1 确定计算功率3.2 确定 V带型号3.3 确定带轮直径3.4 确定带长及中心距3.5 验算包角3.6 确定 V带根数 Z 3.7 确定粗拉力 F03.8 计算带轮轴所受压力Q 四 齿轮的设计计算 ( 包括小齿轮和大齿轮) 4.1 齿轮材料和热处理的选择4.2 齿轮几何尺寸的设计计算4.2.1 按照接触强度初步设计齿轮主要尺寸4.2.2 齿轮弯曲强度校核4.2.3 齿轮几何尺寸的确定4.3 齿轮的结构设计五 轴的设计计算 ( 从动轴 ) 5.1 轴的材料和热处理的选择5.2 轴几何尺寸的设计计算5.2.1 按照扭转强度初步设计轴的最小直径5.2.2 轴的结构设计5.2.3 轴的强度校核六 轴承、键和联轴器的选择6.1 轴承的选择及校核6.2 键的选择计算及校核6.3 联轴器的选择七 减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算7.1 润滑的选择确定7.2 密封的选择确定7.3 减速器附件的选择确定7.4 箱体主要结构尺寸计算参考文献第一章 课题题目及主要技术参数说明1.1 课题题目带式输送机传动系统中的减速器。要求传动系统中含有单级圆柱齿轮减速器及 V带传动。1.2 主要技术参数说明输送带的最大有效拉力 F=2KN，输送带的工作速度 V=0.9 m/s，输送机滚筒直径 D=300 mm。1.3 传动系统工作条件带式输动机工作时有轻微震动，经常满载。空载起订，单向运转，单班制工作（每班工作 8小时），要求减速器设计寿命为 5年(每年按 300天计算 )三相交流电源的电压为 380/220V。1.4 传动系统方案的选择图 1 带式输送机传动系统简图第二章减速器结构选择及相关性能参数计算2.1 减速器结构本减速器设计为水平剖分，封闭卧式结构。2.2 电动机选择（一）工作机的功率Pw wP =FV/1000=2000×0.9/1000=1.8kw （二）总效率总总 =带齿轮联轴器滚筒3轴承=0.96 ×0.98 ×0.99 ×0.96 ×0.99 ×0.99 ×0.99=0.868 （三）所需电动机功率dP)(2.0731.8/0.8686/KWPPwd总查《...
