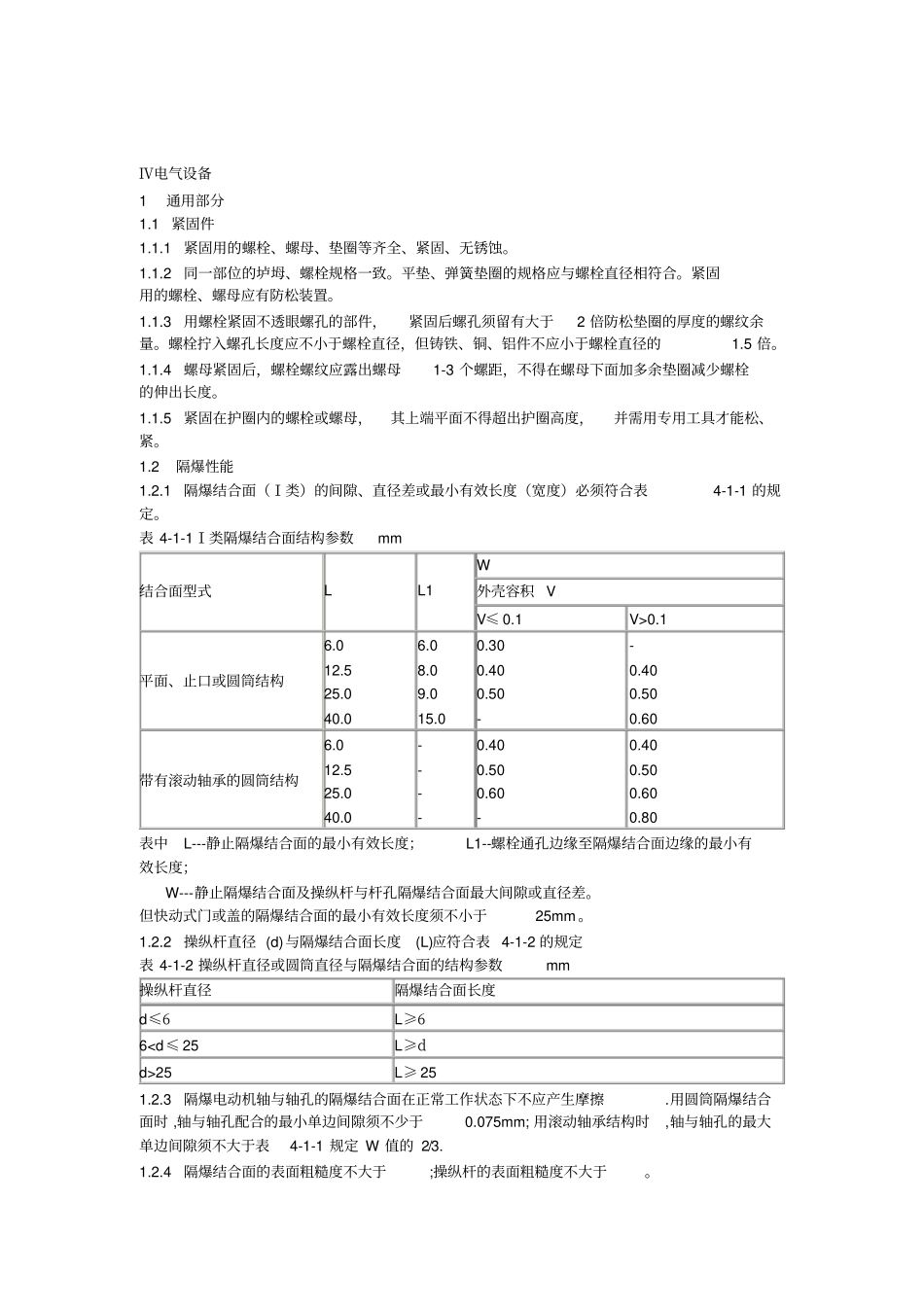

Ⅳ电气设备1 通用部分1.1 紧固件1.1.1 紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。1.1.2 同一部位的垆坶、螺栓规格一致。平垫、弹簧垫圈的规格应与螺栓直径相符合。紧固用的螺栓、螺母应有防松装置。1.1.3 用螺栓紧固不透眼螺孔的部件，紧固后螺孔须留有大于2 倍防松垫圈的厚度的螺纹余量。螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径的1.5 倍。1.1.4 螺母紧固后，螺栓螺纹应露出螺母1-3 个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。1.1.5 紧固在护圈内的螺栓或螺母，其上端平面不得超出护圈高度，并需用专用工具才能松、紧。1.2 隔爆性能1.2.1 隔爆结合面（Ⅰ类）的间隙、直径差或最小有效长度（宽度）必须符合表4-1-1 的规定。表 4-1-1Ⅰ类隔爆结合面结构参数mm 结合面型式L L1 W 外壳容积 V V≤ 0.1V>0.1 平面、止口或圆筒结构6.0 12.5 25.0 40.0 6.0 8.0 9.0 15.0 0.30 0.40 0.50 - - 0.40 0.50 0.60 带有滚动轴承的圆筒结构6.0 12.5 25.0 40.0 - - - - 0.40 0.50 0.60 - 0.40 0.50 0.60 0.80 表中L---静止隔爆结合面的最小有效长度；L1--螺栓通孔边缘至隔爆结合面边缘的最小有效长度；W---静止隔爆结合面及操纵杆与杆孔隔爆结合面最大间隙或直径差。但快动式门或盖的隔爆结合面的最小有效长度须不小于25mm 。1.2.2 操纵杆直径 (d)与隔爆结合面长度(L)应符合表 4-1-2 的规定表 4-1-2 操纵杆直径或圆筒直径与隔爆结合面的结构参数mm 操纵杆直径隔爆结合面长度d≤6L≥6625 L≥ 251.2.3 隔爆电动机轴与轴孔的隔爆结合面在正常工作状态下不应产生摩擦.用圆筒隔爆结合面时 ,轴与轴孔配合的最小单边间隙须不少于0.075mm; 用滚动轴承结构时,轴与轴孔的最大单边间隙须不大于表4-1-1 规定 W 值的 2/3. 1.2.4 隔爆结合面的表面粗糙度不大于;操纵杆的表面粗糙度不大于。1.2.5 螺纹隔爆结构：螺纹精度不低于3 级；螺距不小于0.7mm；螺纹的最少啮合扣数、最小拧入深度应符合表4-1-3 的规定。表 4-1-3 螺纹的最少啮合扣数、最小拧入深度mm 外壳净容积V（l）最小拧入深度最少啮合扣数V≤ 0.15.0 0.12.0 12.5 1.2.6 隔爆结合面的法兰减薄厚度应不大于原设计规定的维修余量。1.2.7 隔爆结合面的缺陷或机械伤痕，将其伤痕两侧高于无伤表面的凸起部分磨平后，不的超过下列规定：A、隔爆面上对...
