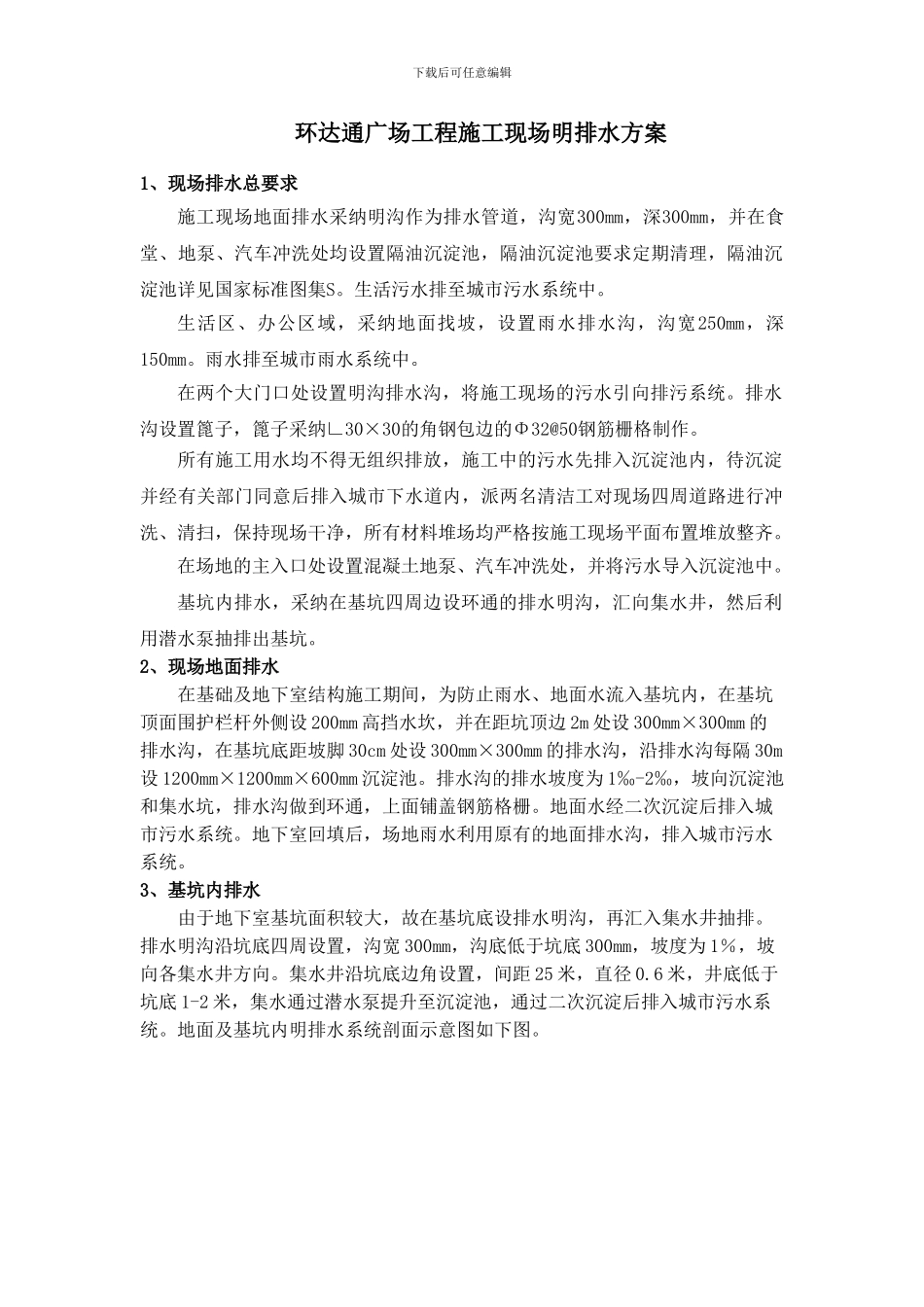

下载后可任意编辑环达通广场工程施工现场明排水方案1、现场排水总要求施工现场地面排水采纳明沟作为排水管道，沟宽300mm，深300mm，并在食堂、地泵、汽车冲洗处均设置隔油沉淀池，隔油沉淀池要求定期清理，隔油沉淀池详见国家标准图集S。生活污水排至城市污水系统中。生活区、办公区域，采纳地面找坡，设置雨水排水沟，沟宽250mm，深150mm。雨水排至城市雨水系统中。在两个大门口处设置明沟排水沟，将施工现场的污水引向排污系统。排水沟设置篦子，篦子采纳∟30×30的角钢包边的Φ32@50钢筋栅格制作。所有施工用水均不得无组织排放，施工中的污水先排入沉淀池内，待沉淀并经有关部门同意后排入城市下水道内，派两名清洁工对现场四周道路进行冲洗、清扫，保持现场干净，所有材料堆场均严格按施工现场平面布置堆放整齐。在场地的主入口处设置混凝土地泵、汽车冲洗处，并将污水导入沉淀池中。基坑内排水，采纳在基坑四周边设环通的排水明沟，汇向集水井，然后利用潜水泵抽排出基坑。2、现场地面排水在基础及地下室结构施工期间，为防止雨水、地面水流入基坑内，在基坑顶面围护栏杆外侧设 200mm 高挡水坎，并在距坑顶边 2m 处设 300mm×300mm 的排水沟，在基坑底距坡脚 30cm 处设 300mm×300mm 的排水沟，沿排水沟每隔 30m设 1200mm×1200mm×600mm 沉淀池。排水沟的排水坡度为 1‰-2‰，坡向沉淀池和集水坑，排水沟做到环通，上面铺盖钢筋格栅。地面水经二次沉淀后排入城市污水系统。地下室回填后，场地雨水利用原有的地面排水沟，排入城市污水系统。3、基坑内排水由于地下室基坑面积较大，故在基坑底设排水明沟，再汇入集水井抽排。排水明沟沿坑底四周设置，沟宽 300mm，沟底低于坑底 300mm，坡度为 1％，坡向各集水井方向。集水井沿坑底边角设置，间距 25 米，直径 0.6 米，井底低于坑底 1-2 米，集水通过潜水泵提升至沉淀池，通过二次沉淀后排入城市污水系统。地面及基坑内明排水系统剖面示意图如下图。下载后可任意编辑4、办公区、生活区、加工区排水办公区、生活区的雨水，利用地面坡度，汇入雨水排水沟，然后排至场外就近的城市雨水系统。生活区污水经二次沉淀后排入城市污水系统。加工区主要为雨水及施工用水，施工排水及雨水采纳同一排水系统，采纳场地找坡，汇入宽 250mm、深 150mm 的明沟，再经二次沉淀后排入城市污水系统。5、出入口处排水 出入口处排水主要为冲洗出场车辆污水，现场已有的出入口处，可利用基...
