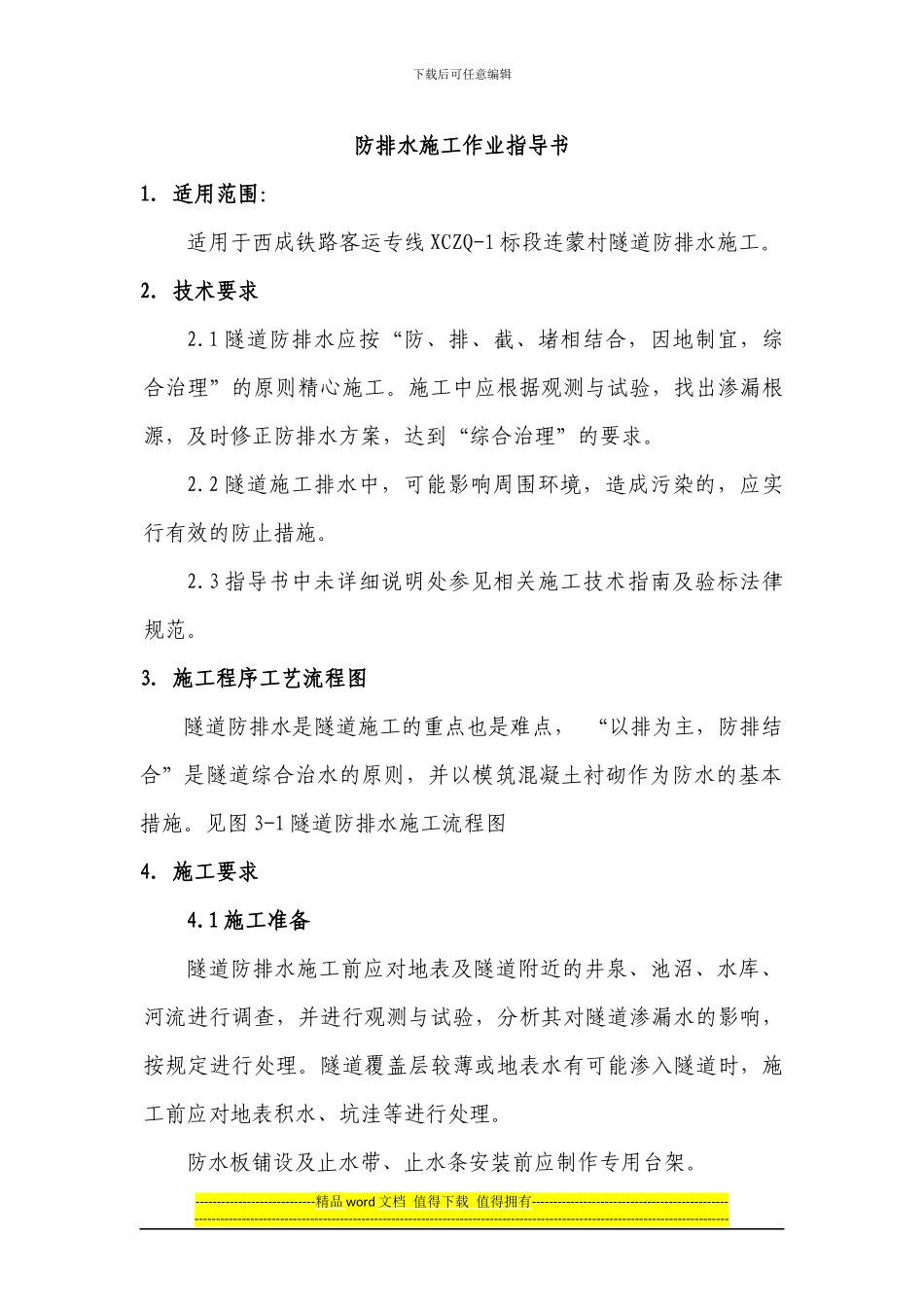

下载后可任意编辑防排水施工作业指导书1. 适用范围：适用于西成铁路客运专线 XCZQ-1 标段连蒙村隧道防排水施工。2．技术要求2.1 隧道防排水应按“防、排、截、堵相结合，因地制宜，综合治理”的原则精心施工。施工中应根据观测与试验，找出渗漏根源，及时修正防排水方案，达到“综合治理”的要求。2.2 隧道施工排水中，可能影响周围环境，造成污染的，应实行有效的防止措施。2.3 指导书中未详细说明处参见相关施工技术指南及验标法律规范。3. 施工程序工艺流程图隧道防排水是隧道施工的重点也是难点， “以排为主，防排结合”是隧道综合治水的原则，并以模筑混凝土衬砌作为防水的基本措施。见图 3-1 隧道防排水施工流程图4. 施工要求4.1 施工准备隧道防排水施工前应对地表及隧道附近的井泉、池沼、水库、河流进行调查，并进行观测与试验，分析其对隧道渗漏水的影响，按规定进行处理。隧道覆盖层较薄或地表水有可能渗入隧道时，施工前应对地表积水、坑洼等进行处理。防水板铺设及止水带、止水条安装前应制作专用台架。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------开始洞口防排水处理围岩或初期支护表面处理表面检查合格否是工作台车就位安装环向及纵向盲管盲管安装检查合格铺设防水板否是安装施工缝止水带设置注浆管防水板止水带铺设合格否是台车就位、灌注拱墙砼（防水砼）拱部回填注浆防排水验收检验合格不合格处置结束否是下载后可任意编辑防水板焊工和止水带、止水条安装工必须进行培训合格后，方可上岗操作。 图 3-1 隧道防排水施工流程图4.2 施工工艺4.2.1 施工排水----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑4.2.1.1 洞外排水一是做好洞口的防洪及排水设施，防止雨季到来时山洪或地面水倒流入洞。二是做好洞顶排水，及时施作截水沟截流导排。4.2.1.2 洞内排水洞内排水方式主要有顺坡与反坡排水两种：(1).顺坡排水。即进洞上坡，在坑道一侧挖出纵向排水沟，自然排水就可，当水量较大，坡度...
