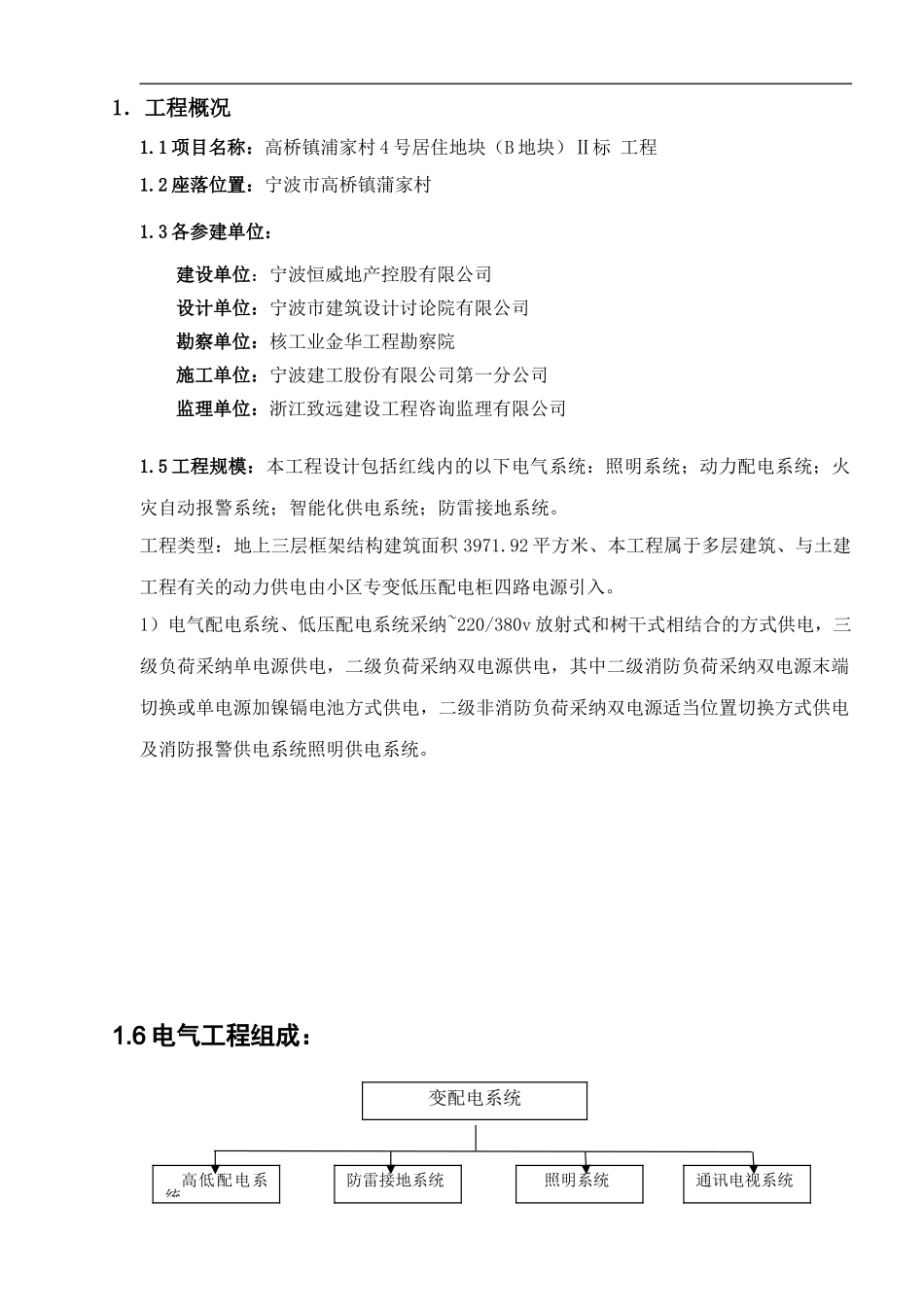

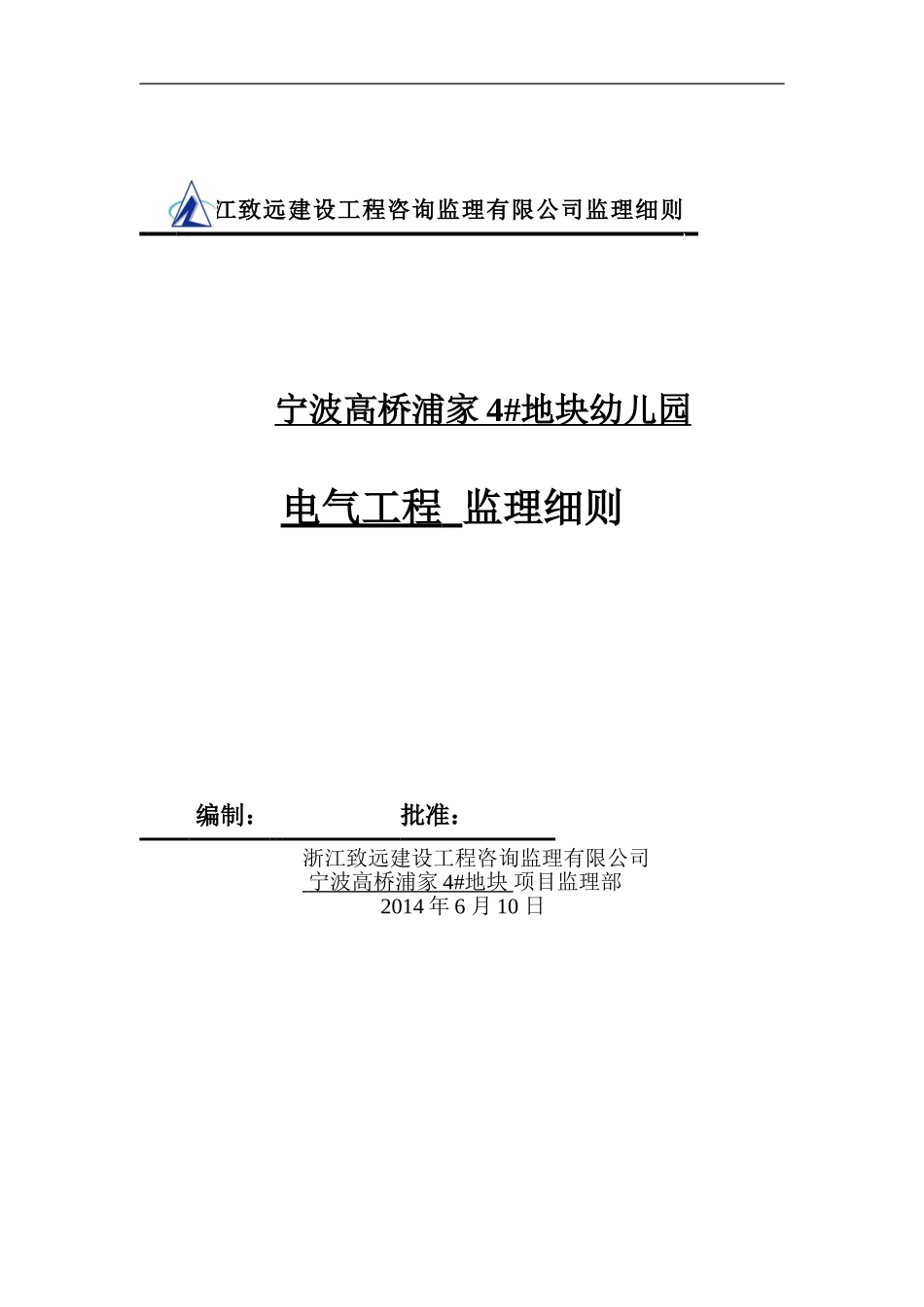

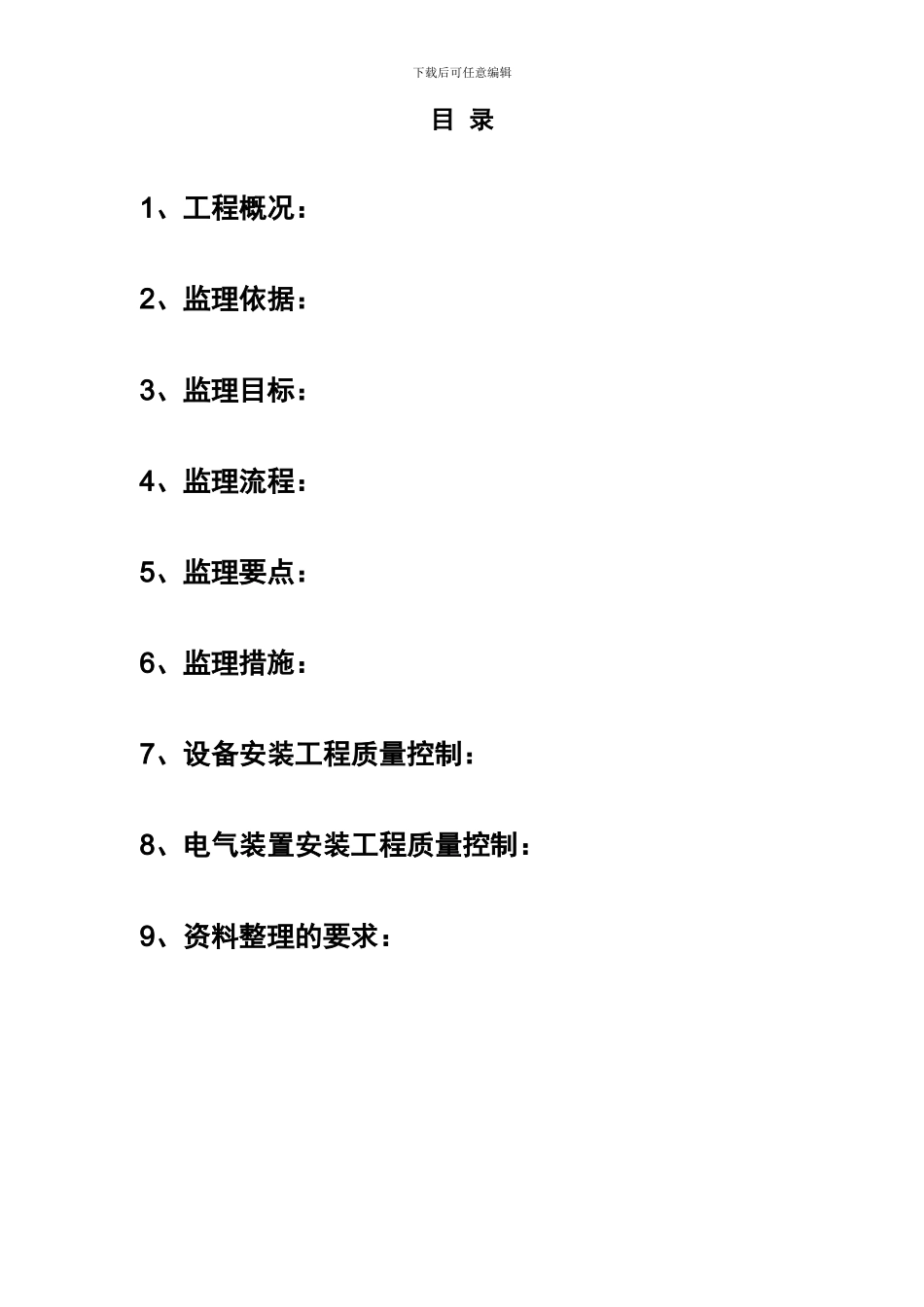

浙江致远建设工程咨询监理有限公司监理细则 宁波高桥浦家 4# 地块幼儿园 电气工程 监理细则 编制： 批准： 浙江致远建设工程咨询监理有限公司 宁波高桥浦家 4# 地块 项目监理部2014 年 6 月 10 日 下载后可任意编辑目 录1、工程概况：2、监理依据：3、监理目标：4、监理流程：5、监理要点：6、监理措施：7、设备安装工程质量控制：8、电气装置安装工程质量控制：9、资料整理的要求：1．工程概况1.1 项目名称：高桥镇浦家村 4 号居住地块（B 地块）Ⅱ标 工程1.2 座落位置：宁波市高桥镇蒲家村1.3 各参建单位：建设单位：宁波恒威地产控股有限公司设计单位：宁波市建筑设计讨论院有限公司勘察单位：核工业金华工程勘察院施工单位：宁波建工股份有限公司第一分公司监理单位：浙江致远建设工程咨询监理有限公司1.5 工程规模：本工程设计包括红线内的以下电气系统：照明系统；动力配电系统；火灾自动报警系统；智能化供电系统；防雷接地系统。工程类型：地上三层框架结构建筑面积 3971.92 平方米、本工程属于多层建筑、与土建工程有关的动力供电由小区专变低压配电柜四路电源引入。1）电气配电系统、低压配电系统采纳~220/380v 放射式和树干式相结合的方式供电，三级负荷采纳单电源供电，二级负荷采纳双电源供电，其中二级消防负荷采纳双电源末端切换或单电源加镍镉电池方式供电，二级非消防负荷采纳双电源适当位置切换方式供电及消防报警供电系统照明供电系统。1.6 电气工程组成：变配电系统高低配电系统防雷接地系统照明系统通讯电视系统下载后可任意编辑1.7 工程特点：1．7．1 供电方式：采纳三相五线制从小区专变低压配电柜四路电源引入埋地 YJV22-4x95+1x50SC100FC、YJV22_4x185+1x95SC150FC、YJV22_4x35+1x16SC50FC、NHYJV22—5X10SC40FC。1．7．2 敷设方式：干线采纳铜芯电缆穿钢管埋地，支线穿 KBG 管，沿墙、地面、电缆桥架顶板采纳暗敷方式。1．7．3 防 雷：按二类防雷防护，避雷网用 Φ12 镀锌钢筋焊接，引下线用柱内对角的钢筋焊接引下，整个接地系统利用基础钢筋和对角柱筋焊接成一体作自然接地、接地电阻小于 1 欧姆。1．7．4 通讯、电视系统：主管穿钢管暗敷，支管穿钢管暗敷。1．7．5 PE、PEN 干线金属管道、接地板均做等电位连接。2.监理依据2.1 监理合同：2.2 设计文件：施工图，设计变更，施工图会审纪要。2.3 验收标准：建设工程监理法律规范·GB50319-2024建筑电气安装工程施工...
