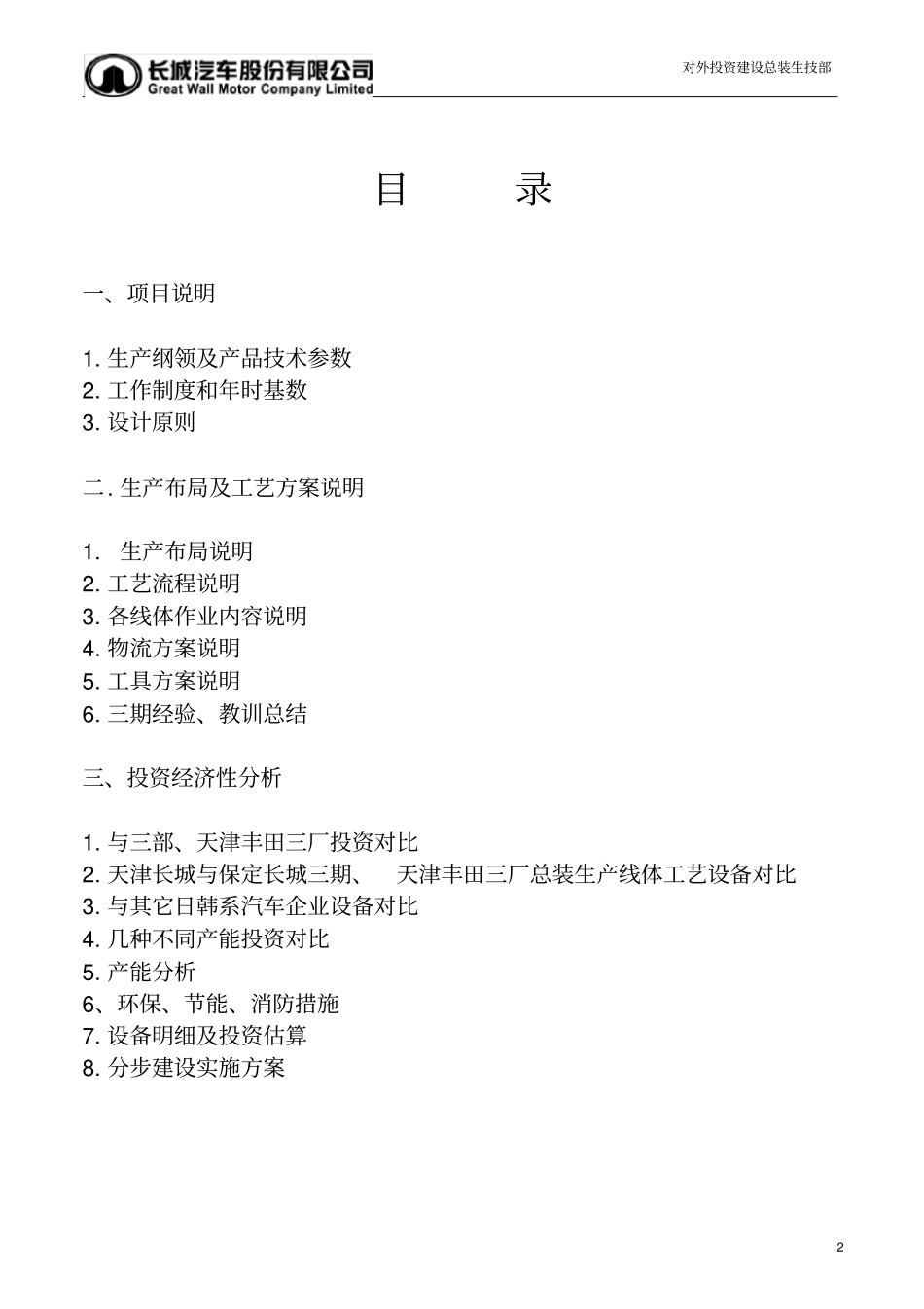

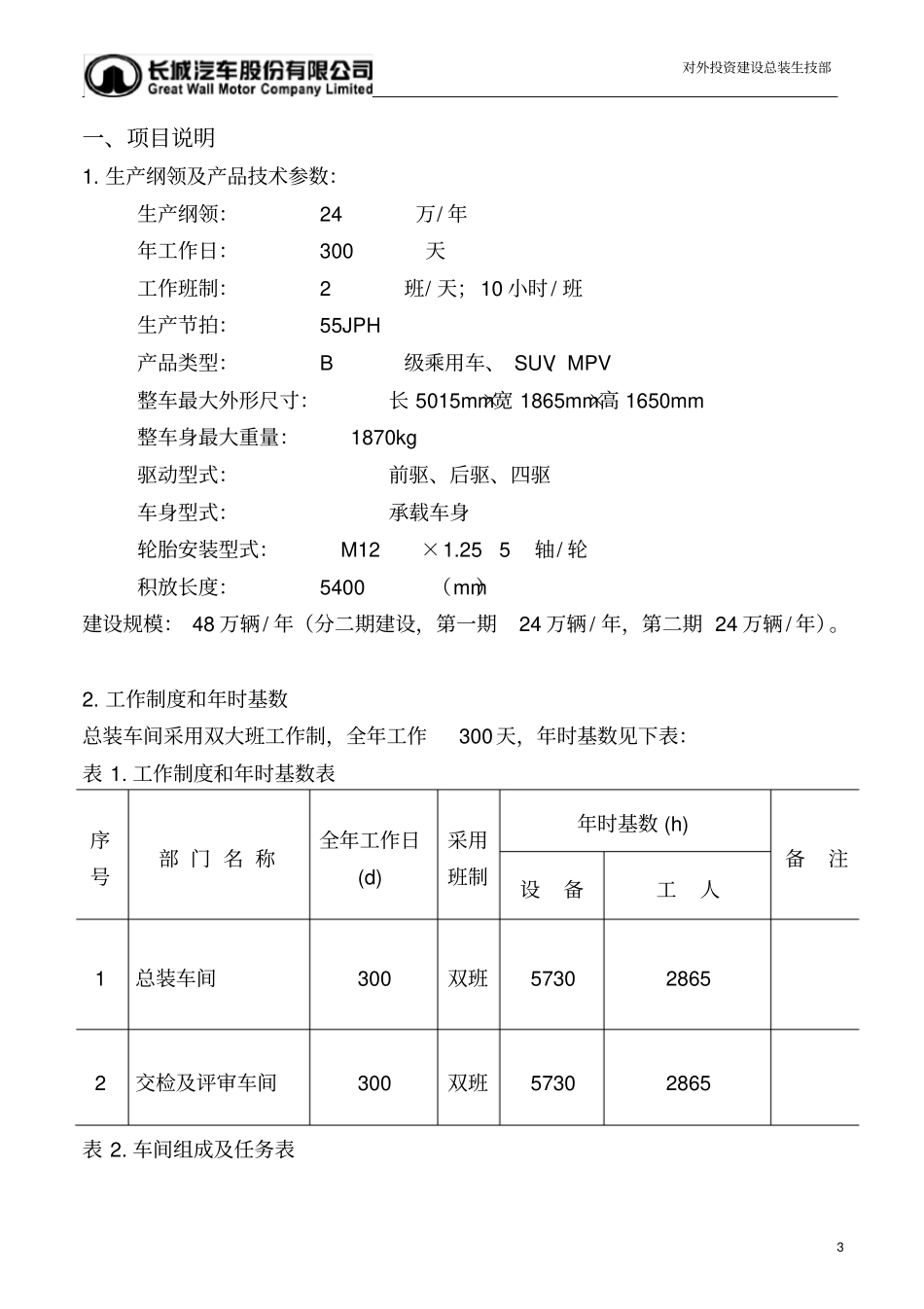

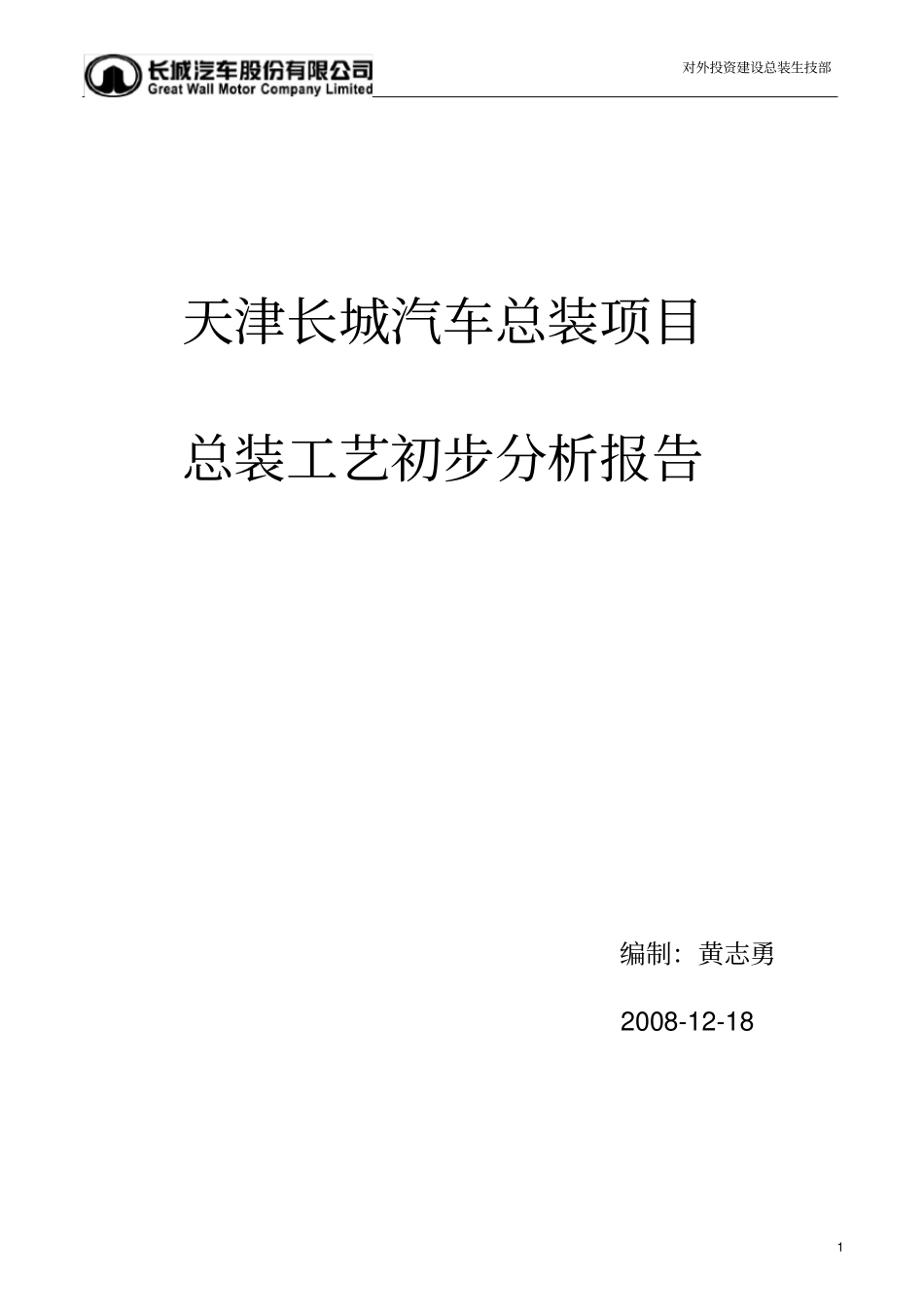

对外投资建设总装生技部1 天津长城汽车总装项目总装工艺初步分析报告编制：黄志勇2008-12-18 对外投资建设总装生技部2 目录一、项目说明1. 生产纲领及产品技术参数2. 工作制度和年时基数3. 设计原则二. 生产布局及工艺方案说明1. 生产布局说明2. 工艺流程说明3. 各线体作业内容说明4. 物流方案说明5. 工具方案说明6. 三期经验、教训总结三、投资经济性分析1. 与三部、天津丰田三厂投资对比2. 天津长城与保定长城三期、天津丰田三厂总装生产线体工艺设备对比3. 与其它日韩系汽车企业设备对比4. 几种不同产能投资对比5. 产能分析6、环保、节能、消防措施7. 设备明细及投资估算8. 分步建设实施方案对外投资建设总装生技部3 一、项目说明1. 生产纲领及产品技术参数：生产纲领： 24万/ 年年工作日： 300天工作班制： 2班/ 天；10 小时/ 班生产节拍： 55JPH 产品类型： B级乘用车、 SUV、MPV 整车最大外形尺寸：长 5015mm×宽 1865mm×高 1650mm 整车身最大重量： 1870kg 驱动型式：前驱、后驱、四驱车身型式：承载车身轮胎安装型式： M12×1.25 5轴/ 轮积放长度： 5400（mm）建设规模： 48 万辆/ 年（分二期建设，第一期24 万辆/ 年，第二期 24 万辆/ 年）。2. 工作制度和年时基数总装车间采用双大班工作制，全年工作300天，年时基数见下表：表 1. 工作制度和年时基数表序号部 门 名 称全年工作日(d) 采用班制年时基数 (h) 备注设备工人1 总装车间300 双班5730 2865 2 交检及评审车间300 双班5730 2865 表 2. 车间组成及任务表对外投资建设总装生技部4 序号项目担负任务车间组成备注1 总装车间承担年产 24 万辆乘用车（一期）的车身内饰装配、底盘装配、最终装配、整车安全性能检测试验、调试返修等任务内饰工段、底盘工段、后装工段、调整工段、检测工段、物流配送工段等2 交检及评审车间承担试车后的交检、补漆返修及部分外发车辆的喷蜡、整车评审工作交检工段、补漆工段等3. 设计原则总装项目设计以“精益”为主线，以天津丰田三厂为标杆，充分总结一、三期建设的经验及教训，追求投资的经济性、合理性，本着“关键设备进口、设备定位中等、不过分追求少人化”的原则进行设计：1). 设计最大产能： 55JPH，工艺及设备水平定位： “够用就好”，不盲目追求高自动化水平；2). 三个平台车身定位孔均在工装保证范围内；3). 本着“一次设计，分步实施、滚动发展”的原...
