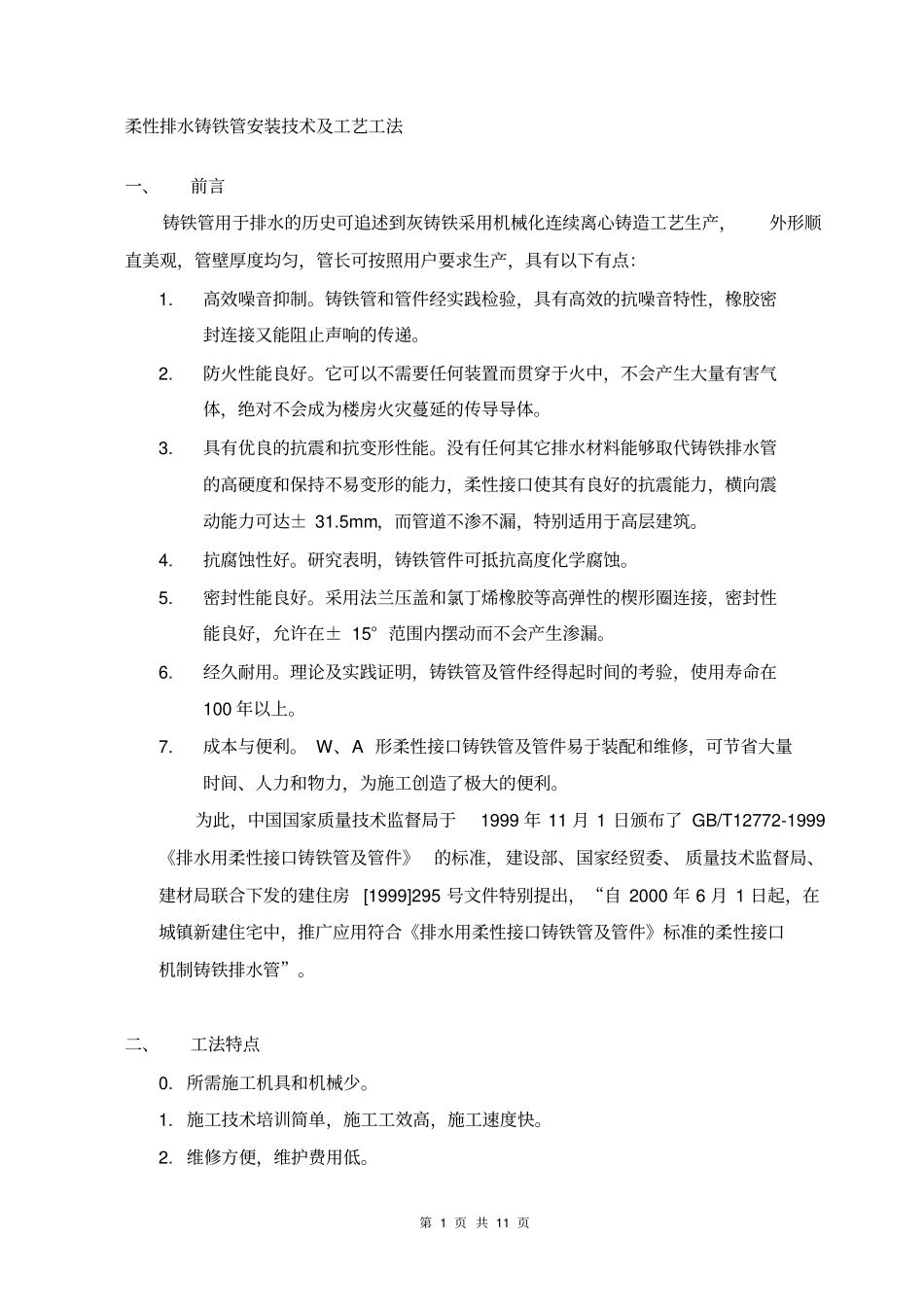

第 1 页 共 11 页柔性排水铸铁管安装技术及工艺工法一、前言铸铁管用于排水的历史可追述到灰铸铁采用机械化连续离心铸造工艺生产，外形顺直美观，管壁厚度均匀，管长可按照用户要求生产，具有以下有点：1.高效噪音抑制。铸铁管和管件经实践检验，具有高效的抗噪音特性，橡胶密封连接又能阻止声响的传递。2.防火性能良好。它可以不需要任何装置而贯穿于火中，不会产生大量有害气体，绝对不会成为楼房火灾蔓延的传导导体。3.具有优良的抗震和抗变形性能。没有任何其它排水材料能够取代铸铁排水管的高硬度和保持不易变形的能力，柔性接口使其有良好的抗震能力，横向震动能力可达± 31.5mm，而管道不渗不漏，特别适用于高层建筑。4.抗腐蚀性好。研究表明，铸铁管件可抵抗高度化学腐蚀。5.密封性能良好。采用法兰压盖和氯丁烯橡胶等高弹性的楔形圈连接，密封性能良好，允许在± 15° 范围内摆动而不会产生渗漏。6.经久耐用。理论及实践证明，铸铁管及管件经得起时间的考验，使用寿命在100 年以上。7.成本与便利。 W、A 形柔性接口铸铁管及管件易于装配和维修，可节省大量时间、人力和物力，为施工创造了极大的便利。为此，中国国家质量技术监督局于1999 年 11 月 1 日颁布了 GB/T12772-1999《排水用柔性接口铸铁管及管件》的标准，建设部、国家经贸委、 质量技术监督局、建材局联合下发的建住房 [1999]295 号文件特别提出，“自 2000 年 6 月 1 日起，在城镇新建住宅中，推广应用符合《排水用柔性接口铸铁管及管件》标准的柔性接口机制铸铁排水管”。二、工法特点0. 所需施工机具和机械少。1. 施工技术培训简单，施工工效高，施工速度快。2. 维修方便，维护费用低。第 2 页 共 11 页三、适用范围本工法适用于民用及一般工业建筑的室内排水铸铁管道安装工程，工作压力为0.3— 0.8MPa，工作温度不超过150℃。四、施工工艺（一）工艺流程（二）安装准备根据设计图纸及技术交底， 检查预留空洞尺寸， 将管道位置放线定位， 标注在墙面或顶板上。管道放线具体要求：⑴管道防线由总管到干管再到支管放线定位。放线前逐层进行细部会审， 使各管线互不交叉或少交叉，同时预留防结露保温及维修操作空间。⑵排水管到安装以建筑轴线定位，同时以墙、柱、梁为辅助定位依据。 定位时，按施工图确定管道的走向，在墙（柱）上弹出管道定位的坡度线，水平管道坡度按照规范要求为 0.01-0.035 ，坡度线取管底标高作为管道坡度的...
