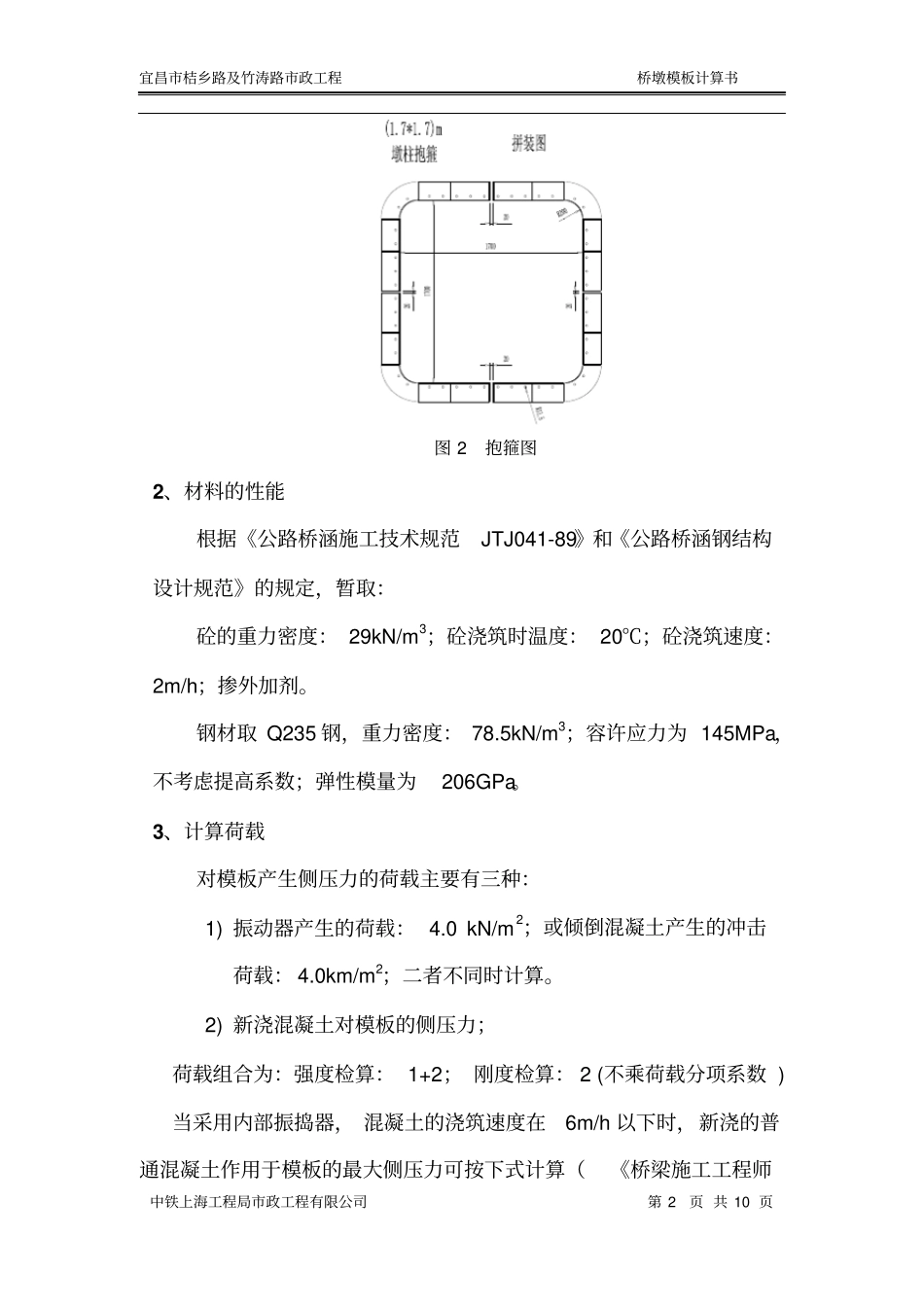

宜昌市桔乡路及竹涛路市政工程桥墩模板计算书中铁上海工程局市政工程有限公司第 1 页 共 10 页附件四 桥墩模板计算书一、基本资料：1、桥墩模板的基本尺寸桥墩浇筑时采用全钢模板，模板由平面模板和半弧模板对接组成，模板标准段设计最大高度为11.5m，面板为 h=6 ㎜厚钢板；竖肋[10#，水平间距为L1=30cm；横肋为双根 [16#槽钢，纵向间距为100cm；模板如下图所示。图 1 标准段模板宜昌市桔乡路及竹涛路市政工程桥墩模板计算书中铁上海工程局市政工程有限公司第 2 页 共 10 页图 2 抱箍图2、材料的性能根据《公路桥涵施工技术规范JTJ041-89》和《公路桥涵钢结构设计规范》的规定，暂取：砼的重力密度： 29kN/m3；砼浇筑时温度： 20℃；砼浇筑速度：2m/h；掺外加剂。钢材取 Q235 钢，重力密度： 78.5kN/m3；容许应力为 145MPa，不考虑提高系数；弹性模量为206GPa。3、计算荷载对模板产生侧压力的荷载主要有三种：1) 振动器产生的荷载： 4.0 kN/m2；或倾倒混凝土产生的冲击荷载： 4.0km/m2；二者不同时计算。2) 新浇混凝土对模板的侧压力；荷载组合为：强度检算： 1+2； 刚度检算： 2 (不乘荷载分项系数 ) 当采用内部振捣器， 混凝土的浇筑速度在6m/h 以下时，新浇的普通混凝土作用于模板的最大侧压力可按下式计算（《桥梁施工工程师宜昌市桔乡路及竹涛路市政工程桥墩模板计算书中铁上海工程局市政工程有限公司第 3 页 共 10 页手册》 P171杨文渊）：hkP（1）当 v/T<0.035 时，h=0.22+24.9v/T; 当 v/T>0.035 时，h=1.53+3.8v/T; 式中： P－新浇混凝土对模板产生的最大侧压力（kPa）；h－有效压头高度（ m）；v－混凝土浇筑速度（ m/h）；取 v=2m/h; T－混凝土入模时的温度（℃） ；－混凝土的容重（ kN/m3）；k－外加剂影响修正系数，不掺外加剂时取k=1.0，掺缓凝作用的外加剂时 k=1.2；根据前述已知条件：因为：v/T=2.0/20=0.1>0.035，所以h＝1.53+3.8v/T=1.53+3.8×0.1＝1.91m 最大侧压力为：hkP＝1.2×29×1.91＝66.47kN/㎡检算强度时荷载设计值为：'q1.2×66.47+1.4×4.0＝85.36kN/m2；检算刚度时荷载标准值为：''q66.47kN/m2；4、检算标准1）强度要求满足钢结构设计规范；2）结构表面外露的模板，挠度为模板结构跨度的1/400；3）钢模板面板的变形为1.5mm；4）钢面板的钢楞、柱箍的变形为3.0mm；宜昌市桔乡路及竹涛路市政工程桥墩模板计算书中铁上海工程局市政工程有限公司第 4 页 ...
