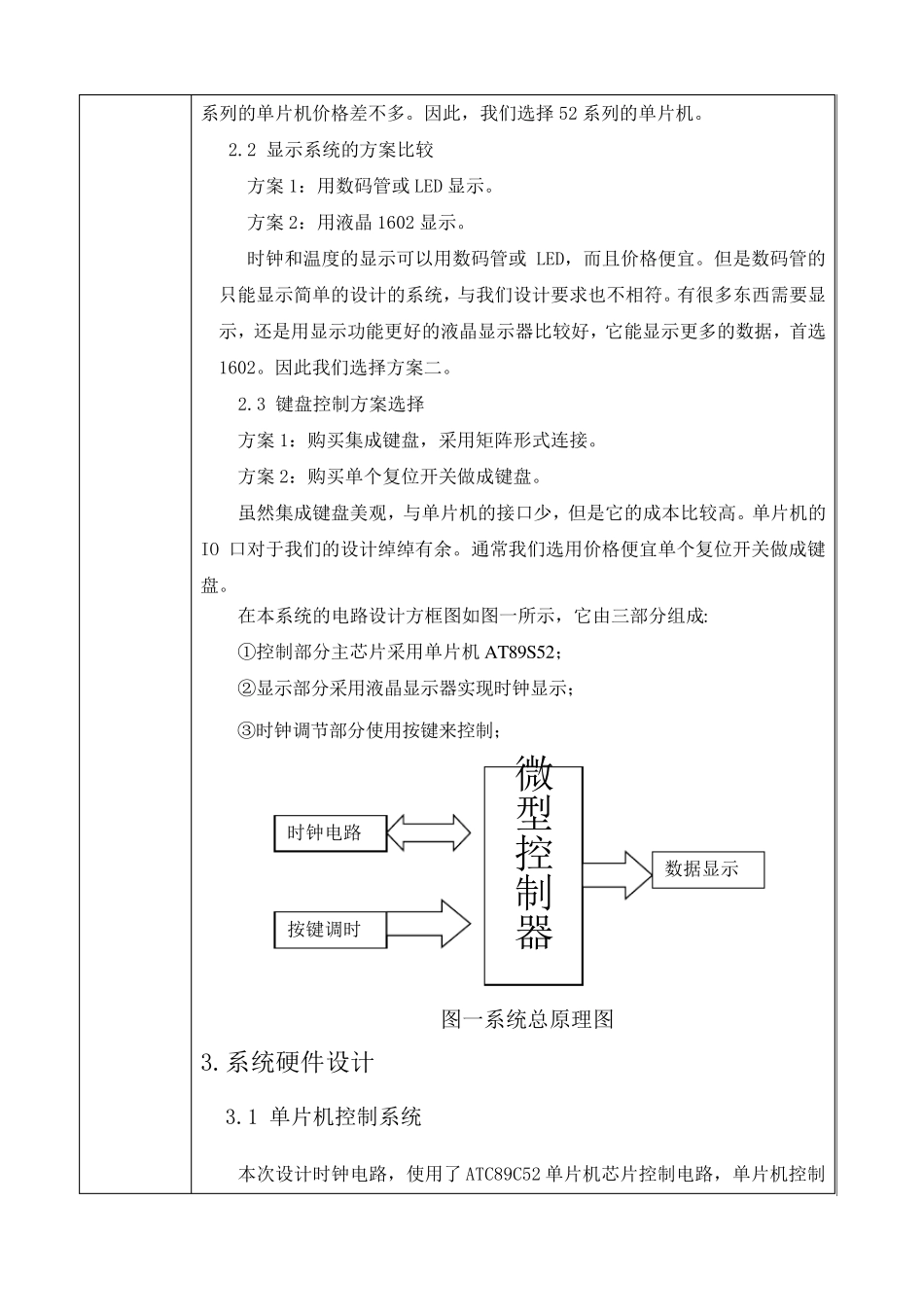

物理与电子信息学院 课程设计报告书 姓名： 班级： 学号： 时间： 2 0 1 0 年 1 1 月 设计题目 液晶电子时钟 设计要求 利用单片机AT89S52 和LCD1602 设计一个数字时钟。通过按键来控制调节时间的时、分、秒，然后通过LCD1602 来显示时间。 设计过程 摘要:时钟随处可见，随着电子产品的更新速度的加快，各种功能强大，款式新颖的电子产品不断问世。电子时钟便是这一发展趋势中的代表，各种功能的电子时钟应有尽有，且功能不断更新。本次课程设计的在液晶显示器LCD1602 上显示时间显示，并能通过按键对其进行调时和校准。 关键字：AT89S52 单片机、LCD1602 液晶显示器，按键，调时，校准； 1．本设计任务和主要内容 在学习单片机的过程中必须理论联系实际，从实践中检验所学。时间对每个人的重要性不言而喻，而现在的科技已经通过各种不同的形式来展现时间，来提醒我们要惜时。设计要求为： （1）、准确计时，以数字形式在 LCD1602 上显示时、分、秒的时间 （2）、小时以24 小时计时形式，分秒计时为60 进位 （3）、校正时间功能（即调整时间） （4）、通过软件和硬件的测试达到目标的实现 2.方案论证 1.时钟的总 体 设计思 路 按照 系统 的设计功能要求，本时钟系统 的设计必须采 用单片机软件系统 实现，用单片机的自 动 控制能力 配 合 按键控制，来控制时钟的调整及 显示。 2.时钟温 度系统 方案论证 2.1 单片机的选 择 对于 单片机的选 择 ，如 果 用8031 系列 ，由 于 它 没 有内部 RAM，系统 又 需 要大量 内存 存 储 数据 ，因 而不可用；51 系列 单片机的ROM 为4K，对于 我们设计的系统 可能有点 小；52 系列 单片机与 51 系列 的结 构 一样 ，而 ROM 扩 大为8K，对我们设计系统 提供 充 足 的空 间进行功能的扩 展。再 有 51 系列 单片机与52系列的单片机价格差不多。因此，我们选择52 系列的单片机。 2.2 显示系统的方案比较 方案1：用数码管或LED 显示。 方案2：用液晶1602 显示。 时钟和温度的显示可以用数码管或LED，而且价格便宜。但是数码管的只能显示简单的设计的系统，与我们设计要求也不相符。有很多东西需要显示，还是用显示功能更好的液晶显示器比较好，它能显示更多的数据，首选1602。因此我们选择方案二。 2.3 键盘控制方案选择 方案1：购买集成键盘，采用矩阵形式连接。 方案2：购买单个复位开关...
