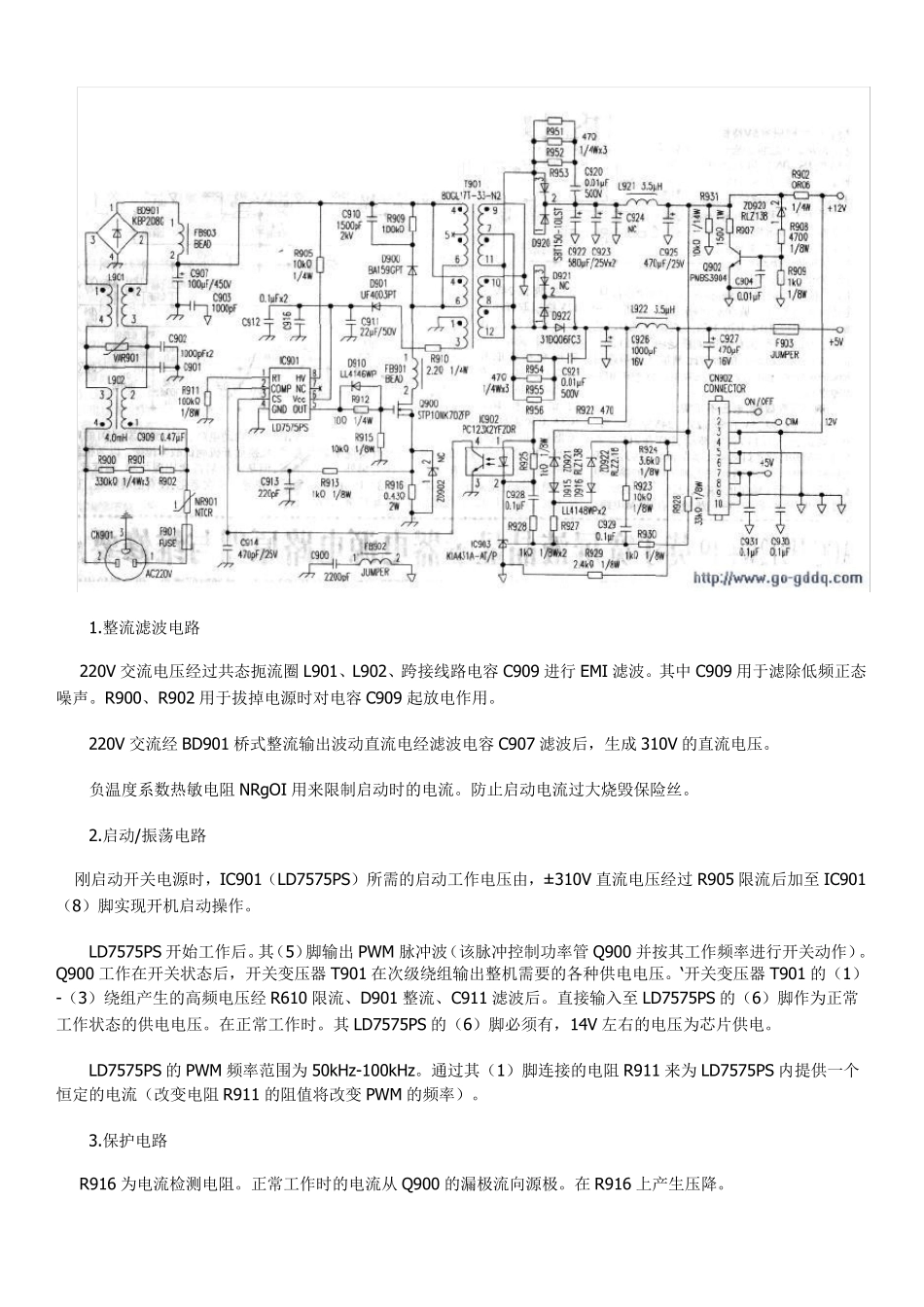

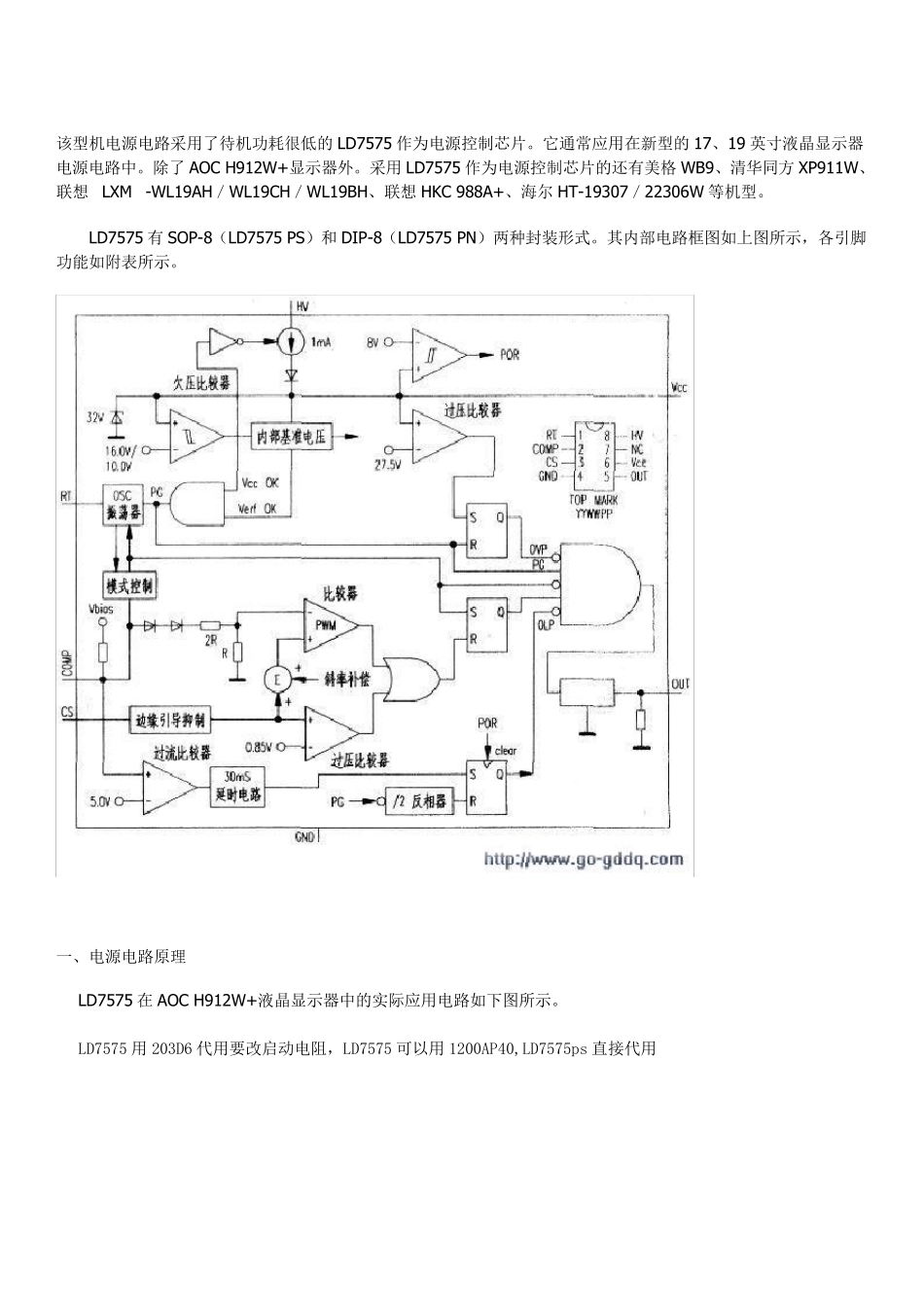

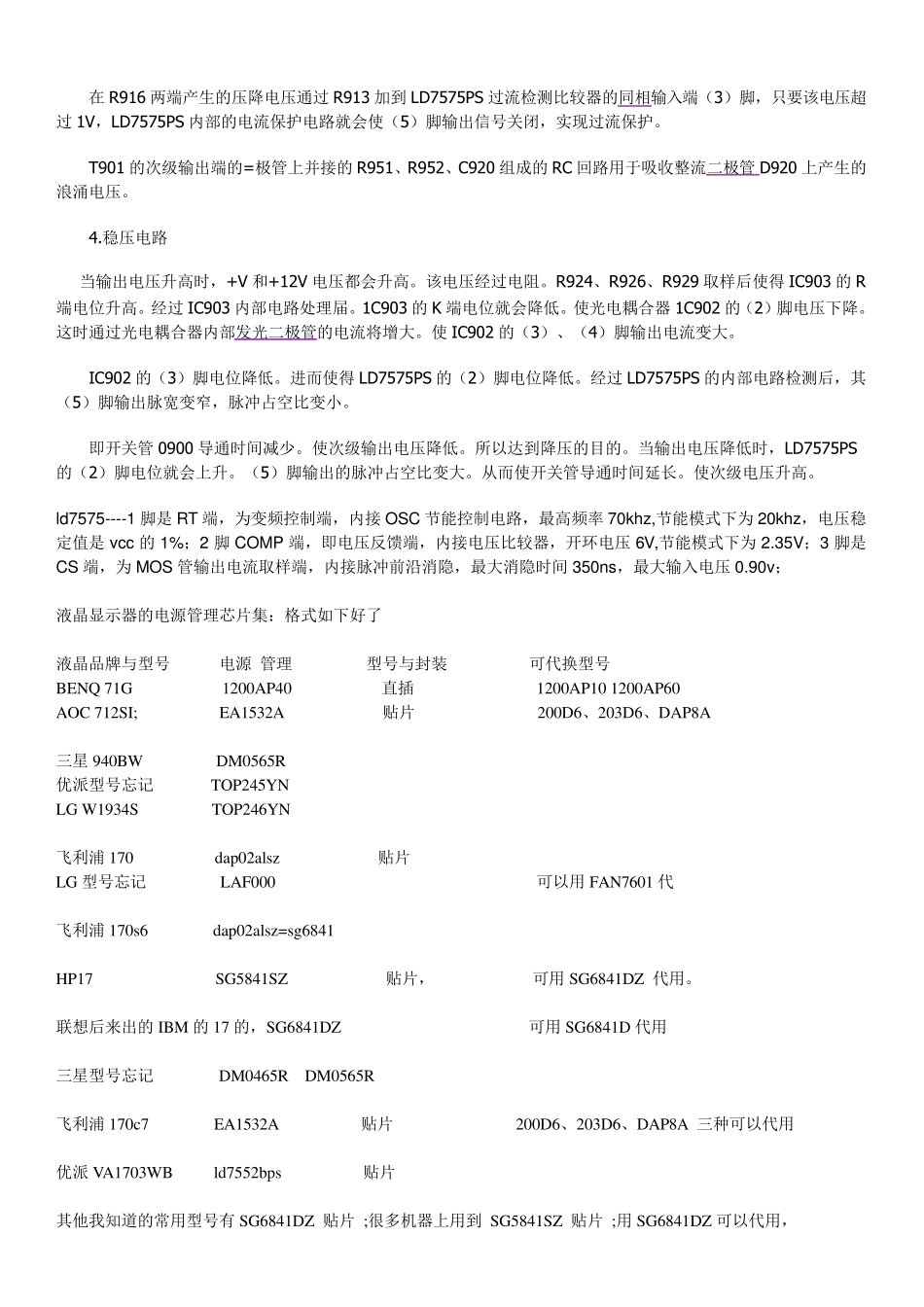

该型机电源电路采用了待机功耗很低的LD7575 作为电源控制芯片。它通常应用在新型的17、19 英寸液晶显示器电源电路中。除了AOC H912W+显示器外。采用LD7575 作为电源控制芯片的还有美格 WB9、清华同方 XP911W、联想 LXM -WL19AH/WL19CH/WL19BH、联想 HKC 988A+、海尔 HT-19307/22306W 等机型。 LD7575 有 SOP-8(LD7575 PS)和 DIP-8(LD7575 PN)两种封装形式。其内部电路框图如上图所示,各引脚功能如附表所示。 一、电源电路原理 LD7575 在AOC H912W+液晶显示器中的实际应用电路如下图所示。 LD7575 用203D6 代用要改启动电阻,LD7575 可以用1200AP40,LD7575ps 直接代用 1.整流滤波电路 220V 交流电压经过共态扼流圈L901、L902、跨接线路电容 C909 进行 EMI 滤波。其中 C909 用于滤除低频正态噪声。R900、R902 用于拔掉电源时对电容 C909 起放电作用。 220V 交流经BD901 桥式整流输出波动直流电经滤波电容 C907 滤波后,生成 310V 的直流电压。 负温度系数热敏电阻 NRgOI 用来限制启动时的电流。防止启动电流过大烧毁保险丝。 2.启动/振荡电路 刚启动开关电源时,IC901(LD7575PS)所需的启动工作电压由,±310V 直流电压经过R905 限流后加至 IC901(8)脚实现开机启动操作。 LD7575PS 开始工作后。其(5)脚输出 PWM 脉冲波(该脉冲控制功率管 Q900 并按其工作频率进行开关动作)。Q900 工作在开关状态后,开关变压器 T901 在次级绕组输出整机需要的各种供电电压。‘开关变压器 T901 的(1)-(3)绕组产生的高频电压经R610 限流、D901 整流、C911 滤波后。直接输入至 LD7575PS 的(6)脚作为正常工作状态的供电电压。在正常工作时。其 LD7575PS 的(6)脚必须有,14V 左右的电压为芯片供电。 LD7575PS 的 PWM 频率范围为 50kHz-100kHz。通过其(1)脚连接的电阻 R911 来为 LD7575PS 内提供一个恒定的电流(改变电阻 R911 的阻值将改变 PWM 的频率)。 3.保护电路 R916 为电流检测电阻。正常工作时的电流从 Q900 的漏极流向源极。在 R916 上产生压降。 在R916 两端产生的压降电压通过R913 加到LD7575PS 过流检测比较器的同相输入端(3)脚,只要该电压超过1V,LD7575PS 内部的电流保护电路就会使(5)脚输出信号关闭,实现过流保护。 T901 的次级输出端的=极管上并接的R951、R952、C920 组成的RC 回路用于吸收整流二极管D920 上产...
