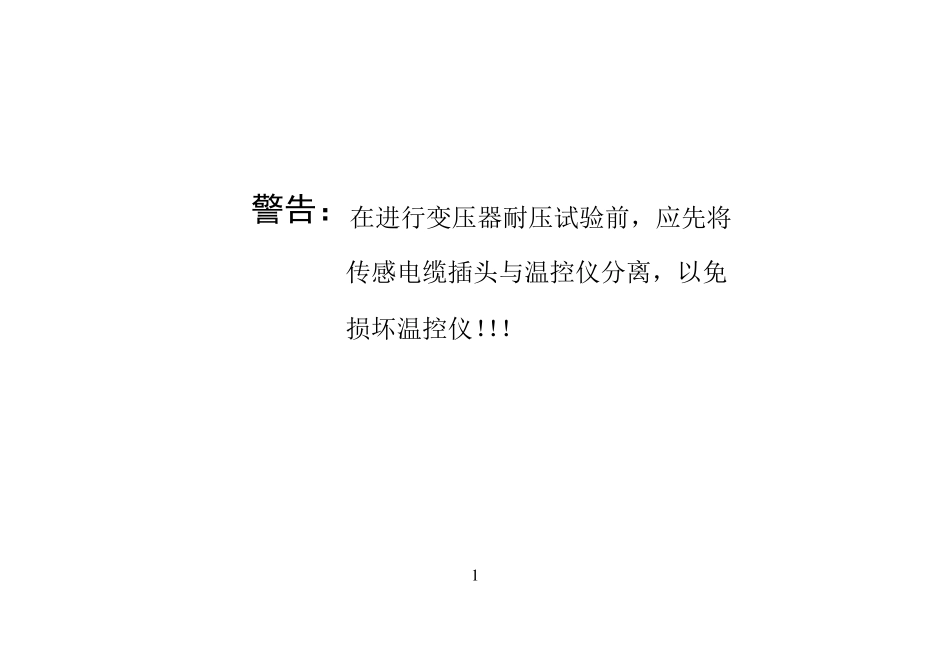

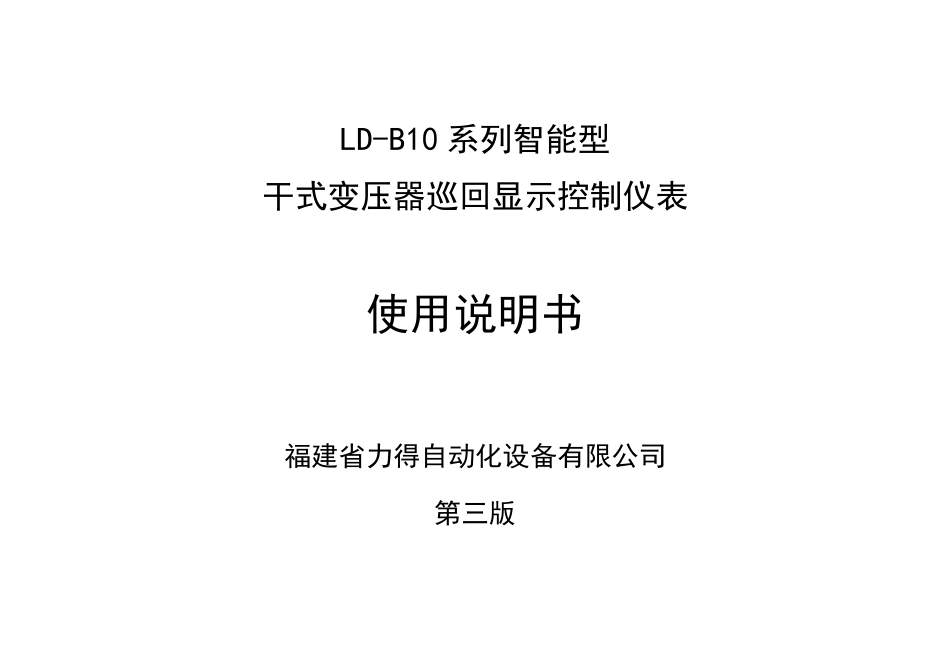

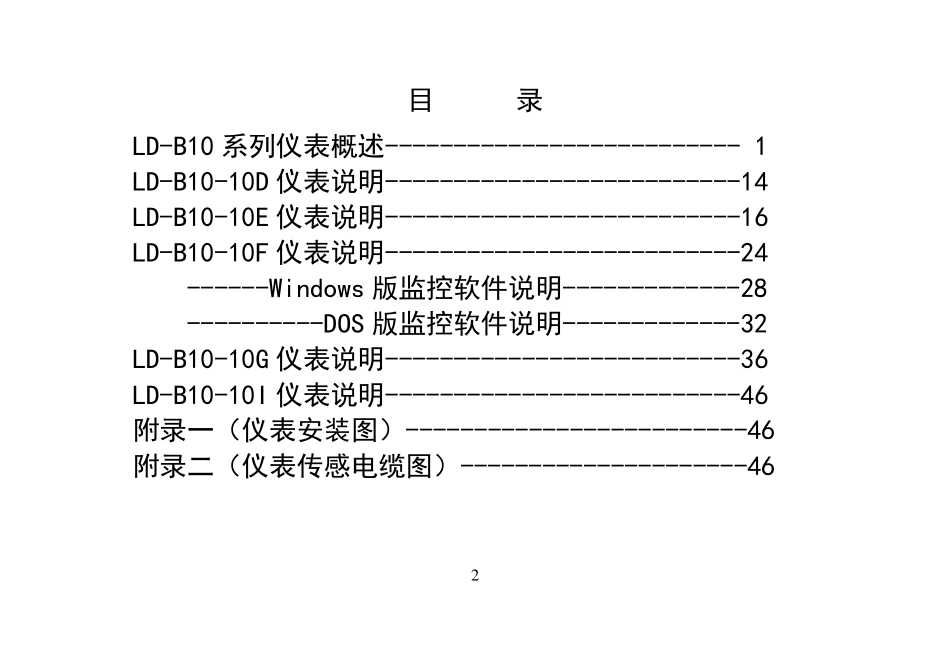

LD-B10 系列智能型 干式变压器巡回显示控制仪表 使用说明书 福建省力得自动化设备有限公司 第三版 1 警告：在进行变压器耐压试验前，应先将 传感电缆插头与温控仪分离，以免 损坏温控仪！！！ 2 目 录 LD-B10 系列仪表概述-------------------------- 1 LD-B10-10D 仪表说明--------------------------14 LD-B10-10E 仪表说明--------------------------16 LD-B10-10F 仪表说明--------------------------24 ------Windows 版监控软件说明-------------28 ----------DOS 版监控软件说明-------------32 LD-B10-10G 仪表说明--------------------------36 LD-B10-10I 仪表说明--------------------------46 附录一（仪表安装图）-------------------------46 附录二（仪表传感电缆图）---------------------46 3 LD-B10 系 列 仪 表 概 述 一、 特点 LD-B10 系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。仪表采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。其主要特点有： ▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。 ▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。 ▲采用双四位LED 显示方式，大显示器显示测量温度值 ，小 显示器显示对应的测量绕组相序 及报警绕组相序 ，并显示手 动方式及最 大值 显示方式的提 示符 ，使 仪表工作状态及测量值 的显示更 加 直 观 。 ▲操 作简 使 ，用户 可通 过 仪表面 板 轻 触 键 来设定控制风机启停的目 标 值 及各种报警值 ，并具有可靠 的参 数 保护 功能，所 有参 数 断 电后 均不会丢 失 。 ▲仪表不用电位器调 校，无 需 用户 在现 场 对各通 道 作任 何 调 整 。 ▲ 用户 通 过 仪表安装 架 上的旋 转 支 架 来调 整 仪表表面 的朝 向 。 4 二、 主要技术指标 1、 测量范围：0.0～200.0℃ 2、 测量精度： 通用型：0.5 级 分辨力：0.1℃ 3、...
