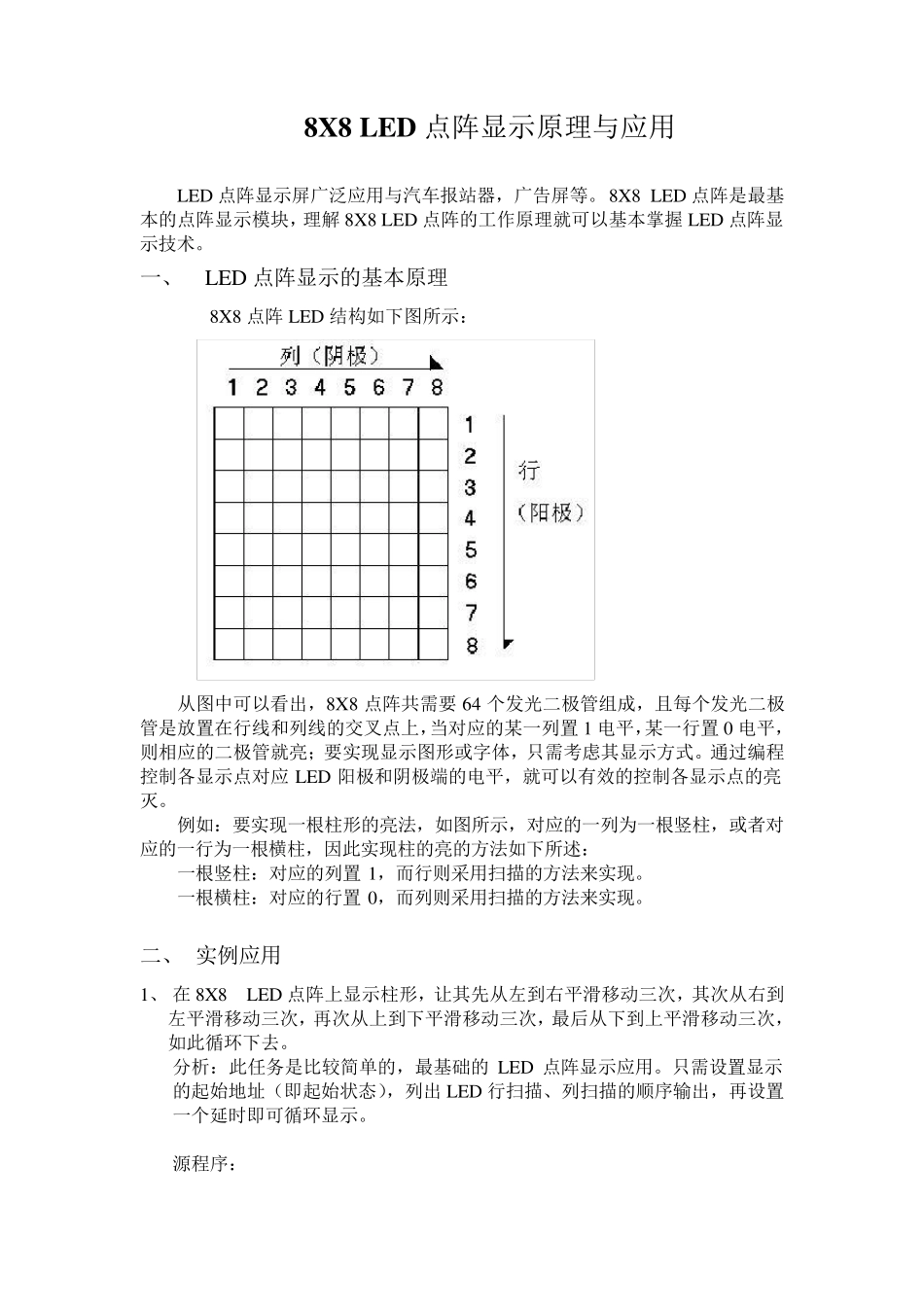

8X8 LED 点阵显示原理与应用 LED 点阵显示屏广泛应用与汽车报站器，广告屏等。8X8 LED 点阵是最基本的点阵显示模块，理解8X8 LED 点阵的工作原理就可以基本掌握LED 点阵显示技术。 一、 LED 点阵显示的基本原理 8X8 点阵LED 结构如下图所示： 从图中可以看出，8X8 点阵共需要 64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置 1 电平，某一行置 0 电平，则相应的二极管就亮；要实现显示图形或字体，只需考虑其显示方式。通过编程控制各显示点对应LED 阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。 例如：要实现一根柱形的亮法，如图所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述： 一根竖柱：对应的列置 1，而行则采用扫描的方法来实现。 一根横柱：对应的行置 0，而列则采用扫描的方法来实现。 二、 实例应用 1、 在 8X8 LED 点阵上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。 分析：此任务是比较简单的，最基础的LED 点阵显示应用。只需设置显示的起始地址（即起始状态），列出 LED 行扫描、列扫描的顺序输 出，再设置一个延 时 即可循环显示。 源 程序： #include

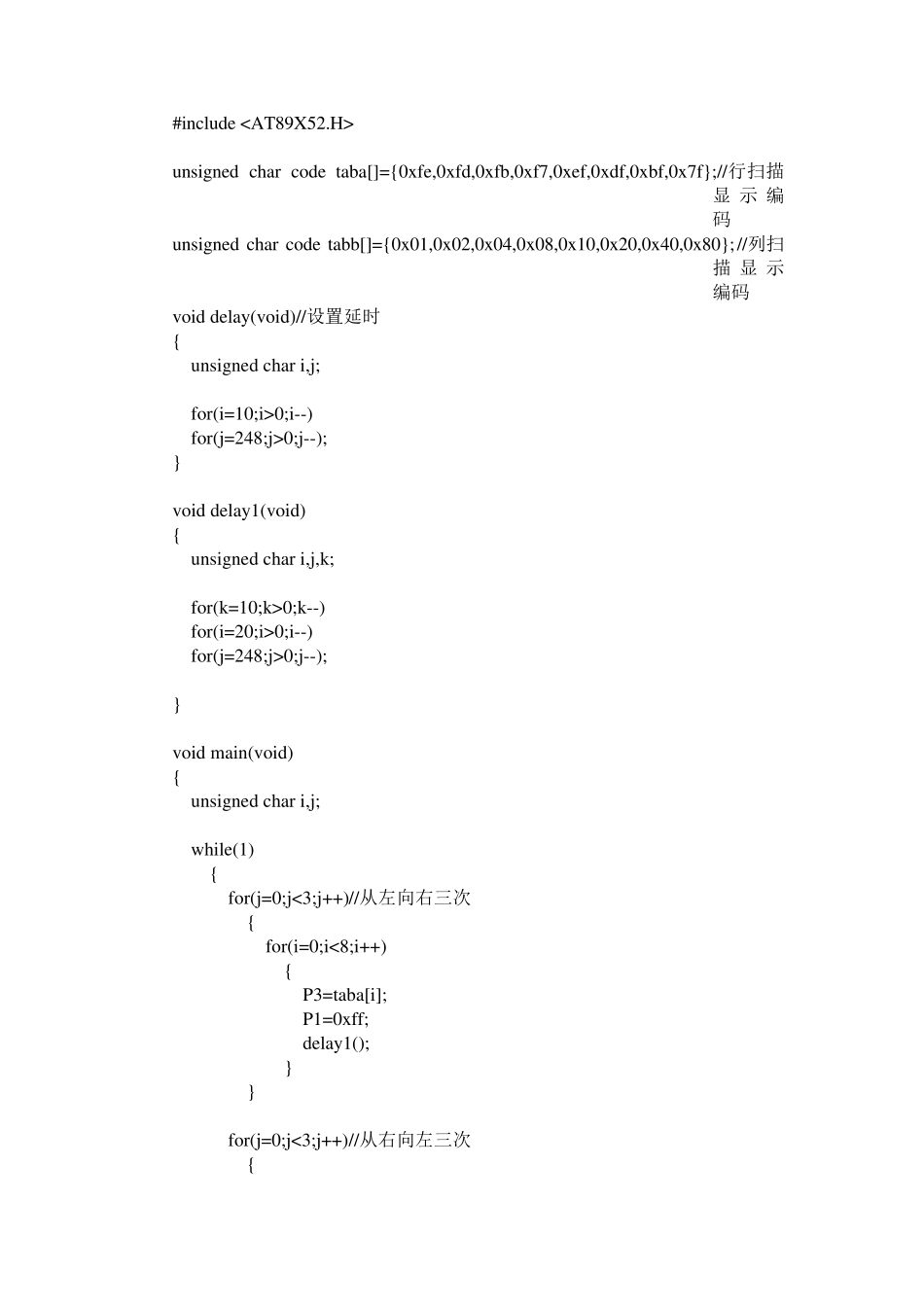

unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//行扫描显示编码 unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//列扫描显示编码 void delay(void)//设置延时 { unsigned char i,j; for(i=10;i>0;i--) for(j=248;j>0;j--); } void delay1(void) { unsigned char i,j,k; for(k=10;k>0;k--) for(i=20;i>0;i--) for(j=248;j>0;j--); } void main(void) { unsigned char i,j; while(1) { for(j=0;j<3;j++)//从左向右三次 { for(i=0;i<8;i++) { P3=taba[i]; P1=0xff; delay1(); } } for(j=0;j<3;j++)//从右向左三次 { for(i=0;i<8;i++) { P3=taba[7-i]; P1=0xff; delay1(); } } for(j=0;j<3;j++)//从上向下三次 { for(i=0;i<8;i++) { P3=0x00; P1=tabb[7-i]; delay1(); } } for(j=0;j<3;j++)//从下向上三次 { for(i=0;i<8;i++) { P3=0x00; P1=tabb[i]; delay1(); } } } } 2、 数字0－9 点阵循环显示 ...
