LGiG5系列变频器通信协议VIP免费

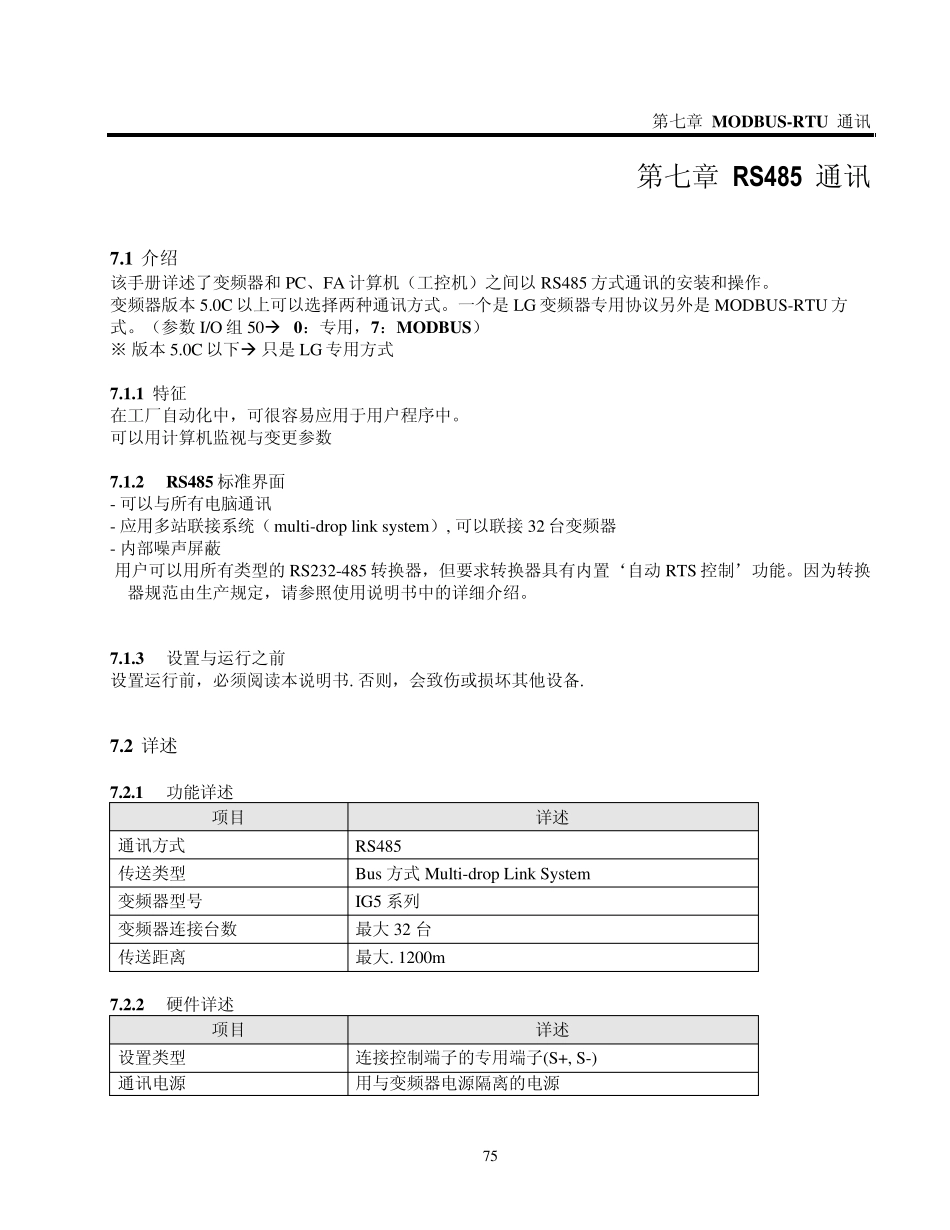

LGiG5系列变频器通信协议_第1页
1/17

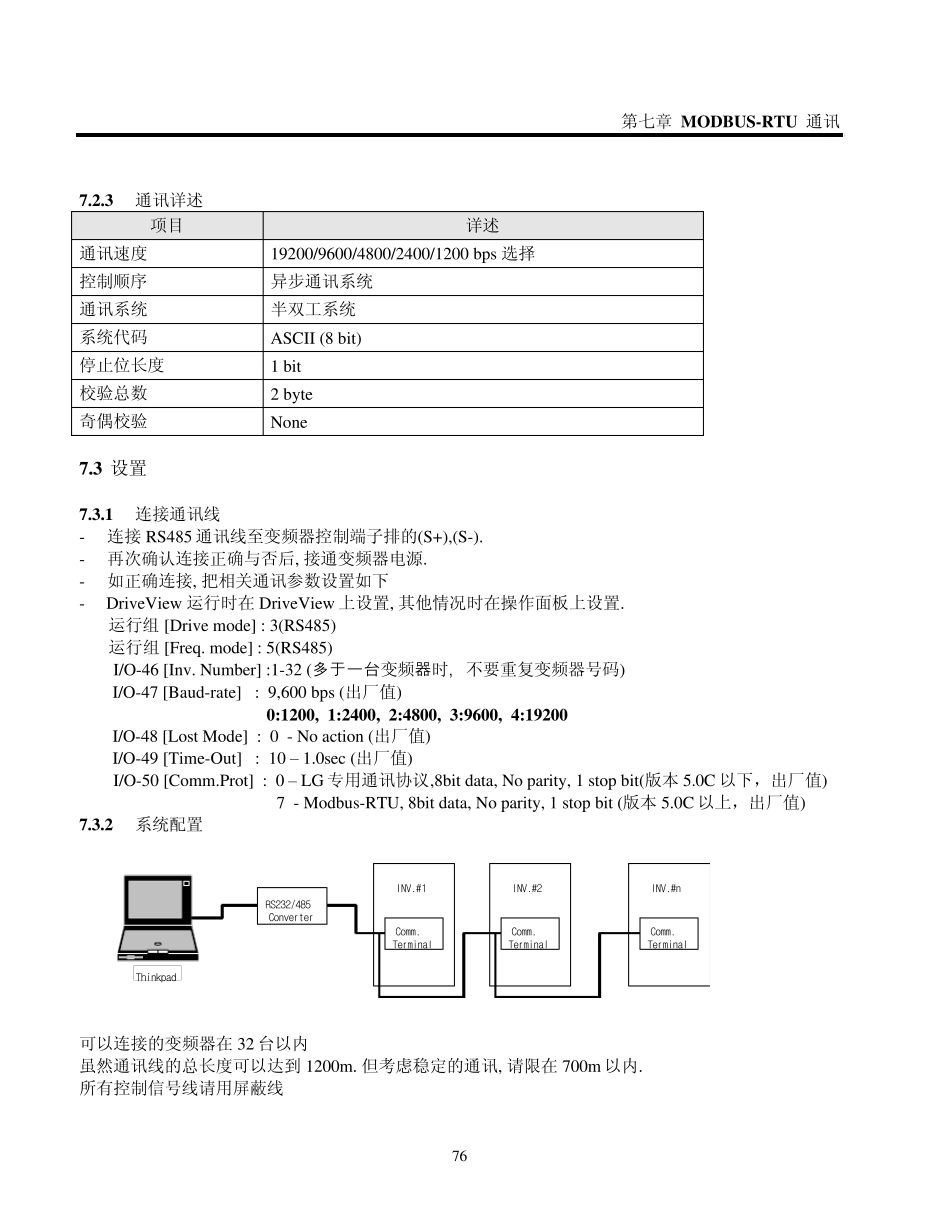

LGiG5系列变频器通信协议_第2页
2/17

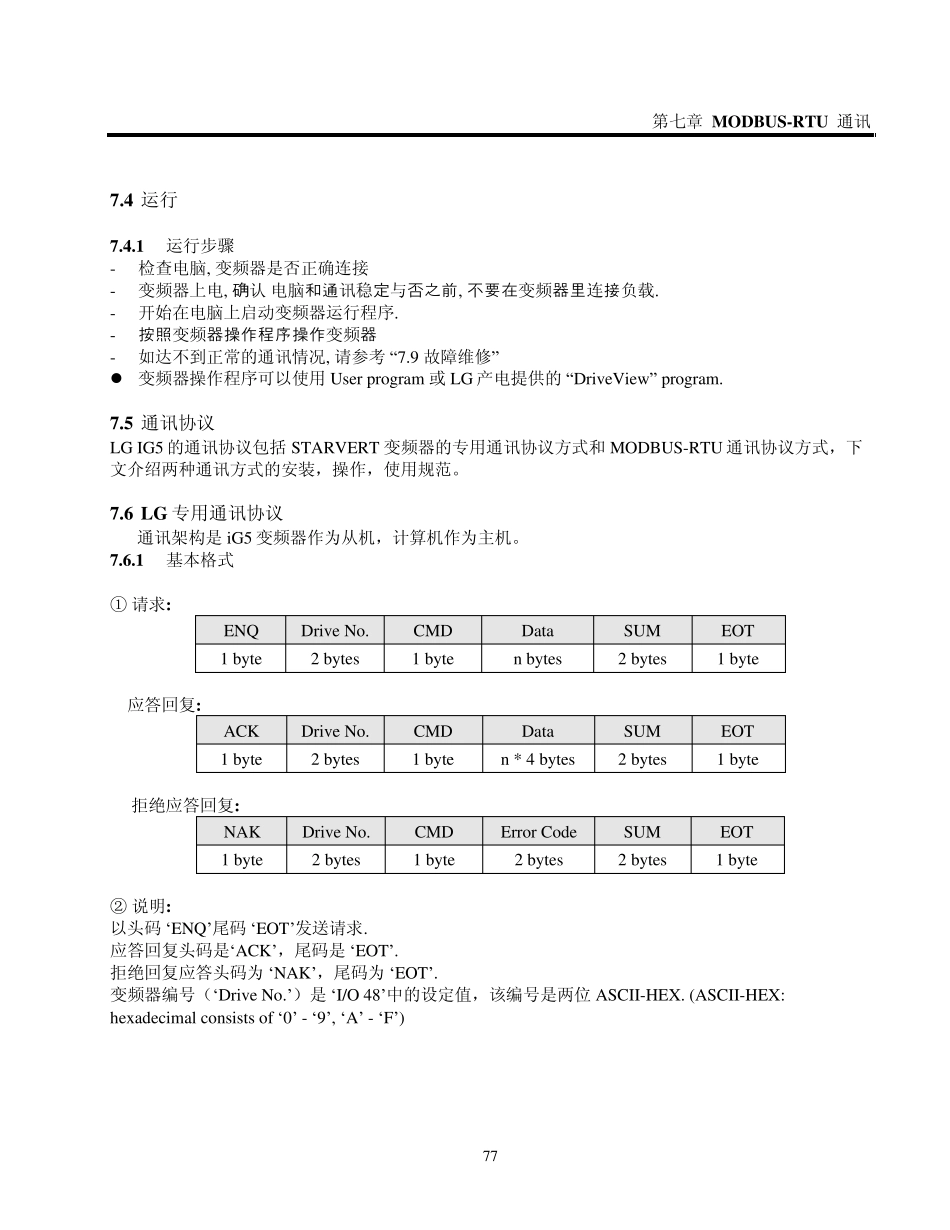

LGiG5系列变频器通信协议_第3页
3/17
第七章 MODBUS-RTU 通讯 75 第七章 RS485 通讯 7.1 介绍 该手册详述了变频器和PC、FA 计算机(工控机)之间以RS485 方式通讯的安装和操作。 变频器版本5.0C 以上可以选择两种通讯方式。一个是LG 变频器专用协议另外是MODBUS-RTU 方式。(参数I/O 组50 0:专用,7:MODBUS) ※ 版本5.0C 以下 只是LG 专用方式 7.1.1 特征 在工厂自动化中,可很容易应用于用户程序中。 可以用计算机监视与变更参数 7.1.2 RS485 标准界面 - 可以与所有电脑通讯 - 应用多站联接系统(mu lti-drop link sy stem), 可以联接32 台变频器 - 内部噪声屏蔽 用户可以用所有类型的RS232-485 转换器,但要求转换器具有内置‘自动RTS 控制’功能。因为转换器规范由生产规定,请参照使用说明书中的详细介绍。 7.1.3 设置与运行之前 设置运行前,必须阅读本说明书. 否则,会致伤或损坏其他设备. 7.2 详述 7.2.1 功能详述 项目 详述 通讯方式 RS485 传送类型 Bu s 方式 Mu lti-drop Link Sy stem 变频器型号 IG5 系列 变频器连接台数 最大 32 台 传送距离 最大. 1200m 7.2.2 硬件详述 项目 详述 设置类型 连接控制端子的专用端子(S+, S-) 通讯电源 用与变频器电源隔离的电源 第七章 MODBUS-RTU 通讯 76 7.2.3 通讯详述 项目 详述 通讯速度 19200/9600/4800/2400/1200 bps 选择 控制顺序 异步通讯系统 通讯系统 半双工系统 系统代码 ASCII (8 bit) 停止位长度 1 bit 校验总数 2 byte 奇偶校验 None 7.3 设置 7.3.1 连接通讯线 - 连接 RS485 通讯线至变频器控制端子排的(S+),(S-). - 再次确认连接正确与否后, 接通变频器电源. - 如正确连接, 把相关通讯参数设置如下 - DriveView 运行时在 DriveView 上设置, 其他情况时在操作面板上设置. 运行组 [Drive mode] : 3(RS485) 运行组 [Freq. mode] : 5(RS485) I/O-46 [Inv. Number] :1-32 (多于一台变频器时,不要重复变频器号码) I/O-47 [Baud-rate] : 9,600 bps (出厂值) 0:1200, 1:2400, 2:4800, 3:9600, 4:19200 I/O-48 [Lost Mode] : 0 - No action (出厂值) I/O-49 [Time-Out] : 10 – 1.0sec (出厂值) I/O-50 [Comm.Prot] : 0 – LG 专用通讯协议,8bit data, No parity, 1 stop bit(版本 5.0C 以下,出厂值) 7 - Modbus-...
