LM358典型应用电路图VIP免费

LM358典型应用电路图_第1页
1/10
LM358典型应用电路图_第2页
2/10
LM358典型应用电路图_第3页
3/10

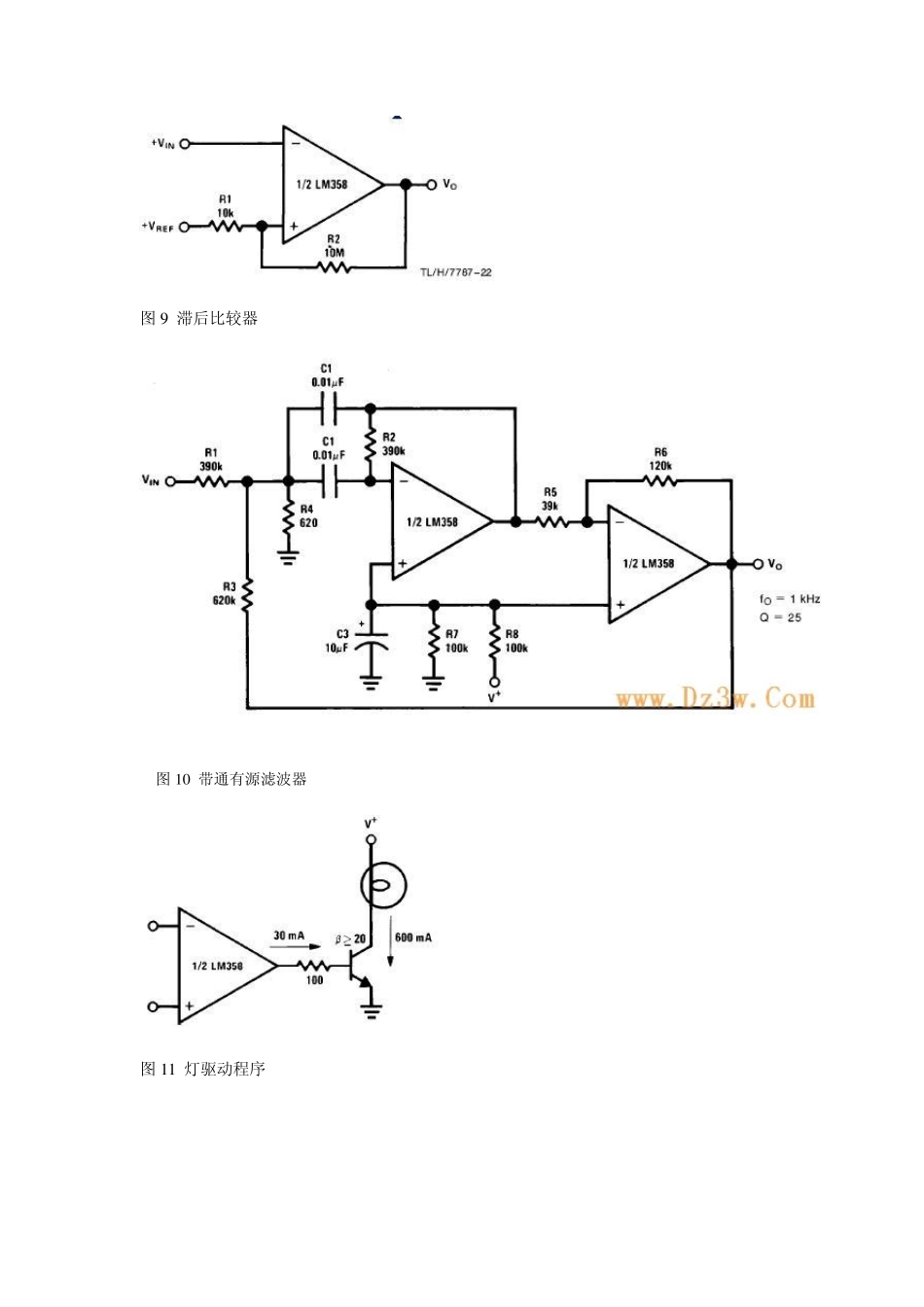

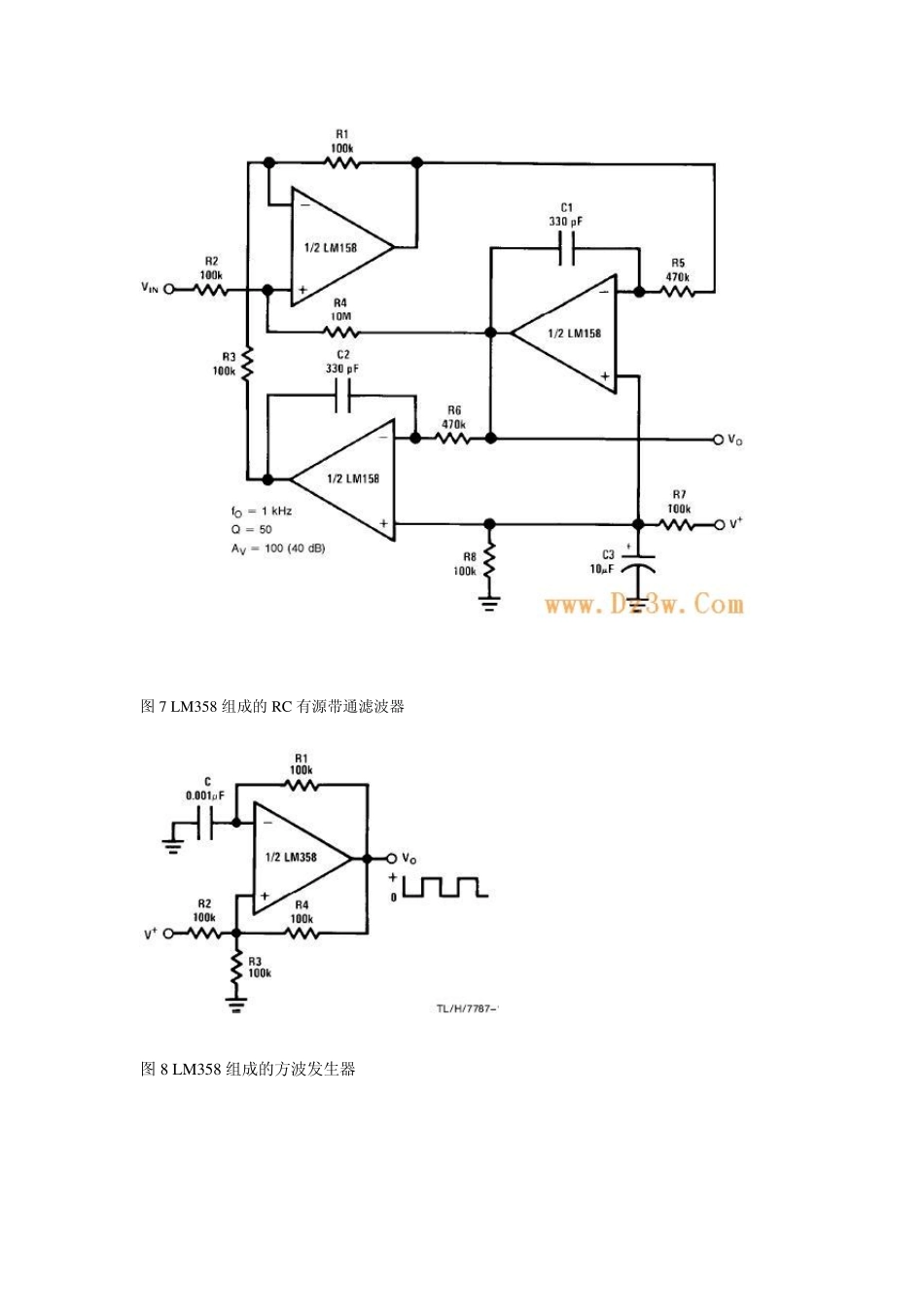

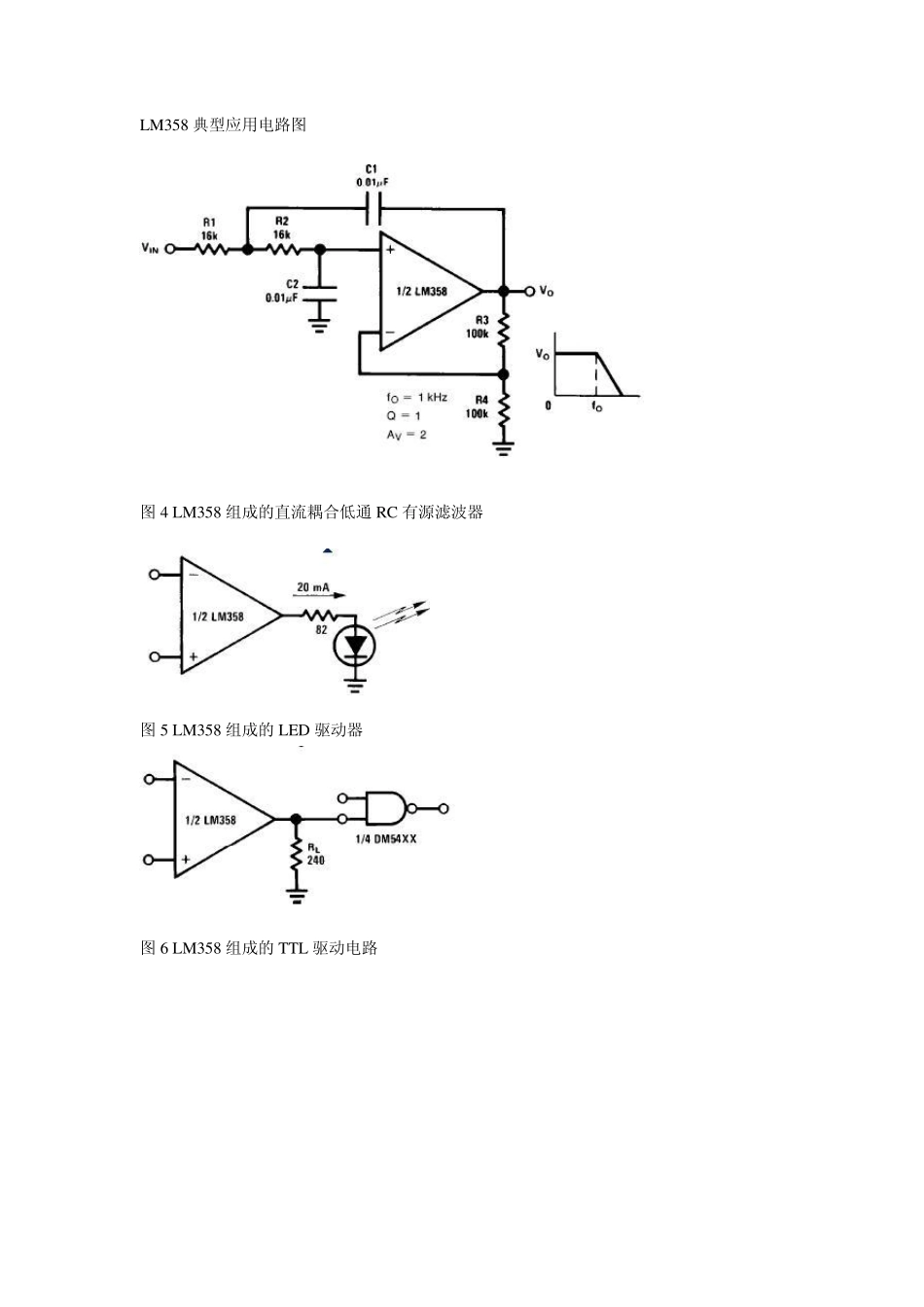

LM358 典型应用电路图 图4 LM358 组成的直流耦合低通 RC 有源滤波器 图5 LM358 组成的LED 驱动器 图6 LM358 组成的TTL 驱动电路 图7 LM358 组成的RC 有源带通滤波器 图8 LM358 组成的方波发生器 图9 滞后比较器 图1 0 带通有源滤波器 图1 1 灯驱动程序 图1 2 电流* 器 图1 3 低漂移峰值检测器 图14 电压跟随器 图15 功率放大器外围电路 图16 LM358 电压控制振荡器VCO 图1 7 固定电流源 图1 8 脉冲发生器 图1 9 交流耦合反相放大器 图2 0 交流耦合非反相放大器 图2 1 可调增益仪表放大器 图2 2 直流放大器 图2 3 脉冲发生器 图2 4 桥式电流放大器 图2 5 引用差分输入信号 图26 直流差动放大器 本文来自: DZ3W.COM 原文网址:http://www.dz3w.com/info/commonIC/0082527.html
