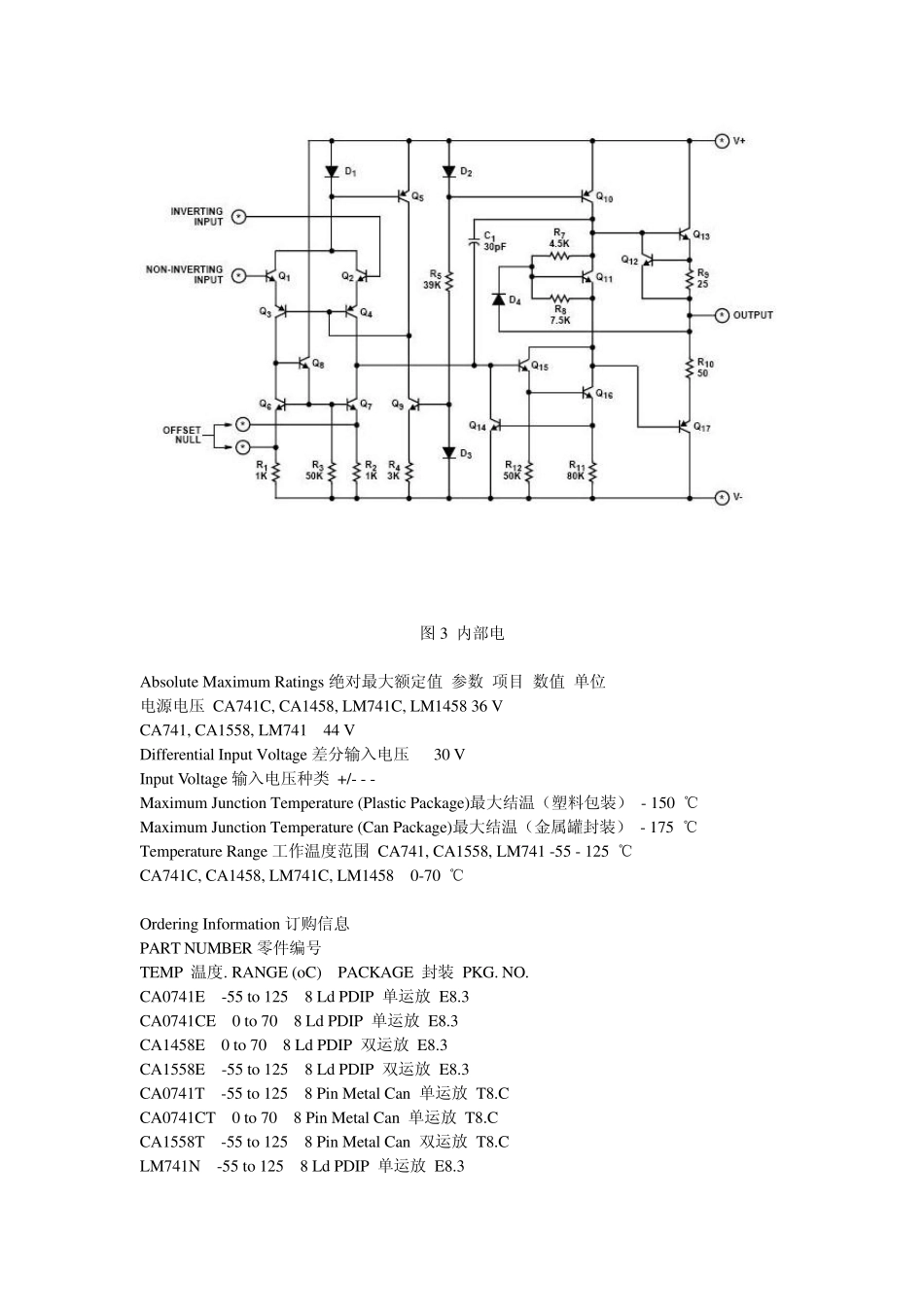

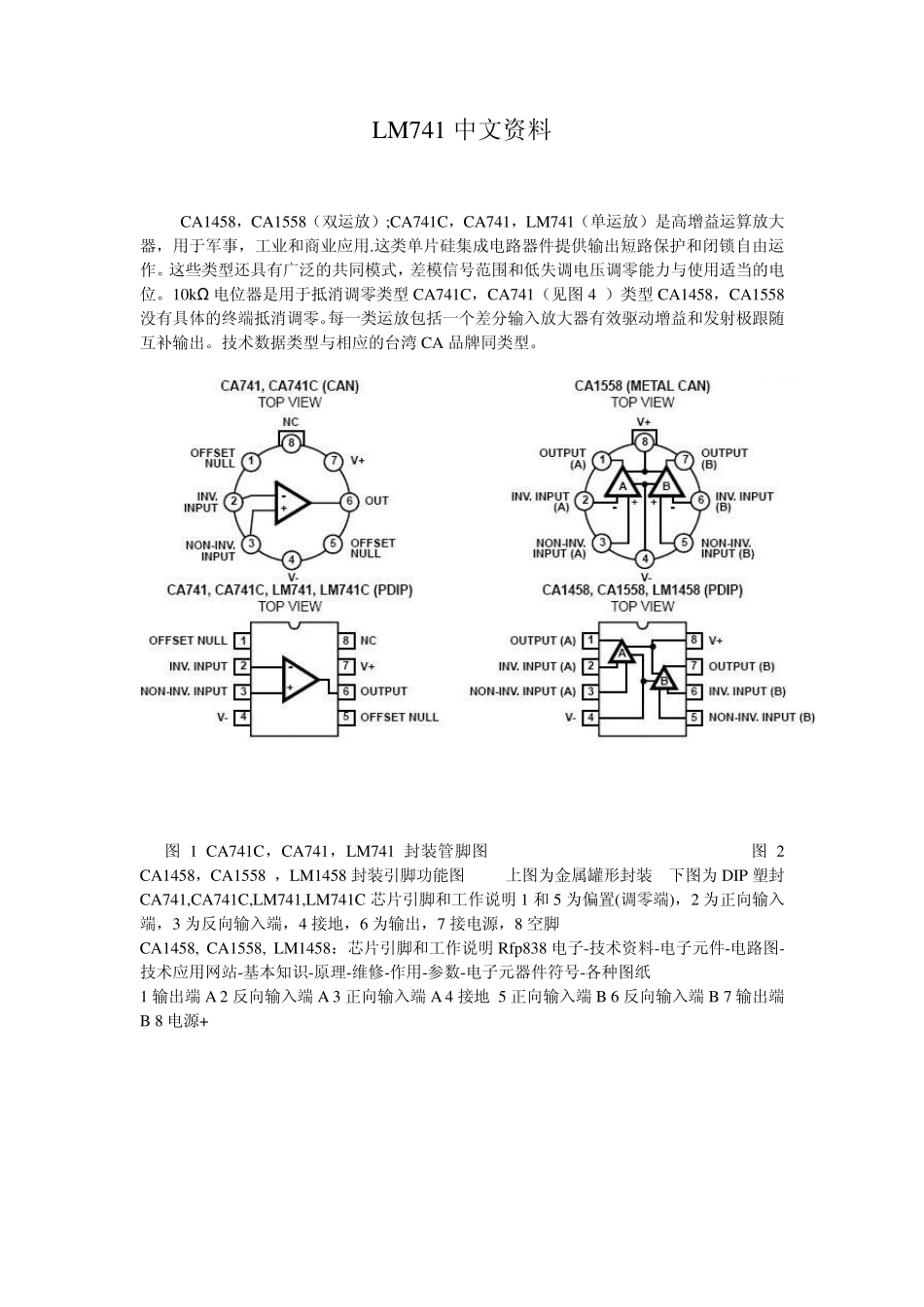

LM741 中文资料 CA1458，CA1558（双运放）;CA741C，CA741，LM741（单运放）是高增益运算放大器，用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。10k Ω 电位器是用于抵消调零类型 CA741C，CA741（见图 4 ）类型 CA1458，CA1558没有具体的终端抵消调零。每一类运放包括一个差分输入放大器有效驱动增益和发射极跟随互补输出。技术数据类型与相应的台湾 CA 品牌同类型。 图 1 CA741C，CA741，LM741 封装管脚图 图 2 CA1458，CA1558 ，LM1458 封装引脚功能图 上图为金属罐形封装 下图为 DIP 塑封 CA741,CA741C,LM741,LM741C 芯片引脚和工作说明 1 和5 为偏置(调零端)，2 为正向输入端，3 为反向输入端，4 接地，6 为输出，7 接电源，8 空脚 CA1458, CA1558, LM1458：芯片引脚和工作说明 Rfp 838 电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸 1 输出端 A 2 反向输入端 A 3 正向输入端 A 4 接地 5 正向输入端 B 6 反向输入端 B 7 输出端B 8 电源+ 图3 内部电 Absolu te Max imu m Ratings 绝对最大额定值 参数 项目 数值 单位 电源电压 CA741C, CA1458, LM741C, LM1458 36 V CA741, CA1558, LM741 44 V Differential Inpu t Voltage 差分输入电压 30 V Inpu t Voltage 输入电压种类 +/- - - Max imu m Ju nction Temperatu re (Plastic Package)最大结温（塑料包装） - 150 ℃ Max imu m Ju nction Temperatu re (Can Package)最大结温（金属罐封装） - 175 ℃ Temperatu re Range 工作温度范围 CA741, CA1558, LM741 -55 - 125 ℃ CA741C, CA1458, LM741C, LM1458 0-70 ℃ Ordering Information 订购信息 PART NUMBER 零件编号 TEMP 温度. RANGE (oC) PACKAGE 封装 PKG. NO. CA0741E -55 to 125 8 Ld PDIP 单运放 E8.3 CA0741CE 0 to 70 8 Ld PDIP 单运放 E8.3 CA1458E 0 to 70 8 Ld PDIP 双运放 E8.3 CA1558E -55 to 125 8 Ld PDIP 双运放 E8.3 CA0741T -55 to 125 8 Pin Metal Can 单运放 T8.C CA0741CT 0 to 70 8 Pin Metal Can 单运放 T8.C C...
