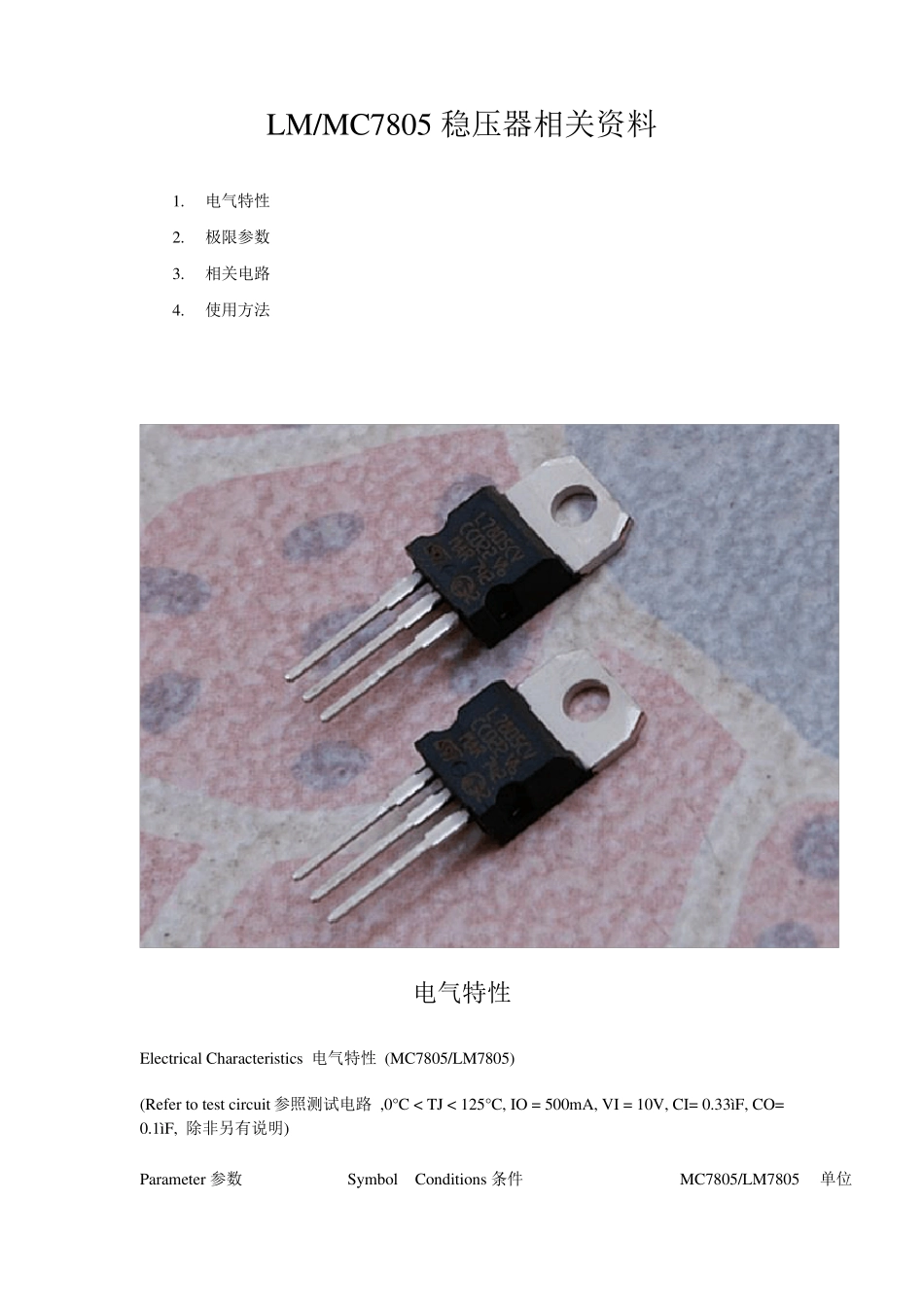

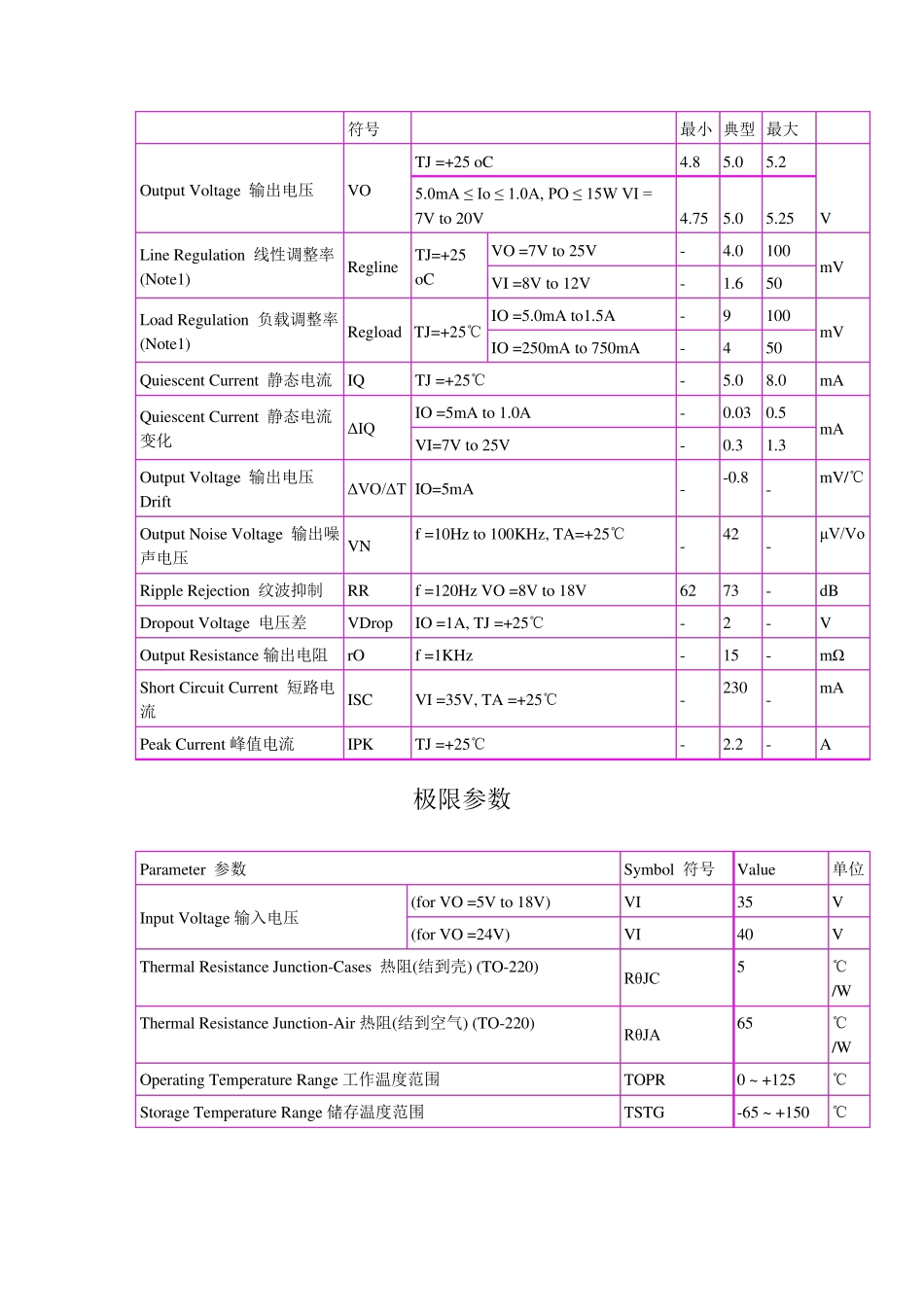

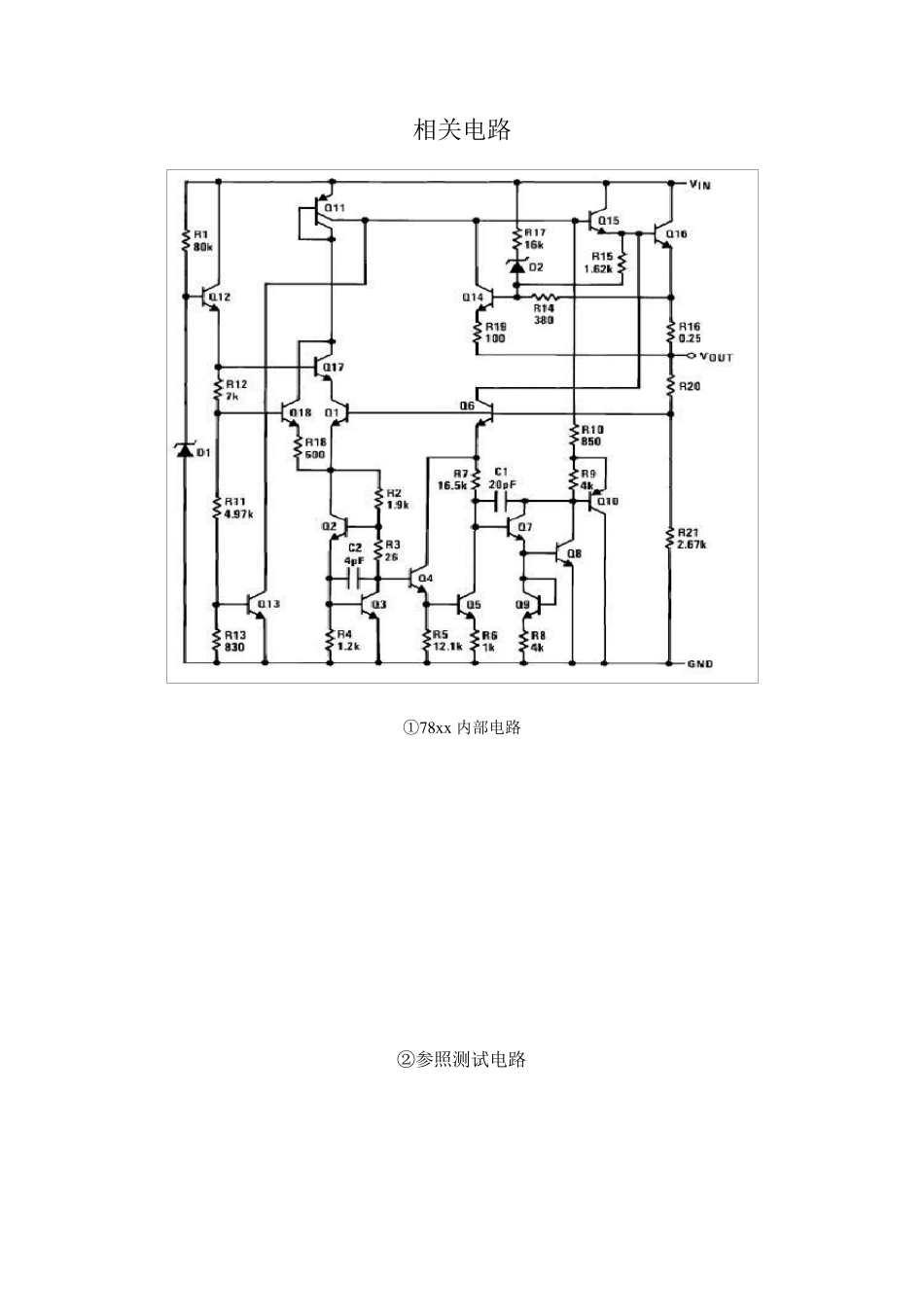

LM/MC7805 稳压器相关资料 1. 电气特性 2. 极限参数 3. 相关电路 4. 使用方法 电气特性 Electrical Characteristics 电气特性 (MC7805/LM7805) (Refer to test circuit 参照测试电路 ,0°C < TJ < 125°C, IO = 500mA, VI = 10V, CI= 0.33ìF, CO= 0.1ìF, 除非另有说明) Parameter 参数 Symbol Conditions 条件 MC7805/LM7805 单位 符号 最小 典型 最大 Output Voltage 输出电压 VO TJ =+25 oC 4.8 5.0 5.2 V 5.0mA ≤ Io ≤ 1.0A, PO ≤ 15W VI = 7V to 20V 4.75 5.0 5.25 Line Regulation 线性调整率(Note1) Regline TJ=+25 oC VO =7V to 25V - 4.0 100 mV VI =8V to 12V - 1.6 50 Load Regulation 负载调整率(Note1) Regload TJ=+25℃ IO =5.0mA to1.5A - 9 100 mV IO =250mA to 750mA - 4 50 Quiescent Current 静态电流 IQ TJ =+25℃ - 5.0 8.0 mA Quiescent Current 静态电流变化 ΔIQ IO =5mA to 1.0A - 0.03 0.5 mA VI=7V to 25V - 0.3 1.3 Output Voltage 输出电压 Drift ΔVO/ΔT IO=5mA - -0.8 - mV/℃ Output Noise Voltage 输出噪声电压 VN f =10Hz to 100KHz, TA=+25℃ - 42 - μV/Vo Ripple Rejection 纹波抑制 RR f =120Hz VO =8V to 18V 62 73 - dB Dropout Voltage 电压差 VDrop IO =1A, TJ =+25℃ - 2 - V Output Resistance 输出电阻 rO f =1KHz - 15 - mΩ Short Circuit Current 短路电流 ISC VI =35V, TA =+25℃ - 230 - mA Peak Current 峰值电流 IPK TJ =+25℃ - 2.2 - A 极限参数 Parameter 参数 Symbol 符号 Value 单位 Input Voltage 输入电压 (for VO =5V to 18V) VI 35 V (for VO =24V) VI 40 V Thermal Resistance Junction-Cases 热阻(结到壳) (TO-220) RθJC 5 ℃/W Thermal Resistance Junction-Air 热阻(结到空气) (TO-220) RθJA 65 ℃/W Operating Temperature Range 工作温度范围 TOPR 0 ~ +125 ℃ Storage Temperature Range 储存温度范围 TSTG -65 ~ +150 ℃ 相关电路 ①7 8 x x 内部电路 ②参照测试电路 ③外形管脚 ④纹波抑制电路 ⑤与 79XX 系列三端稳压构成的正负对称输出电压电路图...
