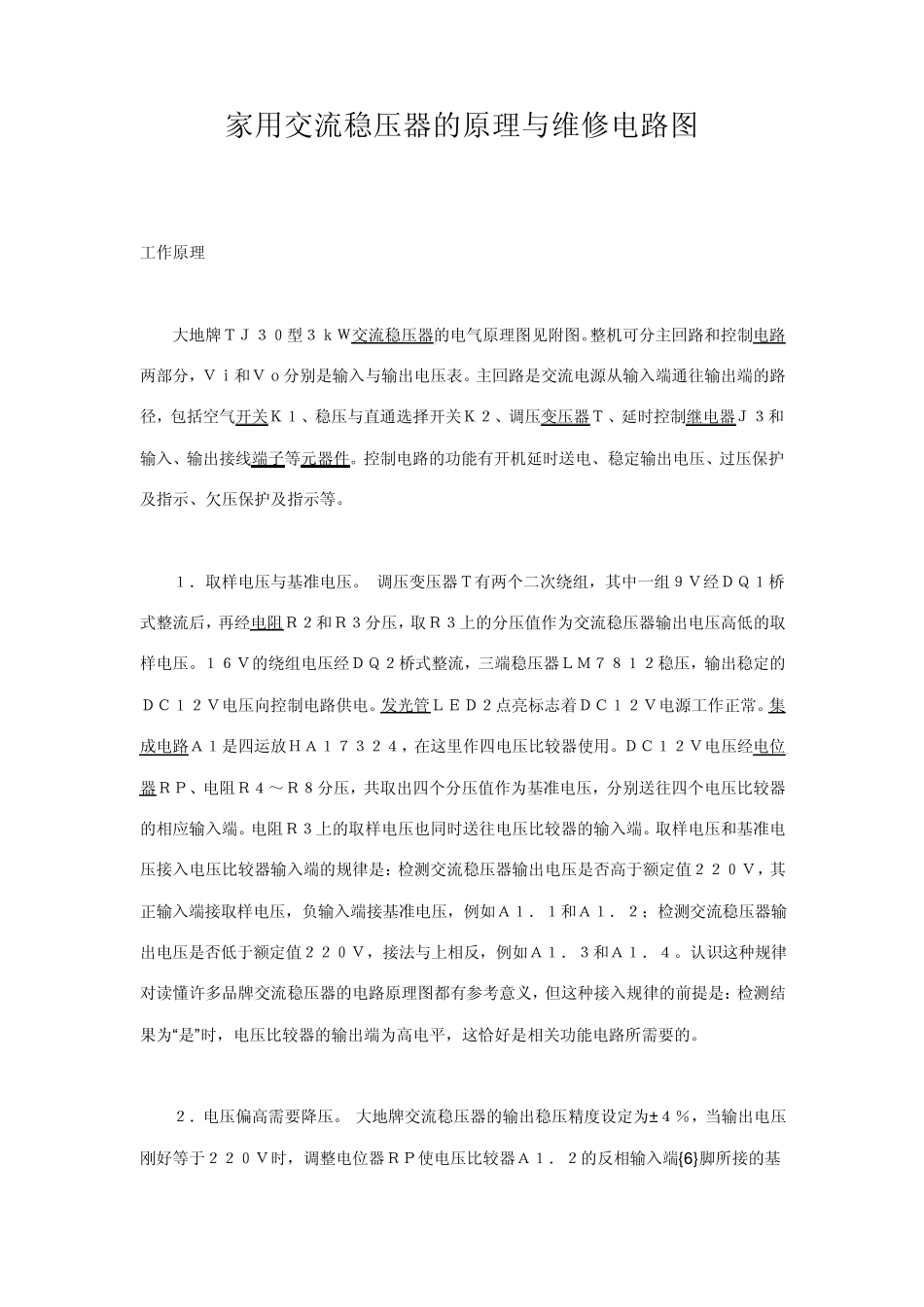

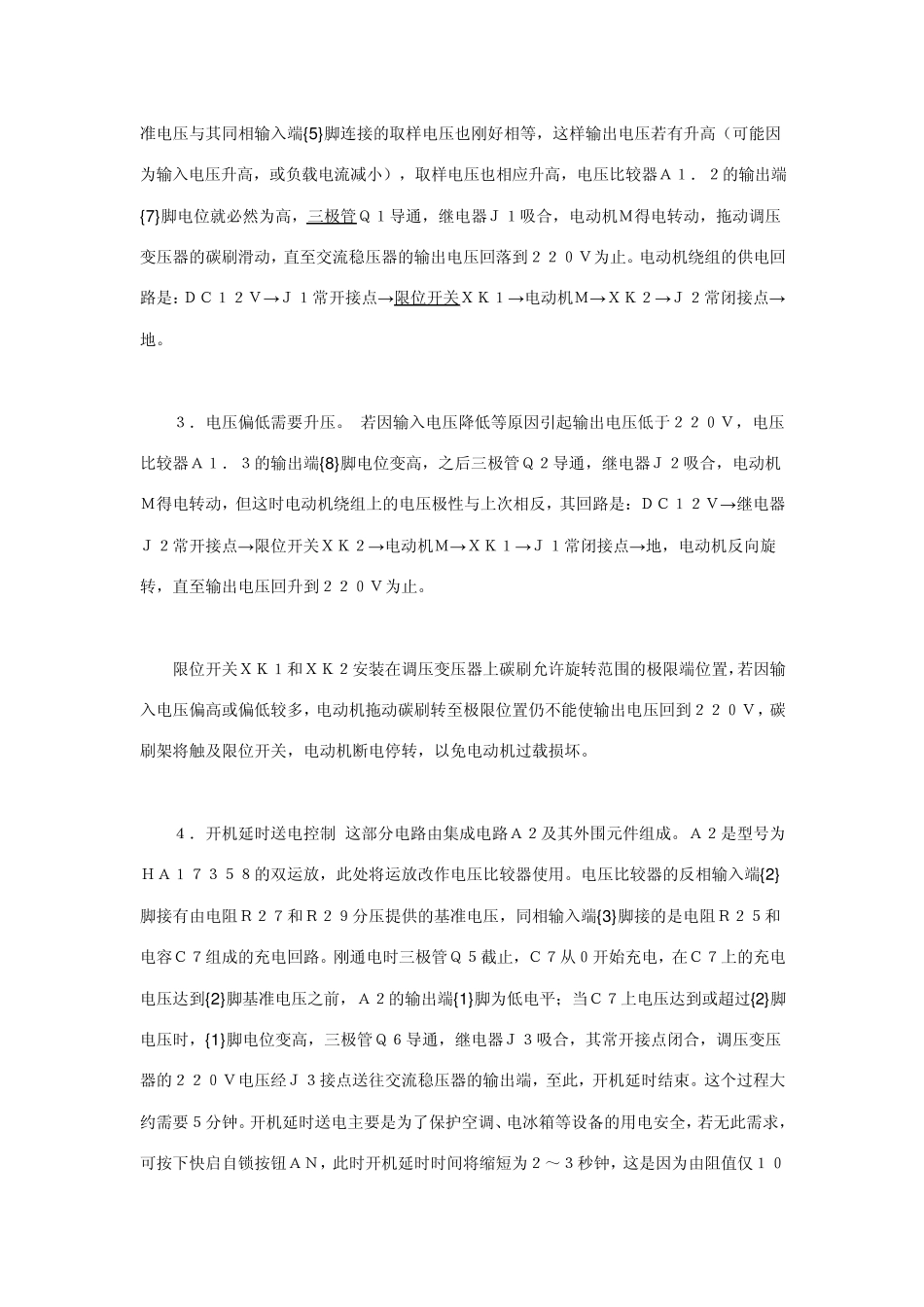

家用交流稳压器的原理与维修电路图 工作原理 大地牌ＴＪ３０型３ｋＷ交流稳压器的电气原理图见附图。整机可分主回路和控制电路两部分，Ｖｉ和Ｖｏ分别是输入与输出电压表。主回路是交流电源从输入端通往输出端的路径，包括空气开关Ｋ１、稳压与直通选择开关Ｋ２、调压变压器Ｔ、延时控制继电器Ｊ３和输入、输出接线端子等元器件。控制电路的功能有开机延时送电、稳定输出电压、过压保护及指示、欠压保护及指示等。 １．取样电压与基准电压。 调压变压器Ｔ有两个二次绕组，其中一组９Ｖ经ＤＱ１桥式整流后，再经电阻Ｒ２和Ｒ３分压，取Ｒ３上的分压值作为交流稳压器输出电压高低的取样电压。１６Ｖ的绕组电压经ＤＱ２桥式整流，三端稳压器ＬＭ７８１２稳压，输出稳定的ＤＣ１２Ｖ电压向控制电路供电。发光管ＬＥＤ２点亮标志着ＤＣ１２Ｖ电源工作正常。集成电路Ａ１是四运放ＨＡ１７３２４，在这里作四电压比较器使用。ＤＣ１２Ｖ电压经电位器ＲＰ、电阻Ｒ４～Ｒ８分压，共取出四个分压值作为基准电压，分别送往四个电压比较器的相应输入端。电阻Ｒ３上的取样电压也同时送往电压比较器的输入端。取样电压和基准电压接入电压比较器输入端的规律是：检测交流稳压器输出电压是否高于额定值２２０Ｖ，其正输入端接取样电压，负输入端接基准电压，例如Ａ１．１和Ａ１．２；检测交流稳压器输出电压是否低于额定值２２０Ｖ，接法与上相反，例如Ａ１．３和Ａ１．４。认识这种规律对读懂许多品牌交流稳压器的电路原理图都有参考意义，但这种接入规律的前提是：检测结果为“是”时，电压比较器的输出端为高电平，这恰好是相关功能电路所需要的。 ２．电压偏高需要降压。 大地牌交流稳压器的输出稳压精度设定为± ４％，当输出电压刚好等于２２０Ｖ时，调整电位器ＲＰ使电压比较器Ａ１．２的反相输入端{6}脚所接的基 准电压与其同相输入端{5}脚连接的取样电压也刚好相等，这样输出电压若有升高（可能因为输入电压升高，或负载电流减小），取样电压也相应升高，电压比较器Ａ１．２的输出端{7}脚电位就必然为高，三极管Ｑ１导通，继电器Ｊ１吸合，电动机Ｍ得电转动，拖动调压变压器的碳刷滑动，直至交流稳压器的输出电压回落到２２０Ｖ为止。电动机绕组的供电回路是：ＤＣ１２Ｖ→Ｊ１常开接点→限位开关ＸＫ１→电动机Ｍ→ＸＫ２→Ｊ２常闭接点→地。 ３．电压偏低需要升压。 若因输入电压降低等原因引起输出电压低于２２０Ｖ，电压比较器Ａ１．３的输...
