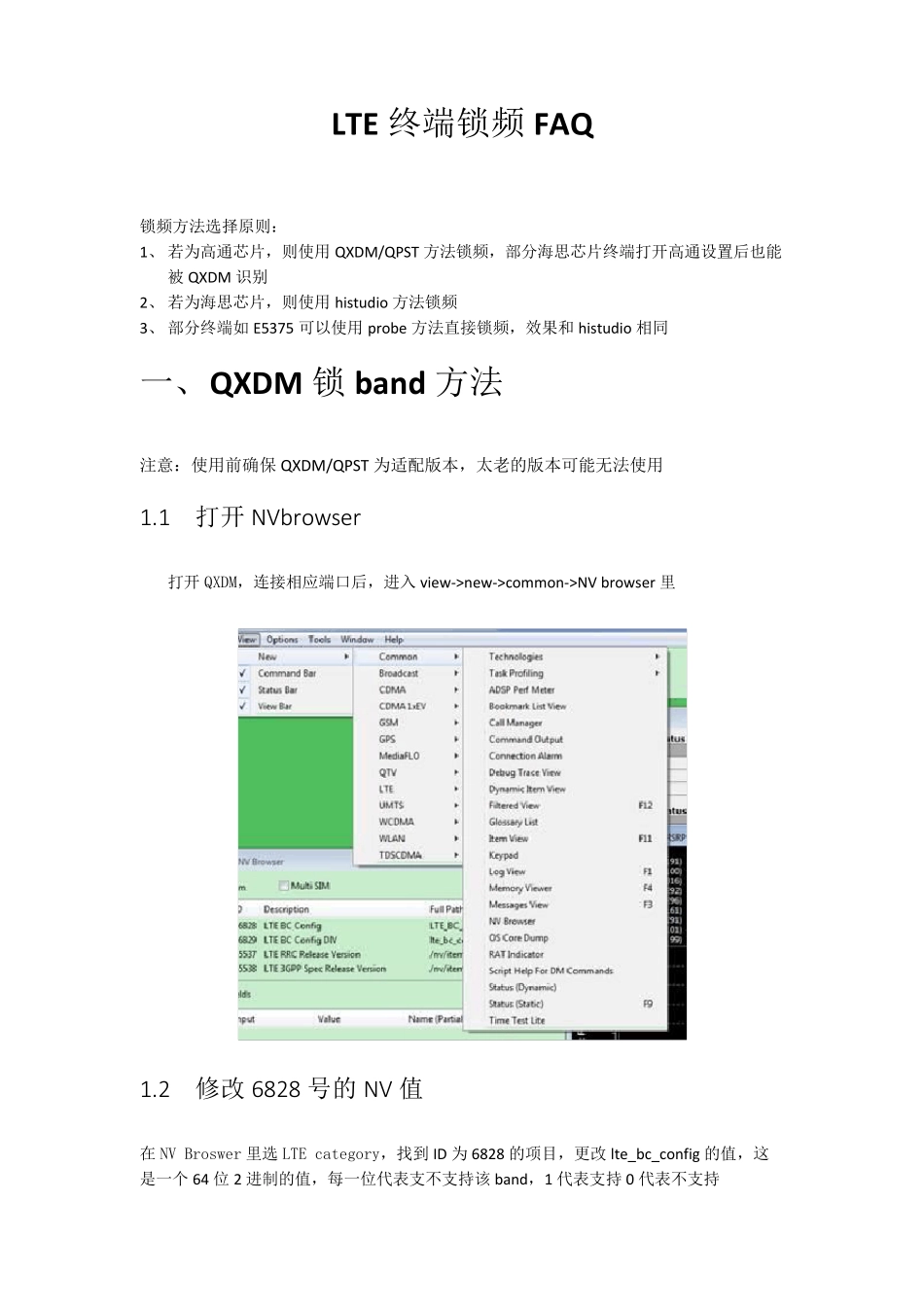

LTE 终端锁频FAQ 锁频方法选择原则： 1、 若为高通芯片，则使用 QXDM/QPST 方法锁频，部分海思芯片终端打开高通设置后也能被 QXDM 识别 2、 若为海思芯片，则使用 histudio 方法锁频 3、 部分终端如 E5375 可以使用 probe 方法直接锁频，效果和 histudio 相同 一、 QXDM 锁band 方法 注意：使用前确保 QXDM/QPST 为适配版本，太老的版本可能无法使用 1.1 打开 NVbrow ser 打开 QXDM，连接相应端口后，进入 view ->new ->common->NV brow ser 里 1.2 修改 6828 号的 NV 值 在 NV Broswer 里选LTE category，找到 ID 为 6828 的项目，更改 lte_bc_config 的值，这是一个 64 位 2 进制的值，每一位代表支不支持该 band，1 代表支持 0 代表不支持 1.3 NV 配置值说明 以G620 为例，G620 默认支持band1/3/41，所以初始默认的lte_bc_config 值为 0x10000000005（10 进制为1099511627781） 若想让G620 只支持TDD，锁住TDD 功能，即让G620 锁住band41，把lte_bc_config 的值改为0x10000000000 即可。 二、QPST 锁频方法 2.1 打开 EFS explorer 确保 QPST 能识别手机端口后，在开始菜单进入 QPST->EFS explorer，连接相应的手机端口，建立连接 2.2 编写camp_band_earfcn 文件 使用UltraEdit 打开camp_band_earfcn 文件，点hex 按钮换算16 进制显示，根据实际项目需要编写该值。 说明：高 4 位代表 band 号，低 4 位代表频点，但是顺序是 CDBA，如 40340 频点换算成 16 进制是 9D94，则写入 29 00 94 9D. 2.3 写入 camp_band_earfcn 文件 在 EFS explorer 里进入 nv/item_files/modem/lte 目录并新建 ML1 目录，将修改好的camp_band_earfcn 文件丢入该目录即可，若想取消锁频，删除 ML1 目录的该文件即可 三、HISTU DIO 锁频方法 3.1 用串口工具发送 AT 命令打开调试端口 终端在出厂时只开放了 PC UI Interface 端口，使用串口工具或者 histu dio 自带的 AT 工具发送以下命令后，重启终端即可识别所有调试端口 AT^OPWORD=GL04P2012 AT^SETPORT="A1,A2;14,13,12,A,3,16,5,A1,A2" at^tmode=3 3.2 连接相应端口后，修改NV 值锁频 如下图点connection 进入设置，上一步开启了相应端口后会自动读取出来。直接点OK 即可 按下图方法打开0xd232 的NV 值，该值的4 个属性解释如下，根据实际需要修...
