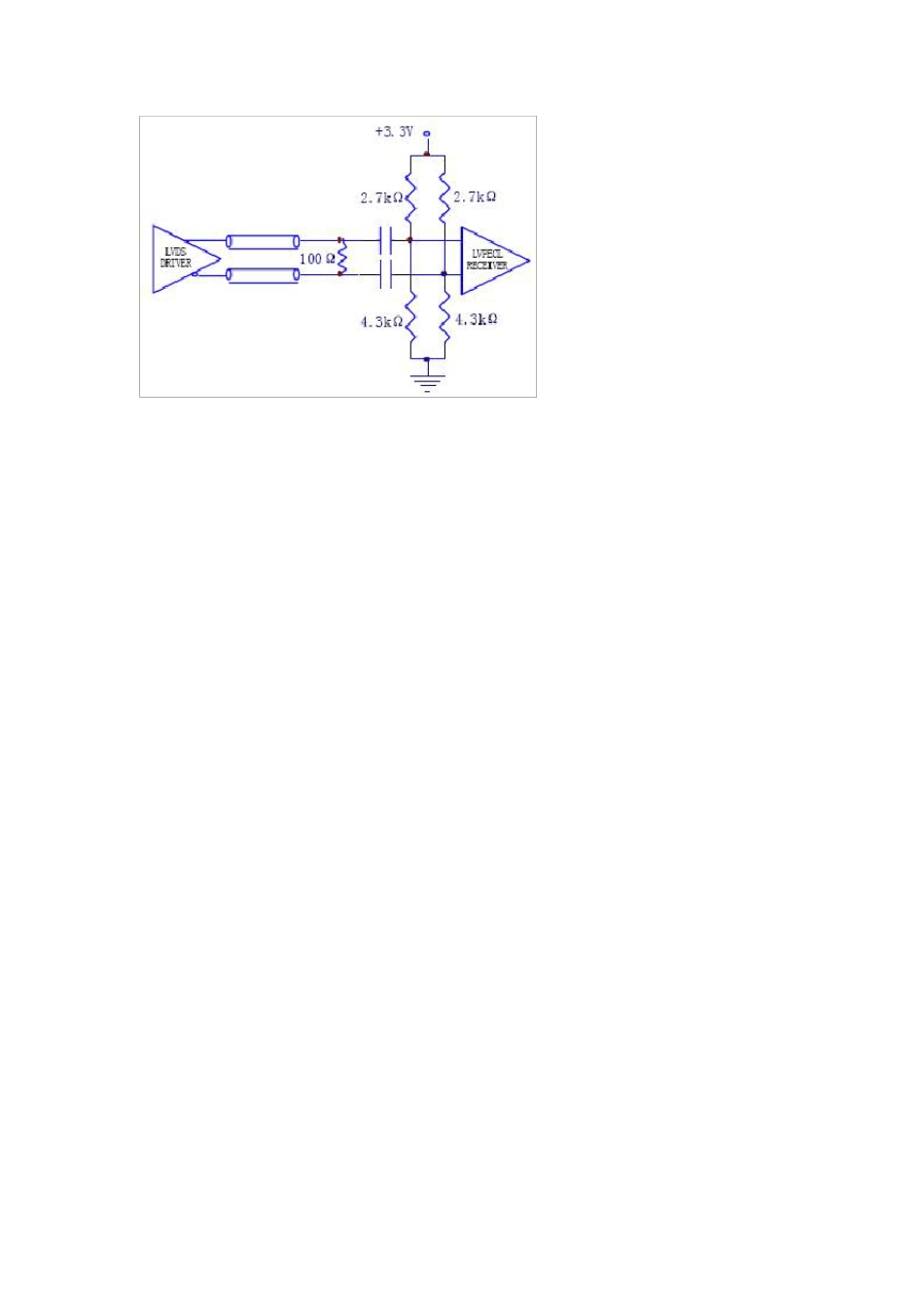

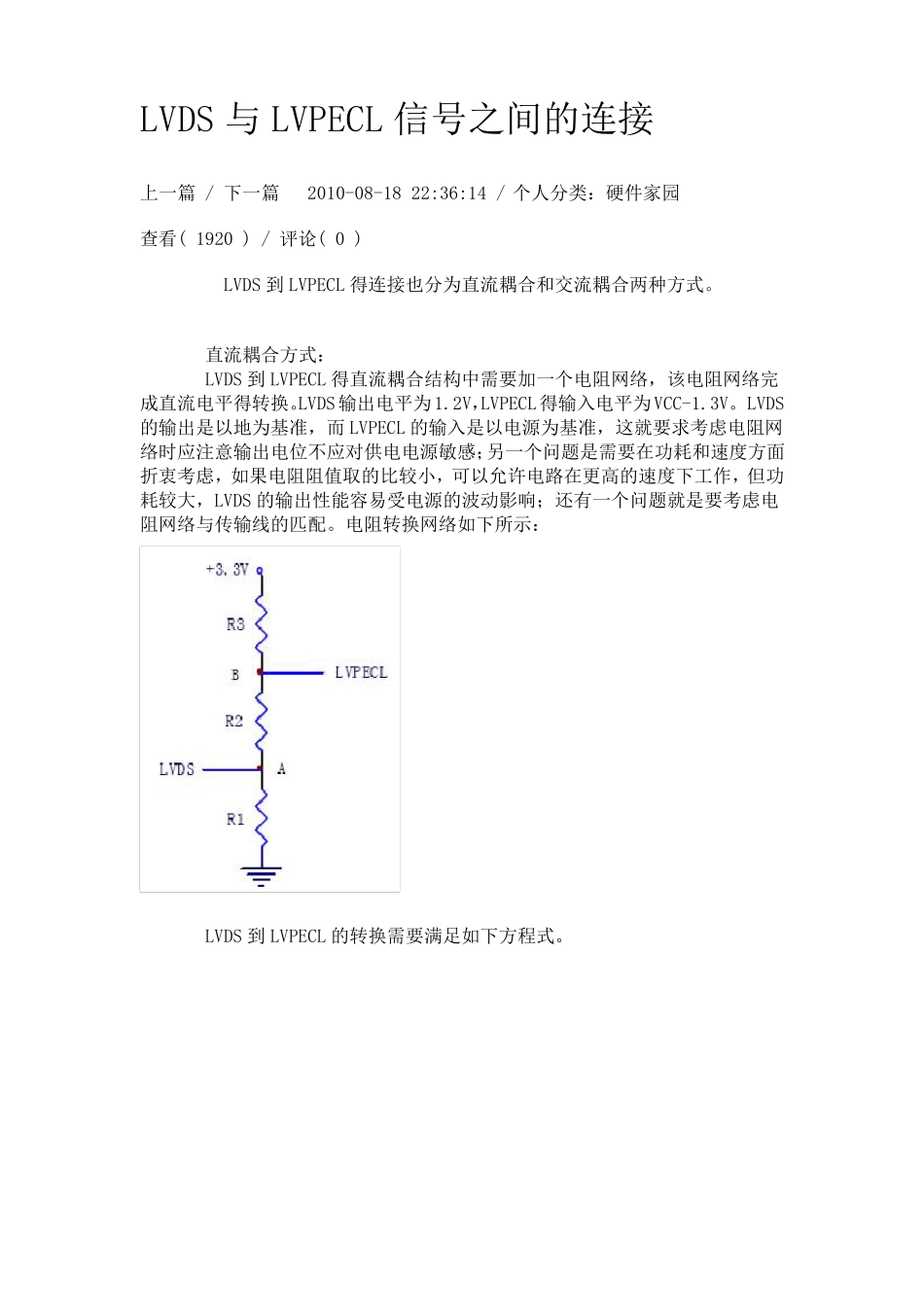

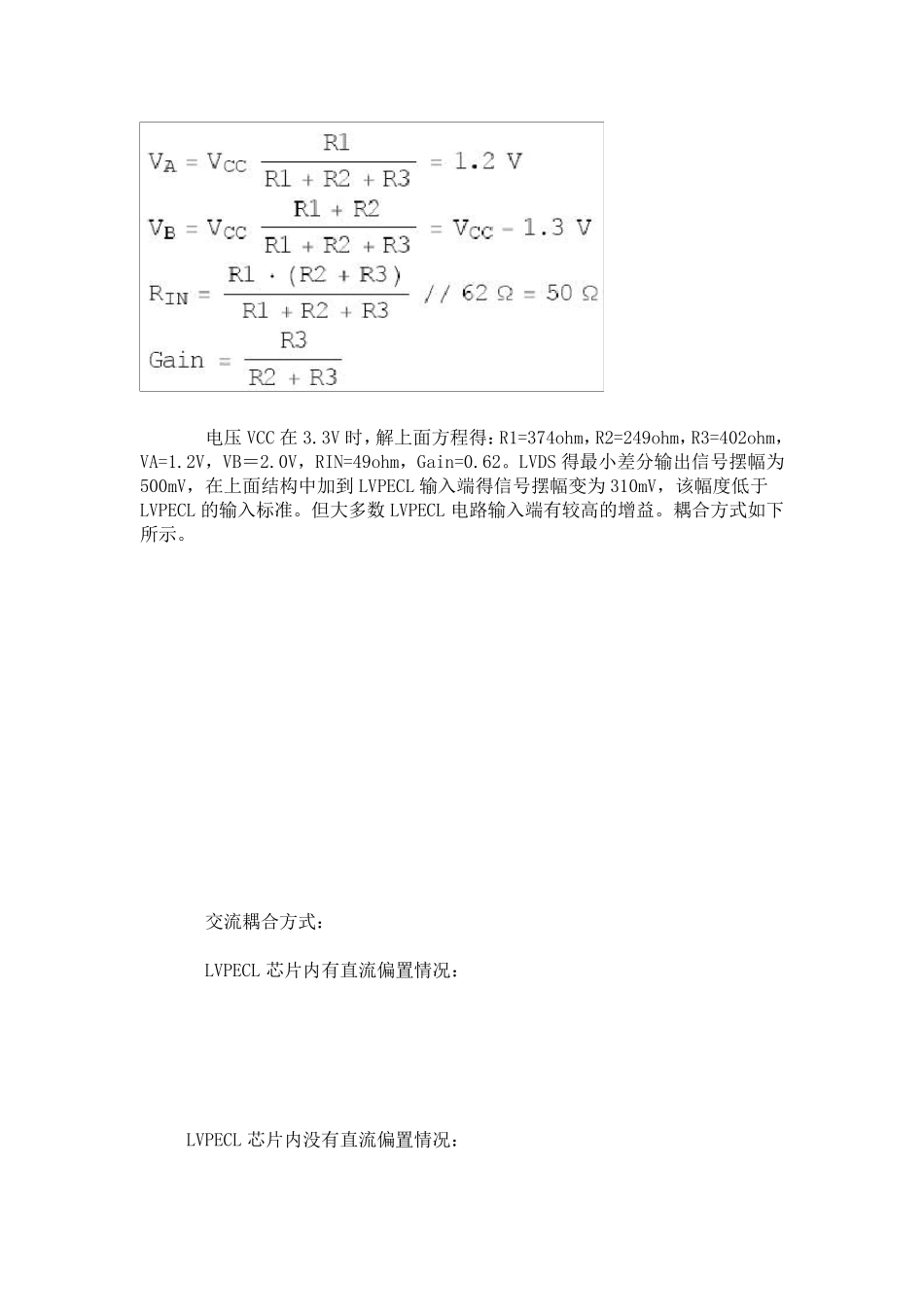

LVDS 与LVPECL 信号之间的连接 上一篇 / 下一篇 2010-08-18 22:36:14 / 个人分类:硬件家园 查看( 1920 ) / 评论( 0 ) LVDS 到LVPECL 得连接也分为直流耦合和交流耦合两种方式。 直流耦合方式: LVDS 到LVPECL 得直流耦合结构中需要加一个电阻网络,该电阻网络完成直流电平得转换。LVDS输出电平为1.2V,LVPECL得输入电平为VCC-1.3V。 LVDS的输出是以地为基准,而 LVPECL 的输入是以电源为基准,这就要求考虑电阻网络时应注意输出电位不应对供电电源敏感;另一个问题是需要在功耗和速度方面折衷考虑,如果电阻阻值取的比较小,可以允许电路在更高的速度下工作,但功耗较大,LVDS 的输出性能容易受电源的波动影响;还有一个问题就是要考虑电阻网络与传输线的匹配。电阻转换网络如下所示: LVDS 到LVPECL 的转换需要满足如下方程式。 电压VCC 在3.3V 时,解上面方程得:R1=374ohm,R2=249ohm,R3=402ohm,VA=1.2V,VB=2.0V,RIN=49ohm,Gain=0.62。LVDS 得最小差分输出信号摆幅为500mV,在上面结构中加到 LVPECL 输入端得信号摆幅变为 310mV,该幅度低于LVPECL 的输入标准。但大多数 LVPECL 电路输入端有较高的增益。耦合方式如下所示。 交流耦合方式: LVPECL 芯片内有直流偏置情况: LVPECL 芯片内没有直流偏置情况: LVPECL 信号与LVDS 信号之间的连接 上一篇 / 下一篇 2010-08-18 22:02:18 / 个人分类:硬件家园 查看( 1357 ) / 评论( 0 ) LVPECL 到LVDS 的连接方式有直流耦合和交流耦合两种方式。 直流耦合方式: LVPECL 到LVDS 的直流耦合结构需要一个电阻网络,设计网络时需要考虑以下几点:首先,我们知道当负载是 50ohm 接到VCC-2V 时,LVPECL 的输出性能是最优的,因此我们考虑该电阻网络应该与最优负载等效;然后我们还要考虑该电阻网络引入的衰减不应太大,LVPECL 输出信号经衰减后仍能落在 LVDS 的有效输入范围内。注意 LVDS 的输入差分阻抗为 100ohm,或者每个单端到虚拟地为50ohm,该阻抗不提供直流通路,这里意味着 LVDS 输入交流阻抗与直流阻抗不等。分压电阻网络如下所示: 要完成由 LVPECL 到LVDS 的逻辑转换,需要满足如下方程式。 解方程得:R1=182ohm,R2=48ohm,R3=48ohm,VA=1.14V,RAC=51.8ohm,RDC=62.8ohm,Gain=0.337。连接方式如下: 交流耦合情况: LVPECL 到LVDS 的交流耦合如下图所示,LVPECL 的输出端到地需加直流偏...
