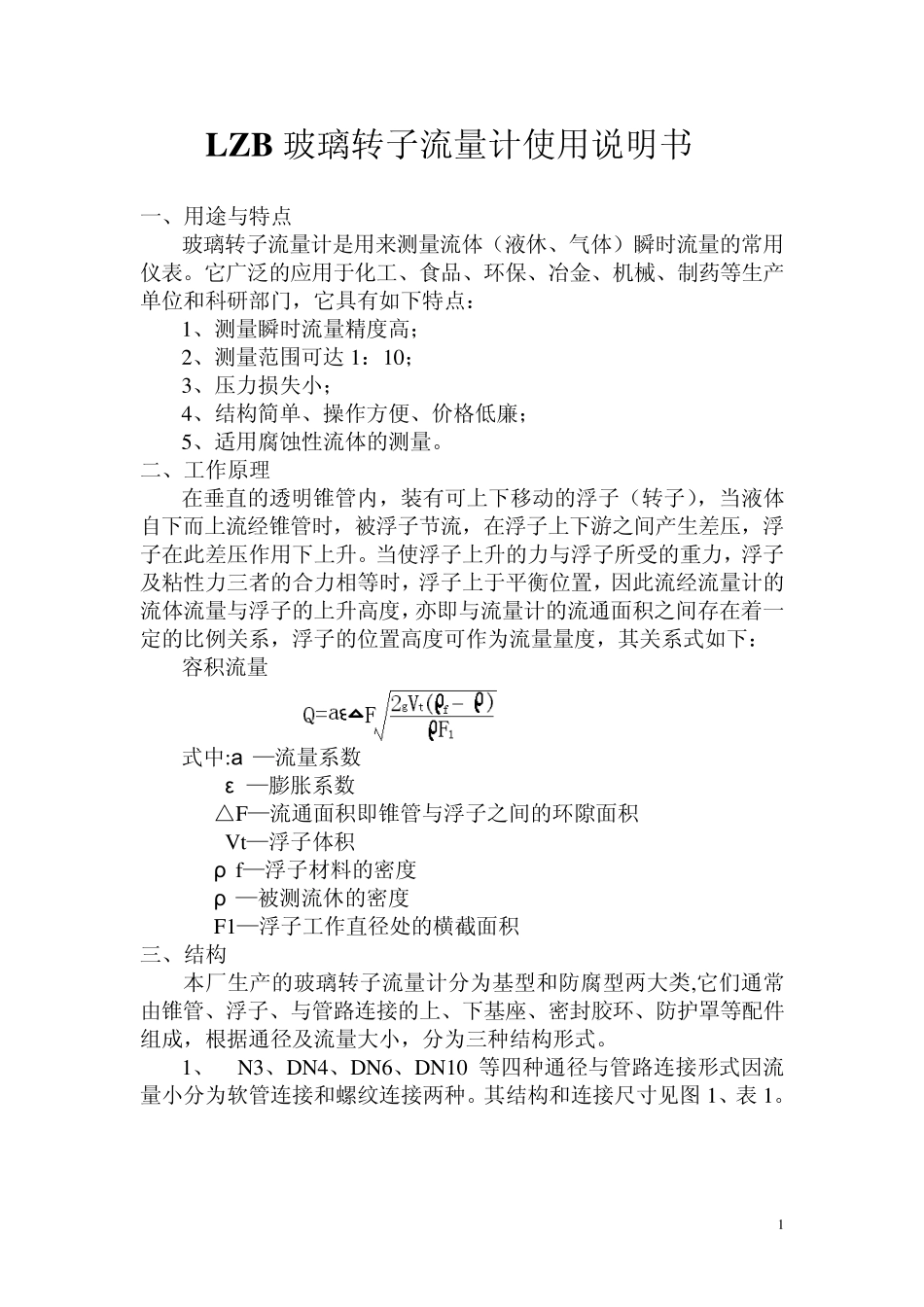

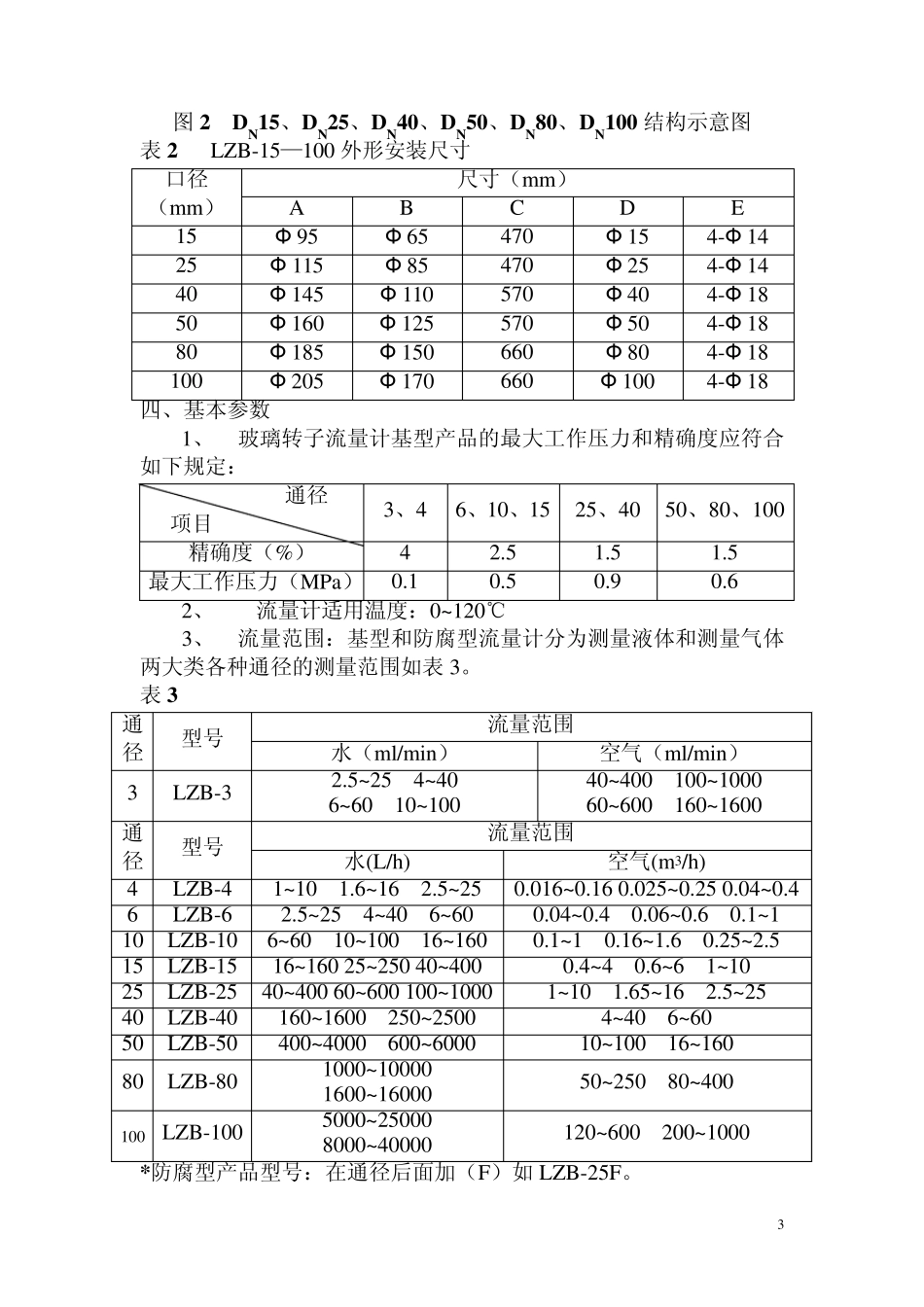

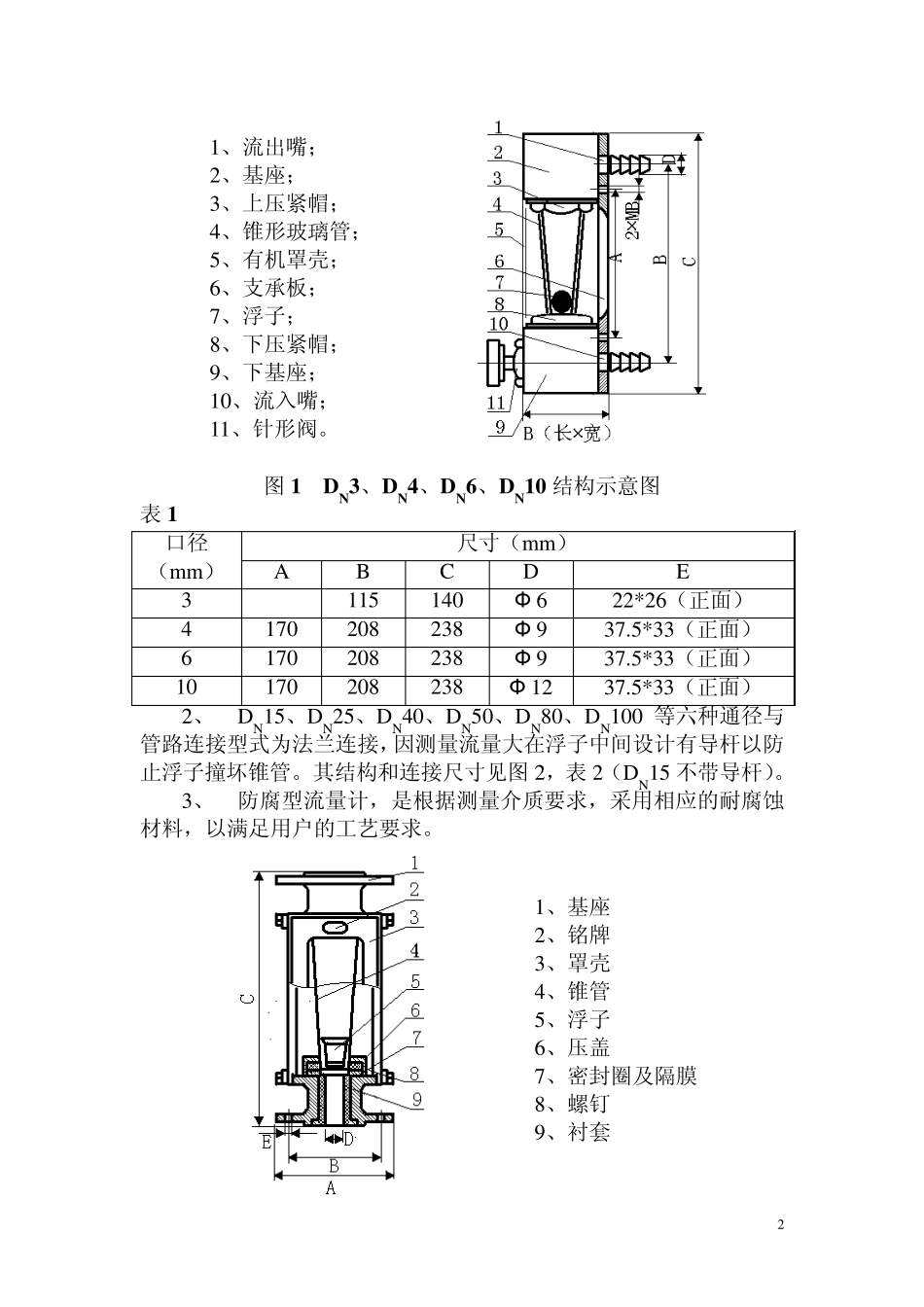

1 L Z B 玻璃转子流量计使用说明书 一、用途与特点 玻璃转子流量计是用来测量流体(液休、气体)瞬时流量的常用仪表。它广泛的应用于化工、食品、环保、冶金、机械、制药等生产单位和科研部门,它具有如下特点: 1、测量瞬时流量精度高; 2、测量范围可达 1:10; 3、压力损失小; 4、结构简单、操作方便、价格低廉; 5、适用腐蚀性流体的测量。 二、工作原理 在垂直的透明锥管内,装有可上下移动的浮子(转子),当液体自下而上流经锥管时,被浮子节流,在浮子上下游之间产生差压,浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力,浮子及粘性力三者的合力相等时,浮子上于平衡位置,因此流经流量计的流体流量与浮子的上升高度,亦即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度,其关系式如下: 容积流量 式中:а —流量系数 ε —膨胀系数 △F—流通面积即锥管与浮子之间的环隙面积 Vt—浮子体积 ρ f—浮子材料的密度 ρ —被测流休的密度 F1—浮子工作直径处的横截面积 三、结构 本厂生产的玻璃转子流量计分为基型和防腐型两大类,它们通常由锥管、浮子、与管路连接的上、下基座、密封胶环、防护罩等配件组成,根据通径及流量大小,分为三种结构形式。 1、 N3、DN4、DN6、DN10 等四种通径与管路连接形式因流量小分为软管连接和螺纹连接两种。其结构和连接尺寸见图 1、表 1。 2 1、流出嘴; 2、基座; 3、上压紧帽; 4、锥形玻璃管; 5、有机罩壳; 6、支承板; 7、浮子; 8、下压紧帽; 9、下基座; 10、流入嘴; 11、针形阀。 图 1 D N3、D N4、D N6、D N10 结构示意图 表 1 口径(mm) 尺寸(mm) A B C D E 3 115 140 Ф 6 22*26(正面) 4 170 208 238 Ф 9 37.5*33(正面) 6 170 208 238 Ф 9 37.5*33(正面) 10 170 208 238 Ф 12 37.5*33(正面) 2、 DN15、DN25、DN40、DN50、DN80、DN100 等六种通径与管路连接型式为法兰连接,因测量流量大在浮子中间设计有导杆以防止浮子撞坏锥管。其结构和连接尺寸见图 2,表 2(DN15 不带导杆)。 3、 防腐型流量计,是根据测量介质要求,采用相应的耐腐蚀材料,以满足用户的工艺要求。 1、基座 2、铭牌 3、罩壳 4、锥管 5、浮子 6、压盖 7、密封圈及隔膜 8、螺钉 9、衬套 3 图2 D N15、D N25、D N40、D N50、D N80、D N100 结...
