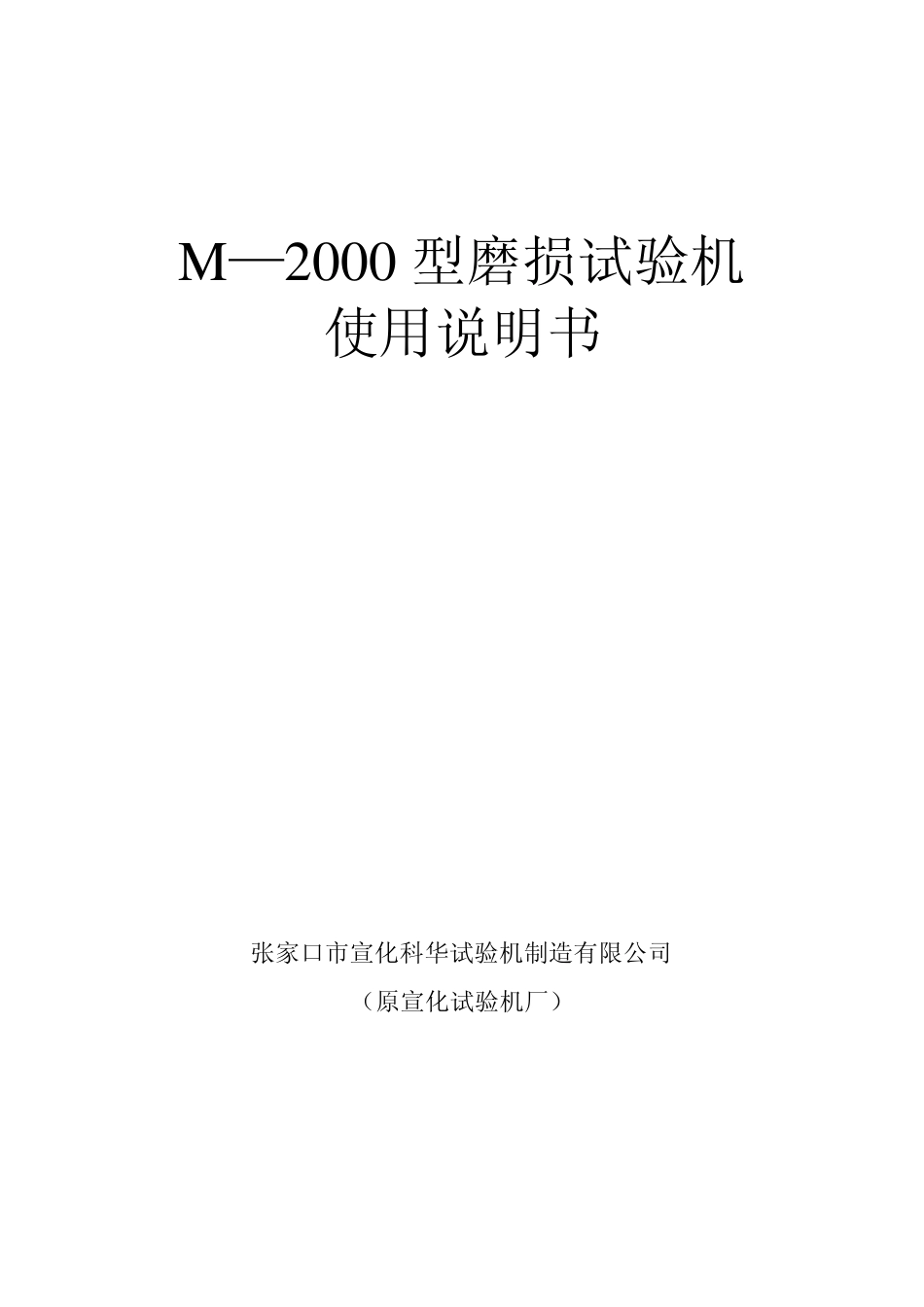

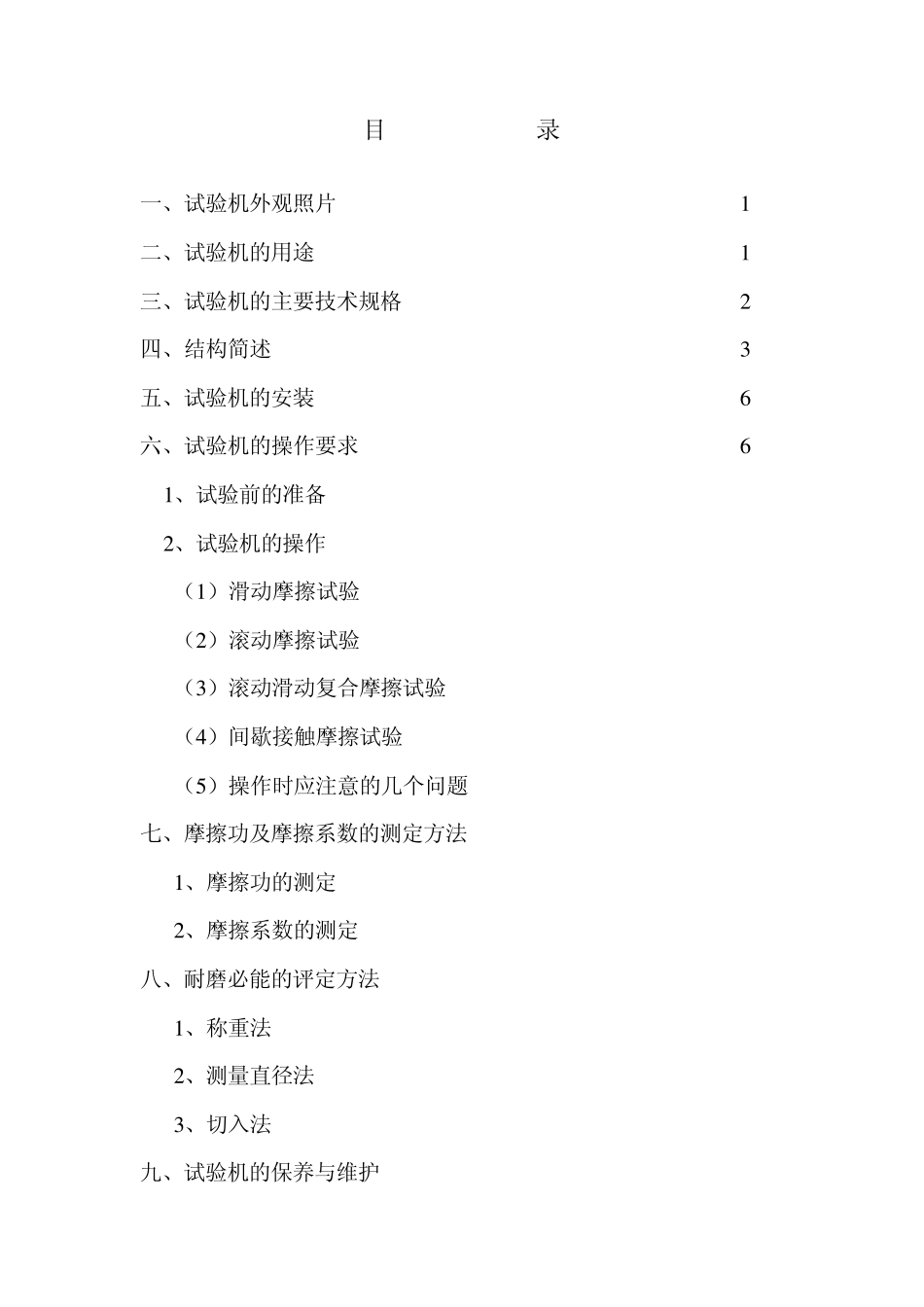

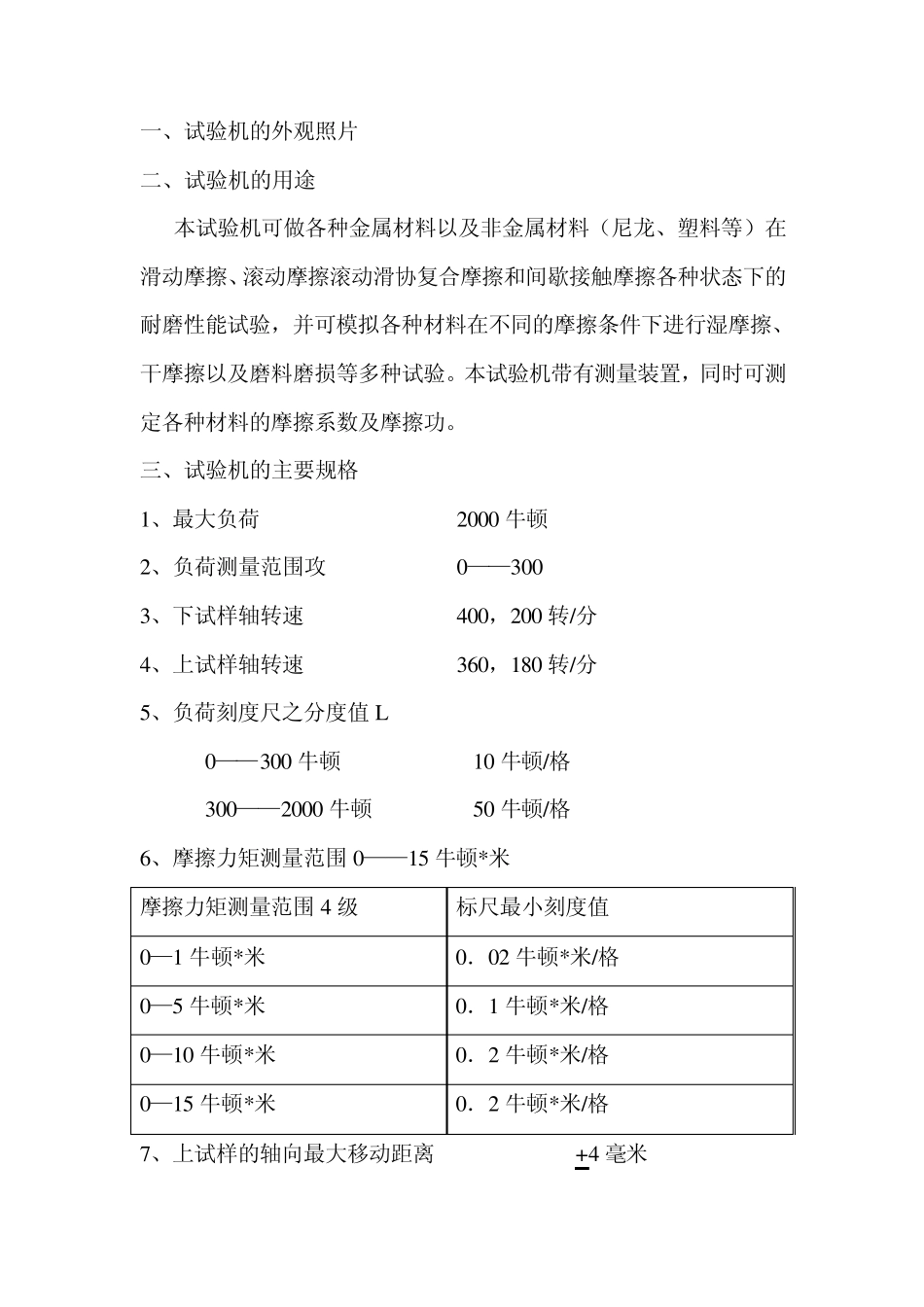

M —2000 型磨损试验机 使用说明书 张家口市宣化科华试验机制造有限公司 （原宣化试验机厂） 目 录 一、试验机外观照片 1 二、试验机的用途 1 三、试验机的主要技术规格 2 四、结构简述 3 五、试验机的安装 6 六、试验机的操作要求 6 1 、试验前的准备 2 、试验机的操作 （1 ）滑动摩擦试验 （2 ）滚动摩擦试验 （3 ）滚动滑动复合摩擦试验 （4 ）间歇接触摩擦试验 （5 ）操作时应注意的几个问题 七、摩擦功及摩擦系数的测定方法 1 、摩擦功的测定 2 、摩擦系数的测定 八、耐磨必能的评定方法 1 、称重法 2 、测量直径法 3 、切入法 九、试验机的保养与维护 一、试验机的外观照片 二、试验机的用途 本试验机可做各种金属材料以及非金属材料（尼龙、塑料等）在滑动摩擦、滚动摩擦滚动滑协复合摩擦和间歇接触摩擦各种状态下的耐磨性能试验，并可模拟各种材料在不同的摩擦条件下进行湿摩擦、干摩擦以及磨料磨损等多种试验。本试验机带有测量装置，同时可测定各种材料的摩擦系数及摩擦功。 三、试验机的主要规格 1、最大负荷 2000 牛顿 2、负荷测量范围攻 0——300 3、下试样轴转速 400，200 转/分 4、上试样轴转速 360，180 转/分 5、负荷刻度尺之分度值 L 0——300 牛顿 10 牛顿/格 300——2000 牛顿 50 牛顿/格 6、摩擦力矩测量范围0——15 牛顿*米 摩擦力矩测量范围4 级 标尺最小刻度值 0—1 牛顿*米 0．02 牛顿*米/格 0—5 牛顿*米 0．1 牛顿*米/格 0—10 牛顿*米 0．2 牛顿*米/格 0—15 牛顿*米 0．2 牛顿*米/格 7、上试样的轴向最大移动距离 +4 毫米 8、双速电动机： （1）三相，380V，50Hz （2）转速 2870；1440 转/分 （3）功率1kw,0.75kw 9、试验机外形尺寸（长×宽×高） 970×660×1100 毫米 10、重量 约 500 千克 四、结构简述 1、上下试样轴的动转： 双速电动机（1）通过三角皮带（3）齿轮（4）带动下试样轴（12）使下试样轴以 200 转/分（或 400 转/分）的速度转动；通过蜗杆轴（44），滑动齿轮（47）和齿轮（480 的传递，使上下试样轴（14）以 180 转/分（或 360 转/分）的速度转动。当上下试样轴都转动且两试样直径相同时，由于上下试样轴转速度不同，（除滚动摩擦外），则在试样间有 10%的滑率，使试样间带有滑动摩擦；改变试样直径，即可使这种滑率增大或减少，如果提高滑动速度，将滑动齿轮（47）移至...
