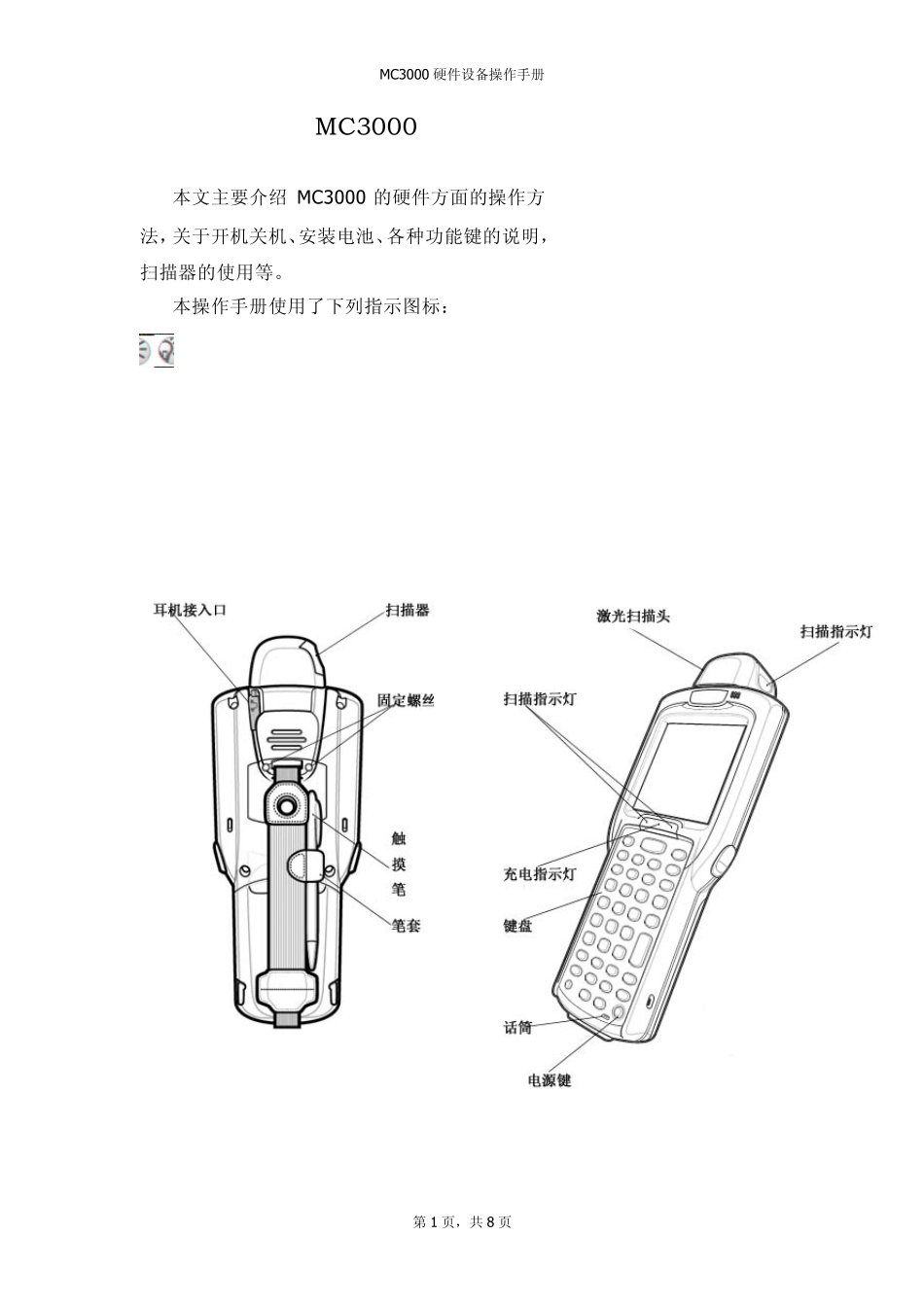

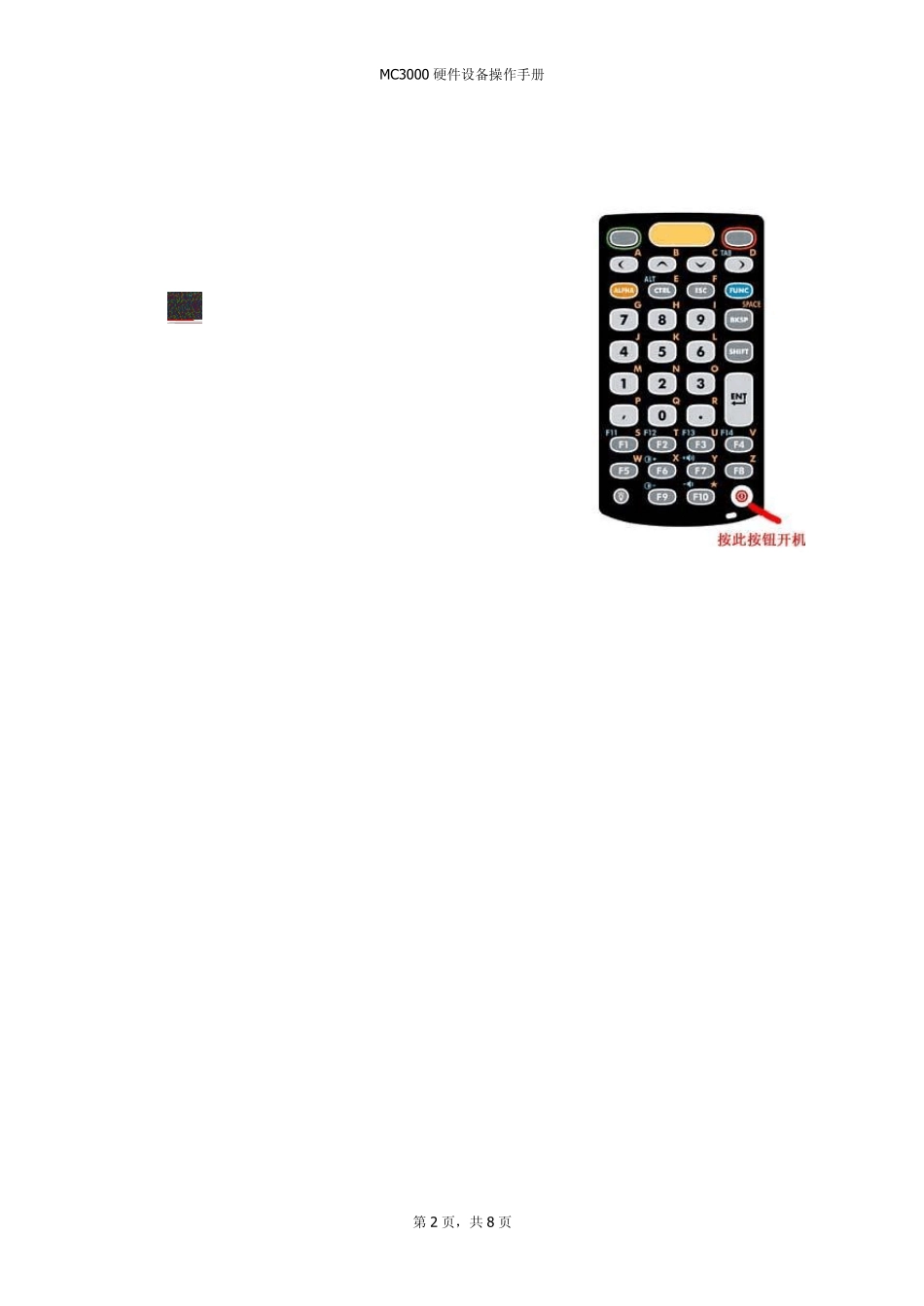

M C3000 硬件设备操作手册 第 1 页，共 8 页 M C3000 硬件设备操作手册 本文主要介绍 M C3000 的硬件方面的操作方法，关于开机关机、安装电池、各种功能键的说明，扫描器的使用等。 本操作手册使用了下列指示图标： M C3000 硬件设备操作手册 第 2 页，共 8 页 M C3000 硬件设备操作手册 第 3 页，共 8 页 三、电池充电 M C3000充电有两种方式：直充或座充。 直充是直接把电池放在底座的后面电池仓中，连好电源线即可，如右图右上角所示。 座 充 是 可 以 直 接 把M C3000 插在底座中充电。只要电源指示灯跳动即可，一旦充电结束，指示灯则会长亮。 四、扫描器的使用 M C3000 的扫描器设计的非常出色，可以270 度旋转，对于一些特殊位置的条码，可以调节扫描头的 位置，非常方便准确 的扫描 条码内容 。 M C3000 硬件设备操作手册 第 4 页，共 8 页 MC3000 硬件设备操作手册 第 5 页，共 8 页 六、键盘按键说明 这里先把 MC3000 的 38 个按键分成 4 个区， 一区主要是方向键，从左往右依次是：向左，向上，向下，向右四个方向。 二区主要是功能键，实现系统级的操作；从左往右依次是：ALPHA 输入法选择键、CTRL 键、ESC 退出键、FUNC 组合键、BACK 后退键、SHIFT 功能键、ENT 回车键。 三区主要是数字键，实现 0—9 十个数字的输入。还有小数点和逗号键。 四区主要是 F 功能键，是 F1—F10 的操作，不同的键有不同的功能，如 F1 是帮助，ALT+F4 是关闭。 打开或关闭 PDA 屏幕。 输入法切换按钮。按下此按钮，在屏幕状态栏里会显示 ALP字符，此时可以按对应的黄色字母键输入字符 FUNC 键，一种组合按钮，按下后状态栏显示 F，键盘上有很多蓝色字符的按钮，需要先按此按钮才能得到蓝色按钮的功能。 数字键，按对应数字可在输入框中输入。 MC3000 硬件设备操作手册 第 6 页，共 8 页 SHIFT按钮，黄色字符输入前必按。状态栏显示硬符号，小数点。 下面介绍几个特殊的功能按钮： 图标 方法 灰度减少，先按 FUNC 键，状态栏出现 音量增大，先按 FUNC 键，状态栏出现 音量减小，先按 FUNC 键，状态栏出现M C3000 硬件设备操作手册 第 7 页，共 8 页 MC3000 硬件设备操作手册 第 8 页，共 8 页 任务栏图标说明： 图标 说明 出现此图标说明ALT按钮被选中。 SHIFT按钮被选中。 电池电量显示。 后备电池电量低。 同步程序准备中。 无线网络未连接。
