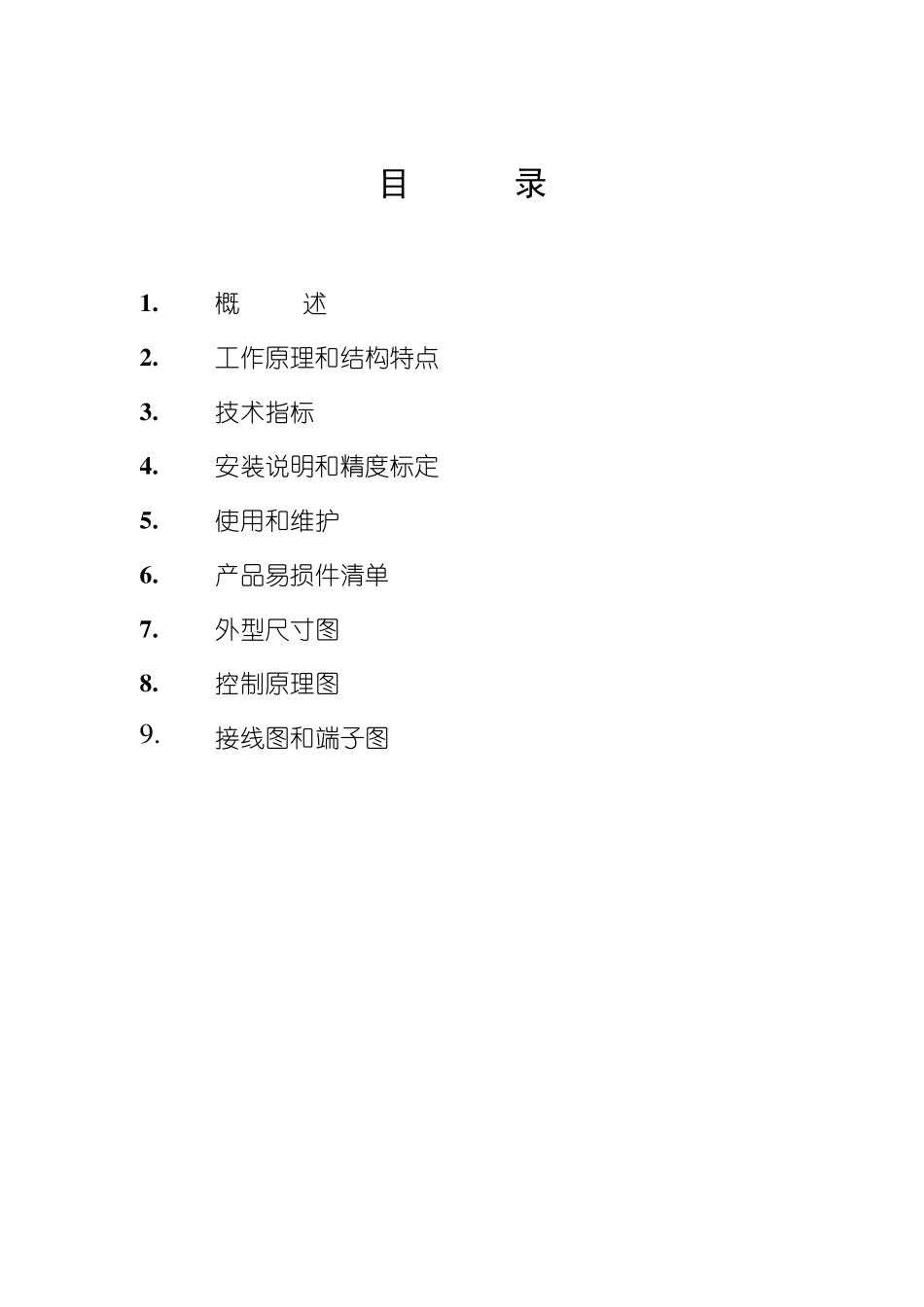

MDGV 系列密封式皮带定量给料机 使 用 说 明 书 合肥水泥研究设计院 合肥中亚建材装备有限责任公司 目 录 1 . 概 述 2 . 工作原理和结构特点 3 . 技术指标 4 . 安装说明和精度标定 5 . 使用和维护 6 . 产品易损件清单 7 . 外型尺寸图 8 . 控制原理图 9 . 接线图和端子图 第 3 页 共 6 页 1、概述 MDGV 系列全密封皮带定量给料机是我公司消化吸收德国申克DEL 型定量给料机的先进技术，结合粉磨工艺使用称重设备的实际情况，进行国产化设计成功的一种集多种先进技术于一体的新型产品。它与微机控制仪、负荷传感器、速度检测器组合成微机控制定量给料机。该系统组成后，其主要性能达到国际九十年代后期的先进水平，可对各种块、粒状非粘结性物料进行定量给料控制。广泛用于水泥、矿山、化工、冶金、能源、粮食等工业部门。 2、工作原理和结构特点： 2.1 工作原理： 本机由电机带动减速机，联接主动滚筒转动，从而使皮带运动，即可输送物料，物料在皮带上的重量通过称重机构检测后把信号输入控制仪，同时皮带带速也通过测速装臵把信号输入到控制仪进行计算。电机采用三相电机变频调速。 2.1.1 空载时由于称重机构的负荷传感器只受到皮带的压力此时输出信号的信号为皮重信号。 2.1.2 正常运行时料仓物料通过闸门和进料口压到给料机的承重区，皮带按运行方向运行时，物料从进料斗的出料口被拉出，平铺在整条皮带上，当物料通过称重区时，传感器就能检测到有效称重区（L）上物料的重量（G）。由于物料是均匀地平铺在皮带上，当出料口调整好之后，单位长度皮带上的料重可以看成恒定，通过改变电机的转速 N，我们就能达到恒定控制输送量Q 的目的。具体公式如下： V=（ N/I）×π×（D+2d） /60 Q=G× V/L =G× N× I×（D+2d） /60L 式中： I …… 总减速比 D…… 滚筒直径 d…… 皮带厚度 2.2 结构特点： 2.2.1 秤重机构采用全荷式结构、双传感器，消除物料偏载对称重精度的影响。 2.2.2 标定采用标准砝码方式，灵活可靠，检测精度高。 2.2.3 设有重力式皮带涨紧调偏装臵，使皮带涨力基本恒定调偏效果好，增加了皮带的使用寿命。 2.2.4 安装有内外清扫器，对皮带内外进行清扫、刮料，保持皮带基本不变。 2.2.5 箱体采用全密封耐压式、四周密封检修门结构、合理紧凑、安装调整维修方便。 2.2.7 给料机下部装有自动清扫刮料机构，清除皮带上掉落下的物料。 3.技...
