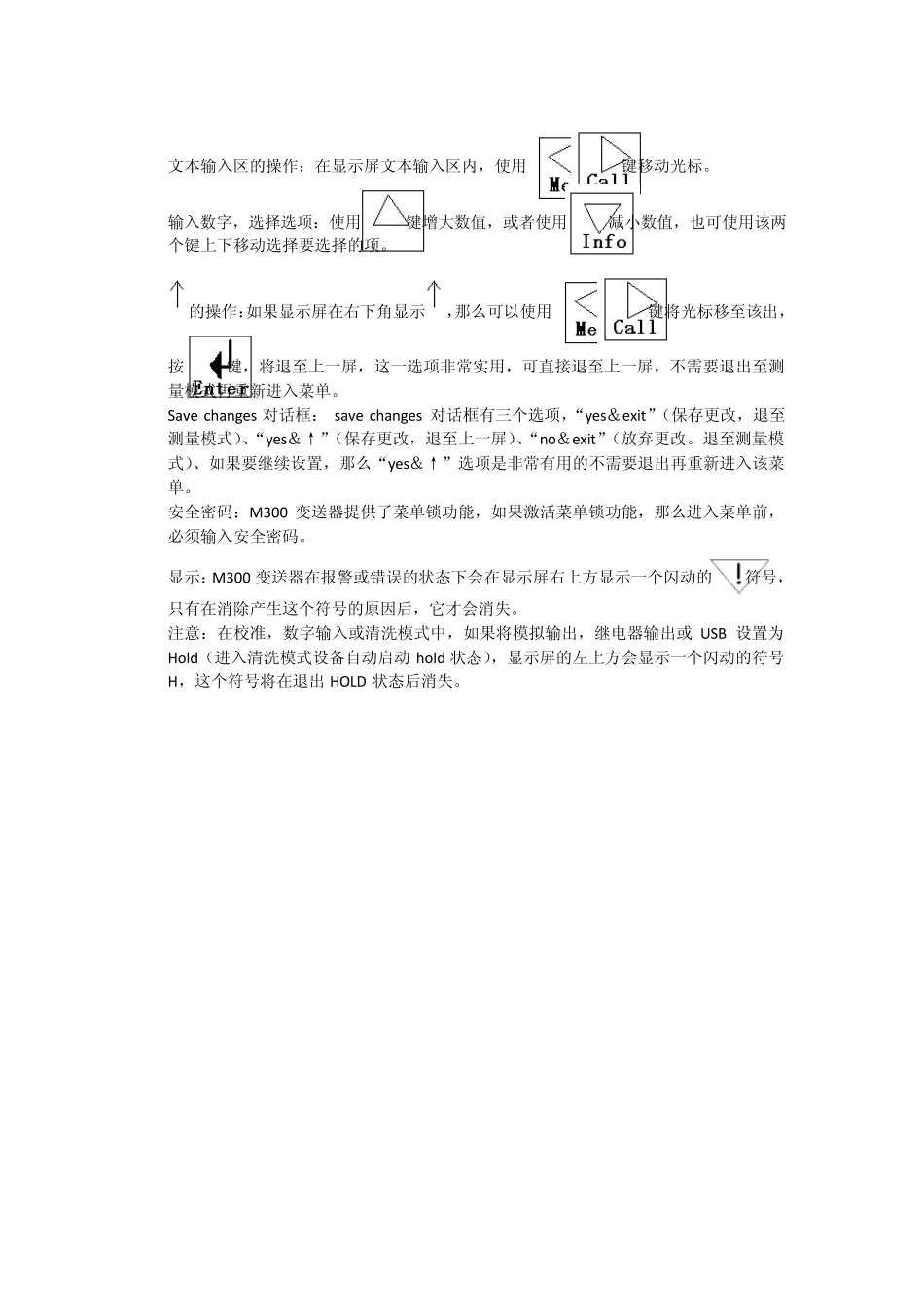

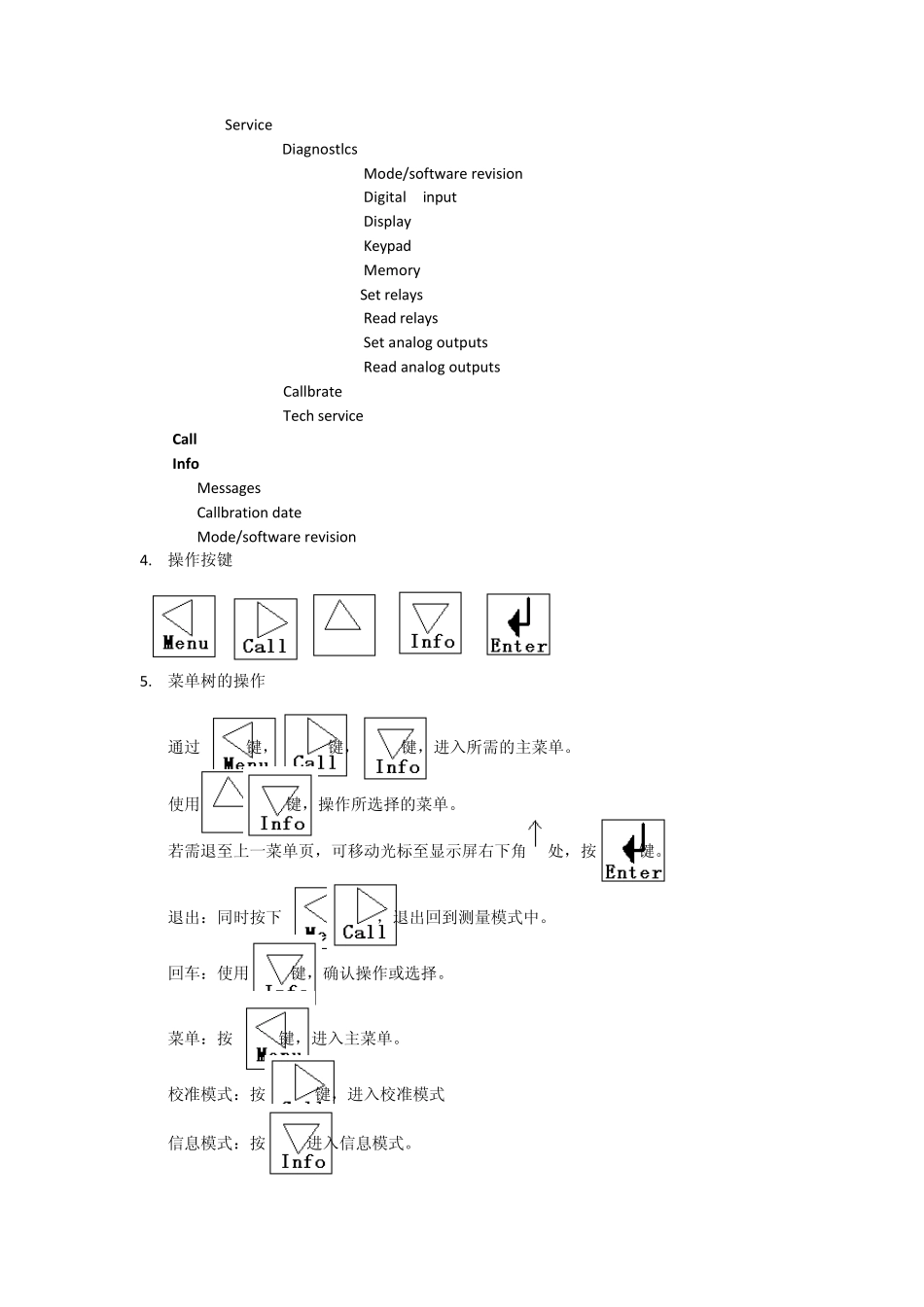

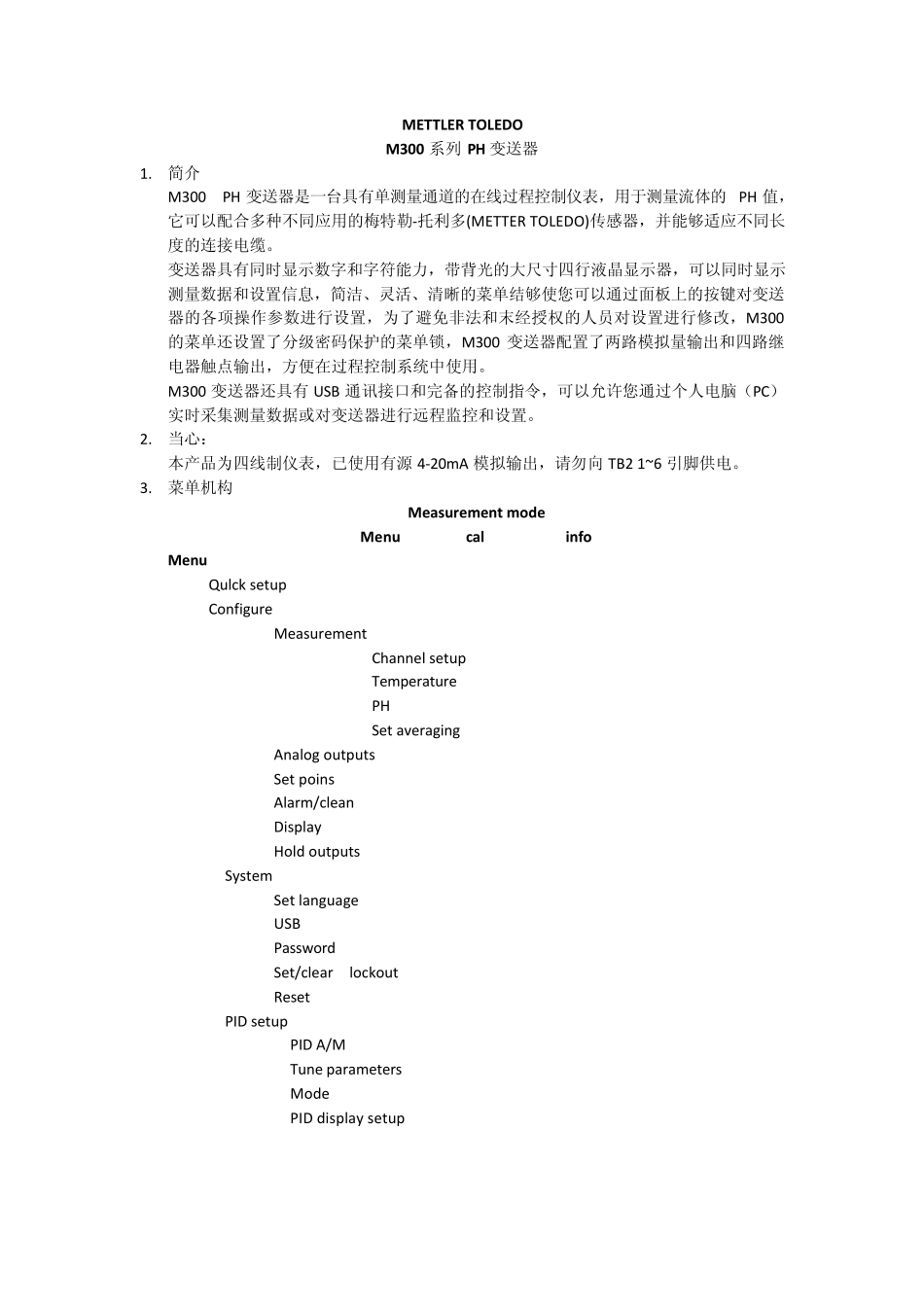

METTLER TOLEDO M300 系列PH 变送器 1. 简介 M300 PH 变送器是一台具有单测量通道的在线过程控制仪表,用于测量流体的PH 值,它可以配合多种不同应用的梅特勒-托利多(METTER TOLEDO)传感器,并能够适应不同长度的连接电缆。 变送器具有同时显示数字和字符能力,带背光的大尺寸四行液晶显示器,可以同时显示测量数据和设置信息,简洁、灵活、清晰的菜单结够使您可以通过面板上的按键对变送器的各项操作参数进行设置,为了避免非法和末经授权的人员对设置进行修改,M300的菜单还设置了分级密码保护的菜单锁,M300 变送器配置了两路模拟量输出和四路继电器触点输出,方便在过程控制系统中使用。 M300 变送器还具有USB 通讯接口和完备的控制指令,可以允许您通过个人电脑(PC)实时采集测量数据或对变送器进行远程监控和设置。 2. 当心: 本产品为四线制仪表,已使用有源 4-20mA 模拟输出,请勿向 TB2 1~6 引脚供电。 3. 菜单机构 Measu rement mode Menu cal info Menu Qulck setup Configure Measurement Channel setup Temperature PH Set averaging Analog outputs Set poins Alarm/clean Display Hold outputs System Set language USB Password Set/clear lockout Reset PID setup PID A/M Tune parameters Mode PID display setup Service Diagnostlcs Mode/software revision Digital input Display Keypad Memory Set relays Read relays Set analog outputs Read analog outputs Callbrate Tech service Call Info Messages Callbration date Mode/software revision 4. 操作按键 5. 菜单树的操作 通过键,键,键,进入所需的主菜单。 使用键,操作所选择的菜单。 若需退至上一菜单页,可移动光标至显示屏右下角处,按键。 退出:同时按下,退出回到测量模式中。 回车:使用键,确认操作或选择。 菜单:按键,进入主菜单。 校准模式:按键,进入校准模式 信息模式:按进入信息模式。 文本输入区的操作:在显示屏文本输入区内,使用键移动光标。 输入数字,选择选项:使用键增大数值,或者使用减小数值,也可使用该两个键上下移动选择要选择的项。 的操作:如果显示屏在右下角显示,那么可以使用键将光标移至该出,按键,将退至上一屏,这一选项非常实用,可直接退至上一屏,不需要退出至测量模式再重新进入菜单。 Save...
