midas简支梁步骤VIP免费

midas简支梁步骤_第1页
1/46

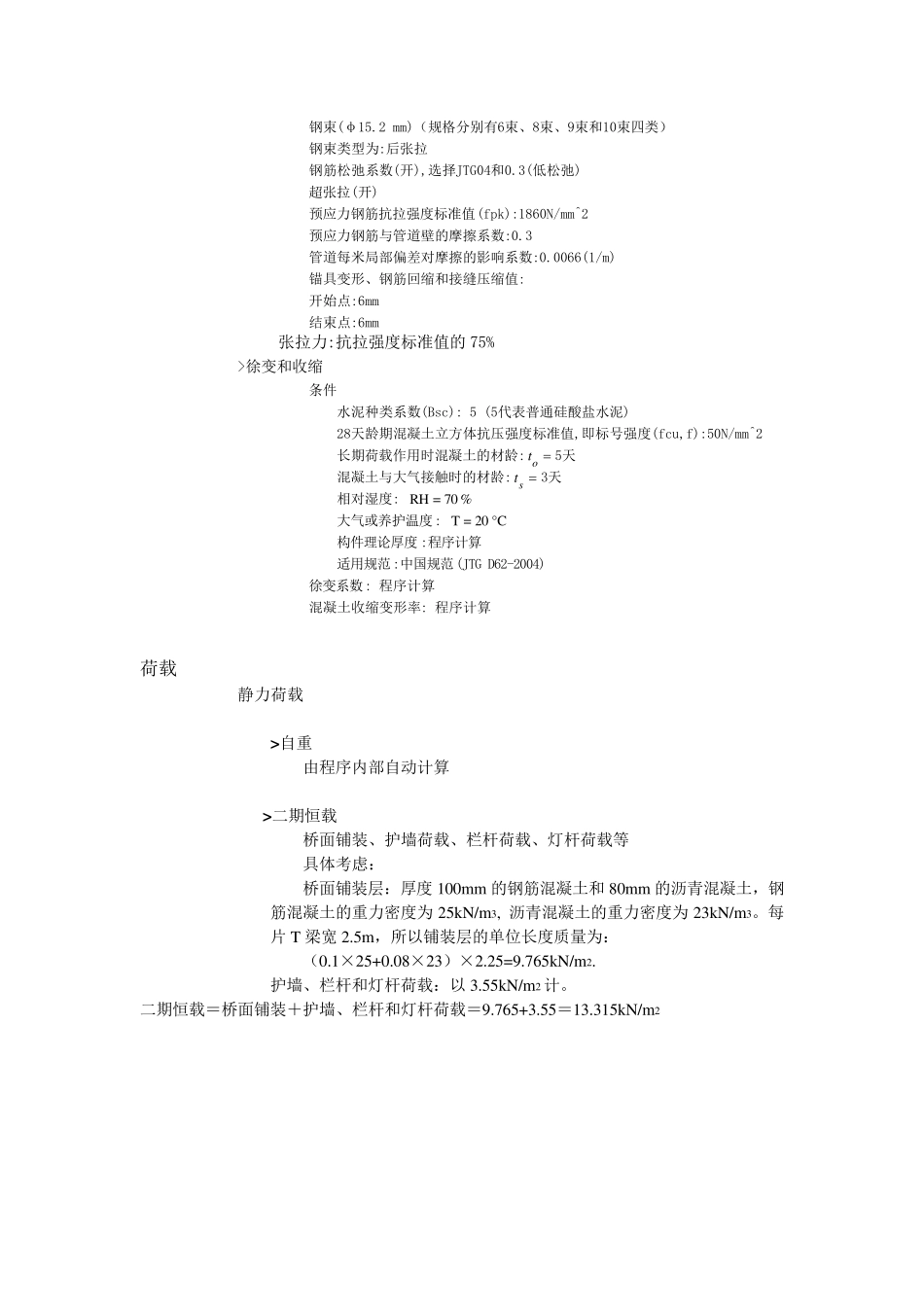

midas简支梁步骤_第2页
2/46
midas简支梁步骤_第3页
3/46
简 支 梁 T 梁 桥 建 模 与分析 桥 梁 的基本数据: 桥梁形式:单跨简支梁桥 桥梁等级:I 级 桥梁全长:30m 桥梁宽度:13.5m 设计车道:3 车道 分析与设计步骤: 1. 定义材料和截面特性 材料 截面 定义时间依存性材料(收缩和徐变) 时间依存性材料连接 2. 建立结构模型 建立结构模型 修改单元依存材料 3. 输入荷载 恒荷载(自重和二期恒载) 预应力荷载 钢束特性值 钢束布置形状 钢束预应力荷载 4. 定义施工阶段 5. 输入移动荷载数据 选择规范 定义车道 定义车辆 移动荷载工况 6. 运行结构分析 7. 查看分析结果 查看设计结果 使用材料以及容许应力 > 混凝土 采用JTG04(RC)规范的C50混凝土 > 普通钢筋 普通钢筋采用HRB335(预应力混凝土结构用普通钢筋中箍筋、主筋和辅筋均采用带肋钢筋既 HRB 系列) > 预应力钢束 采用JTG04(S)规范,在数据库中选Strand1860 钢 束 (φ 15.2 mm)( 规 格 分 别 有 6束 、 8束 、 9束 和 10束 四 类 ) 钢 束 类 型 为 :后 张 拉 钢 筋 松 弛 系 数 (开 ),选 择 JTG04和 0.3(低 松 弛 ) 超 张 拉 (开 ) 预 应 力 钢 筋 抗 拉 强 度 标 准 值 (fpk):1860N/mm^2 预 应 力 钢 筋 与 管 道 壁 的 摩 擦 系 数 :0.3 管 道 每 米 局 部 偏 差 对 摩 擦 的 影 响 系 数 :0.0066(1/m) 锚 具 变 形 、 钢 筋 回 缩 和 接 缝 压 缩 值 : 开 始 点 :6mm 结 束 点 :6mm 张 拉 力 :抗 拉 强 度 标 准 值 的 75% >徐 变 和 收 缩 条 件 水 泥 种 类 系 数 (Bsc): 5 (5代 表 普 通 硅 酸 盐 水 泥 ) 28天 龄 期 混 凝 土 立 方 体 抗 压 强 度 标 准 值 ,即 标 号 强 度 (fcu,f):50N/mm^2 长 期 荷 载 作 用 时 混 凝 土 的 材 龄 :ot5天 混 凝 土 与 大 气 接 触 时 的 材 龄 :st3天 相 对 湿 度 : %70=RH 大 气 或 养 护 温 度 : C°20=T 构 件 理 论 厚 度 :程 序 计 算 适 用 规 范 :中 国 规 范 (JTG D62-2004) 徐 变 系 数 : 程 序 计 算 混 凝 土 收 缩 变 形 率 : 程 序 计 算 荷 载 静 力 荷 载 > 自 重 由 程 序 内 部 自 动 计 算 > 二 期 恒 载 桥...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

midas简支梁步骤
