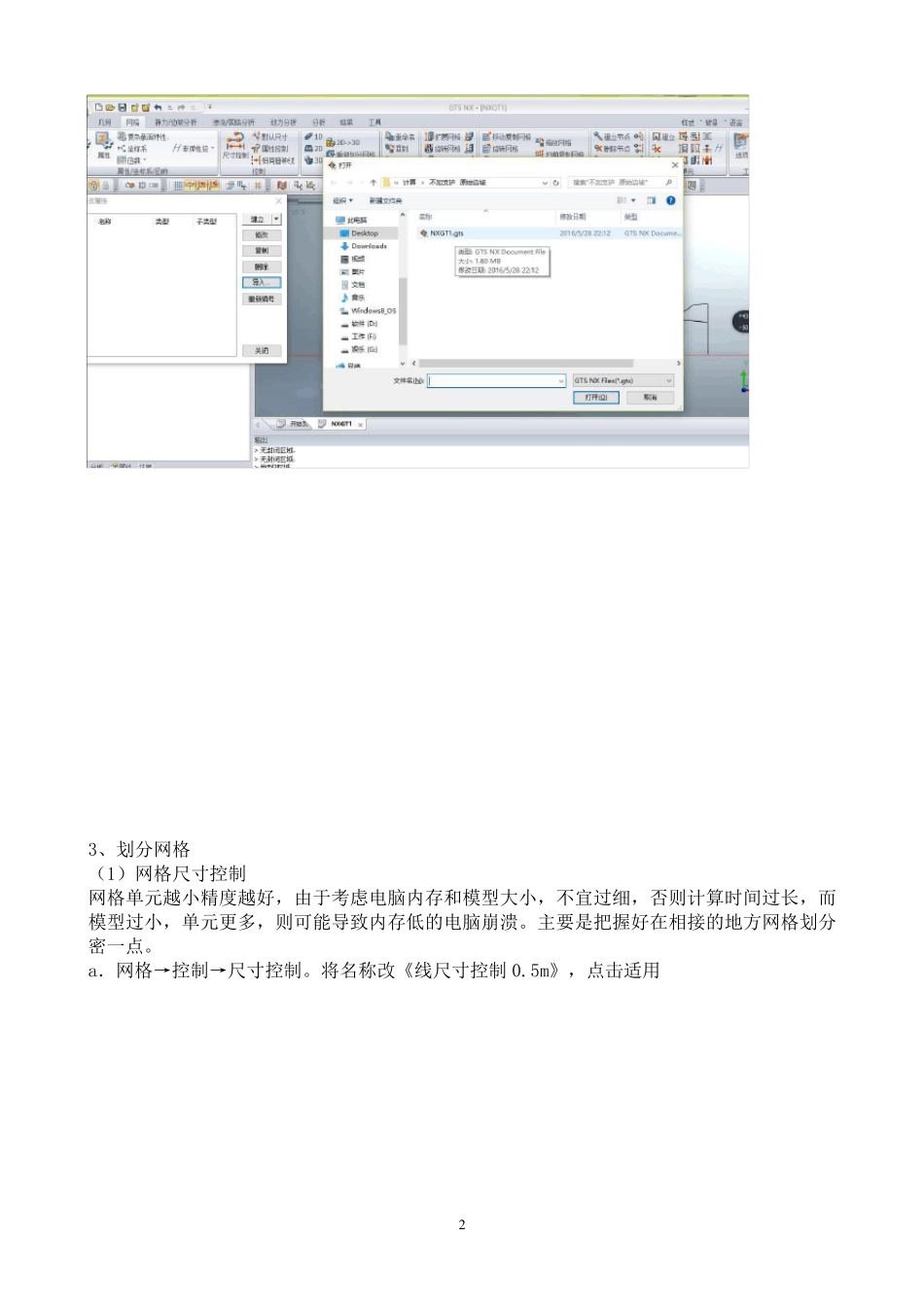

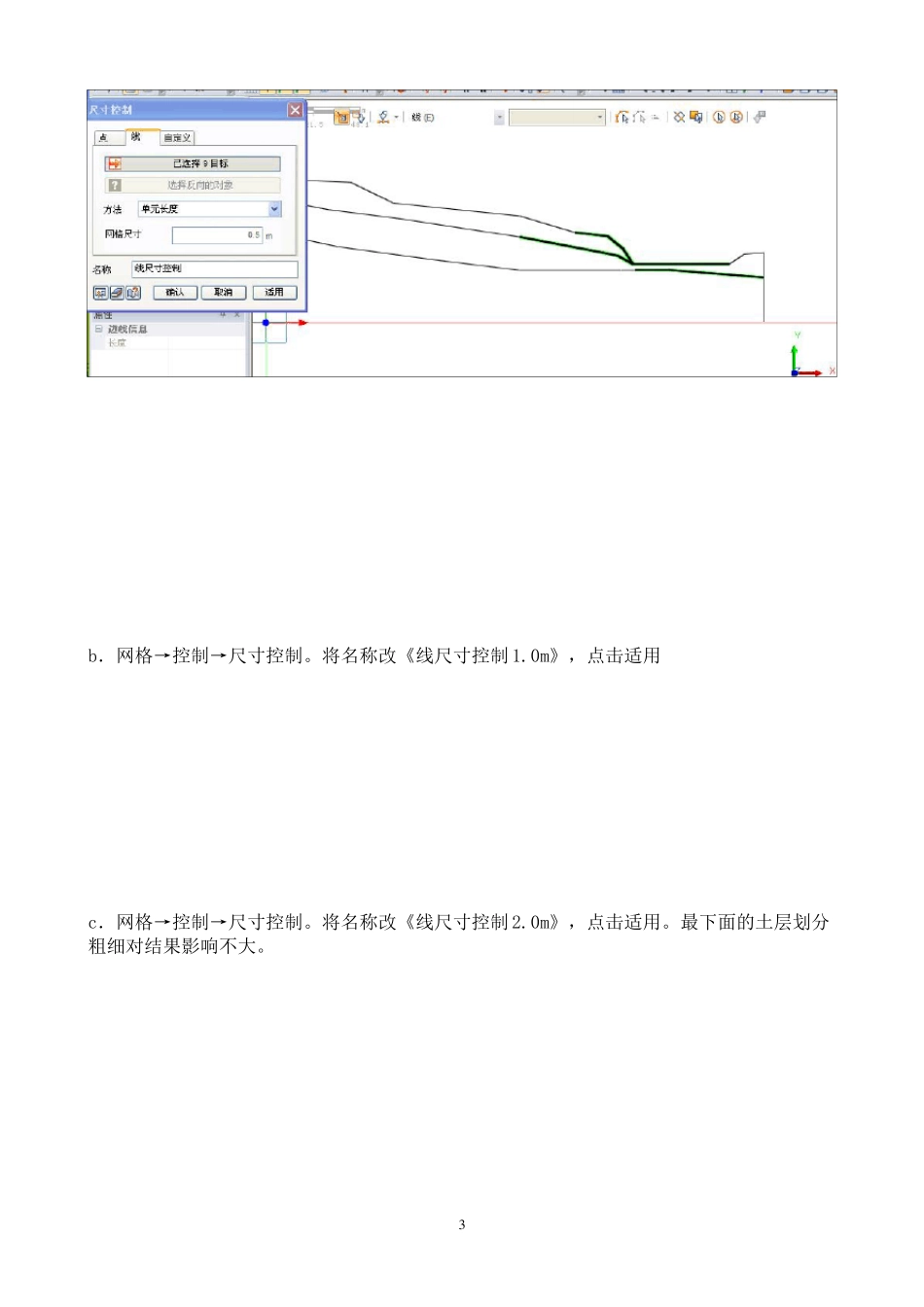

1 1、建立几何模型 在CAD 中建好模型，保存为DXF 格式；导入CAD 模型。模型不允许断开、不允许重复点，内含交叉分割 注：开关栅格菜单为 2、建立土层材料属性 导入原始模型材料参数。网格→属性→导入→选择原始模型数据（自动选择已有模型的材料属性，或直接输入参数） 2 3、划分网格 （1）网格尺寸控制 网格单元越小精度越好，由于考虑电脑内存和模型大小，不宜过细，否则计算时间过长，而模型过小，单元更多，则可能导致内存低的电脑崩溃。主要是把握好在相接的地方网格划分密一点。 a．网格→控制→尺寸控制。将名称改《线尺寸控制0.5m》，点击适用 3 b．网格→控制→尺寸控制。将名称改《线尺寸控制 1.0m》，点击适用 c．网格→控制→尺寸控制。将名称改《线尺寸控制 2.0m》，点击适用。最下面的土层划分粗细对结果影响不大。 4 此时视觉不好看，可以去除分割性质外观。在左侧目录树中“模型”将网格尺寸控制的尺寸控制勾取消掉。 （2）网格→生成→2D 生成网格（面），选择《自动-区域》，选择第一层土层闭合线段区域（也可以一次性选择所有网格，但是要在后期重新修改确认单元参数，在全部选择状态下确认）。如果有抗滑桩，在建立 1 维梁材料参数，选择 1D 确认按桩长分割，其余不变。最好先2D 再划分1D。 5 播种方法按默认，因为网格之前已经定义，不会按现在的8 来控制。修改土层属性和网格组名称。 6 其他模块以此选择适用，每次选择要选择闭合区域。 图形未居中，可点击第四行目录居中 4、边界条件 静力／边坡分析→边界→约束，选择“自动”模式，点击全部选择其他默认。 选 5、自重 7 静力／边坡分析→荷载→自重，选择“GY”方向-1，点击全部选择其他默认。 6、定义施工阶段 无施工阶段分析 7、设定分析工况 分析→分析工况→新建，设定各种参数，将全部组拉至激活组后保存 8 8、分析运行
