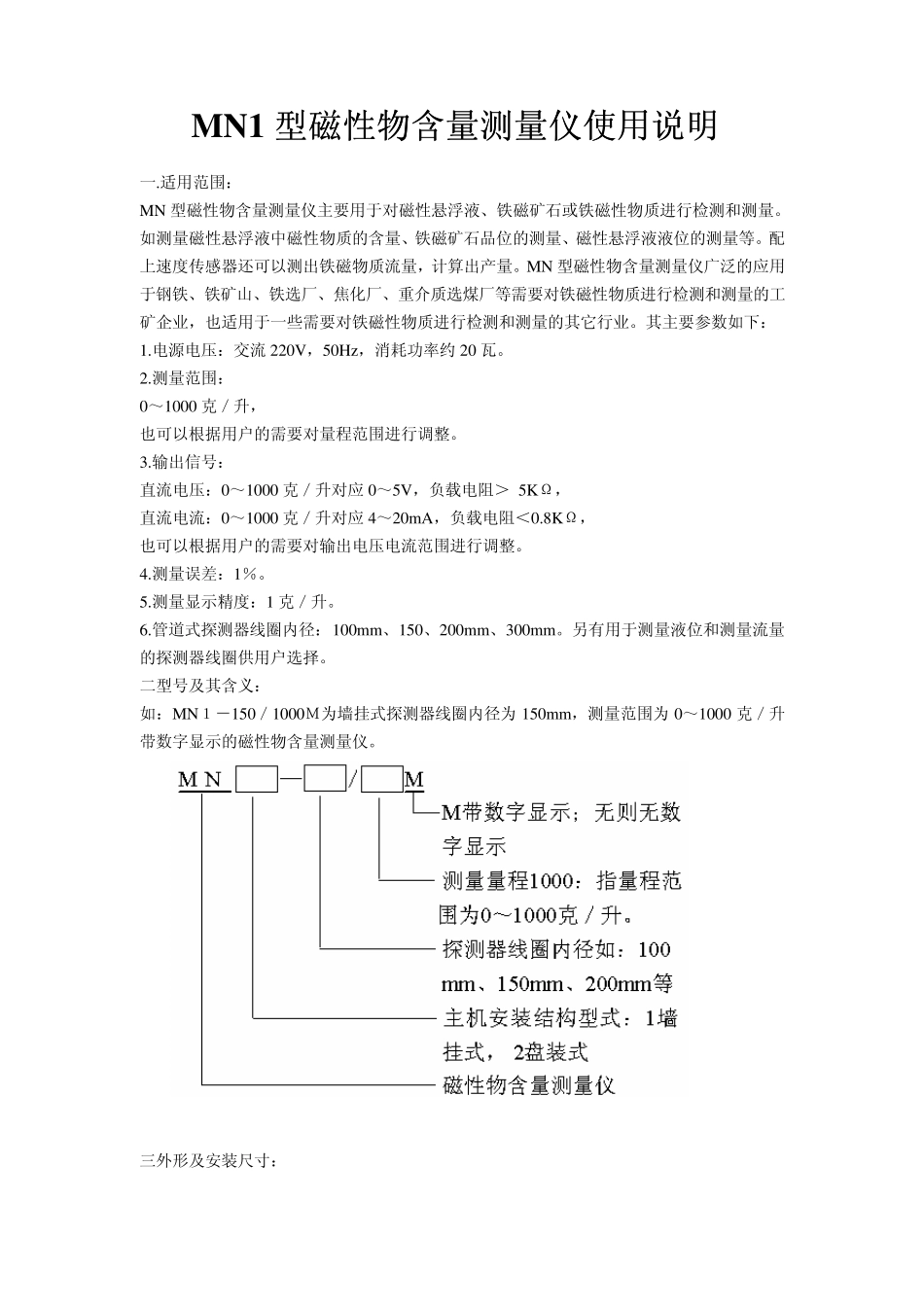

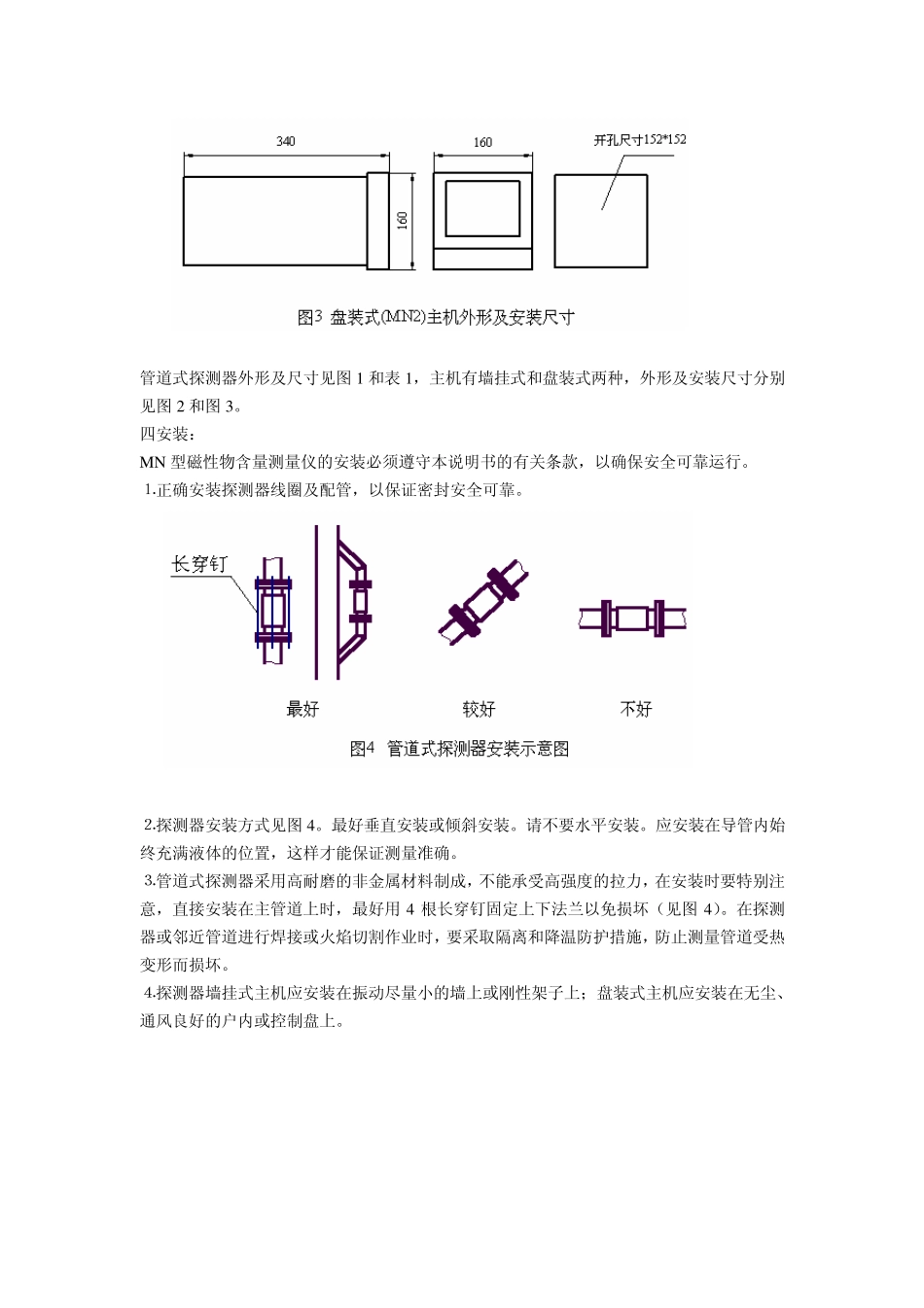

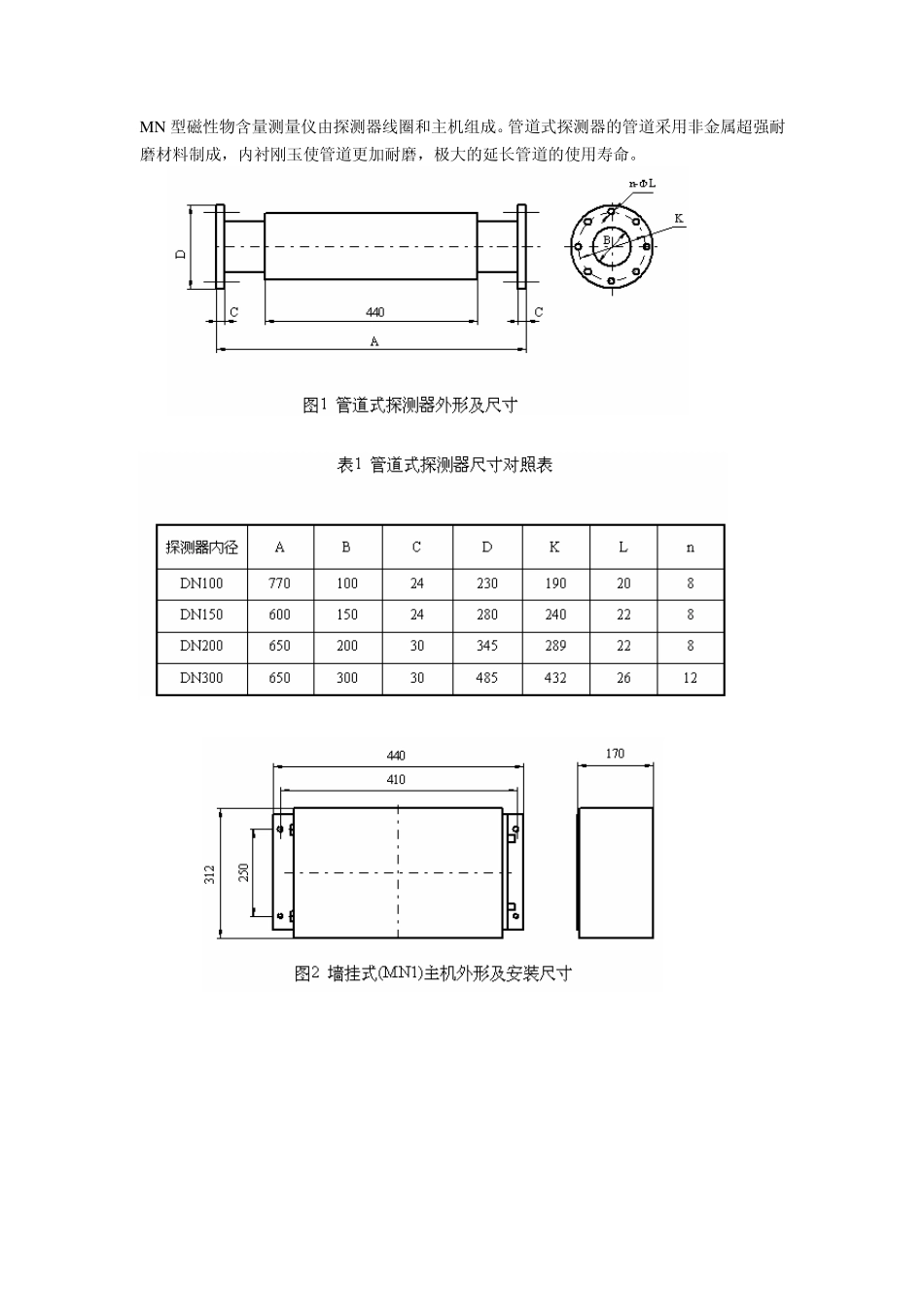

MN1 型磁性物含量测量仪型磁性物含量测量仪使用说明使用说明 一.适用范围: MN 型磁性物含量测量仪主要用于对磁性悬浮液、铁磁矿石或铁磁性物质进行检测和测量。如测量磁性悬浮液中磁性物质的含量、铁磁矿石品位的测量、磁性悬浮液液位的测量等。配上速度传感器还可以测出铁磁物质流量,计算出产量。MN 型磁性物含量测量仪广泛的应用于钢铁、铁矿山、铁选厂、焦化厂、重介质选煤厂等需要对铁磁性物质进行检测和测量的工矿企业,也适用于一些需要对铁磁性物质进行检测和测量的其它行业。其主要参数如下: 1.电源电压:交流220V,50Hz,消耗功率约20 瓦。 2.测量范围: 0~1000 克/升, 也可以根据用户的需要对量程范围进行调整。 3.输出信号: 直流电压:0~1000 克/升对应0~5V,负载电阻> 5KΩ, 直流电流:0~1000 克/升对应4~20mA,负载电阻<0.8KΩ, 也可以根据用户的需要对输出电压电流范围进行调整。 4.测量误差:1%。 5.测量显示精度:1 克/升。 6.管道式探测器线圈内径:100mm、150、200mm、300mm。另有用于测量液位和测量流量的探测器线圈供用户选择。 二型号及其含义: 如:MN1-150/1000M为墙挂式探测器线圈内径为 150mm,测量范围为 0~1000 克/升带数字显示的磁性物含量测量仪。 三外形及安装尺寸: MN型磁性物含量测量仪由探测器线圈和主机组成。管道式探测器的管道采用非金属超强耐磨材料制成,内衬刚玉使管道更加耐磨,极大的延长管道的使用寿命。 管道式探测器外形及尺寸见图1 和表1,主机有墙挂式和盘装式两种,外形及安装尺寸分别见图2 和图3。 四安装: MN型磁性物含量测量仪的安装必须遵守本说明书的有关条款,以确保安全可靠运行。 ⒈正确安装探测器线圈及配管,以保证密封安全可靠。 ⒉探测器安装方式见图4。最好垂直安装或倾斜安装。请不要水平安装。应安装在导管内始终充满液体的位置,这样才能保证测量准确。 ⒊管道式探测器采用高耐磨的非金属材料制成,不能承受高强度的拉力,在安装时要特别注意,直接安装在主管道上时,最好用 4 根长穿钉固定上下法兰以免损坏(见图4)。在探测器或邻近管道进行焊接或火焰切割作业时,要采取隔离和降温防护措施,防止测量管道受热变形而损坏。 ⒋探测器墙挂式主机应安装在振动尽量小的墙上或刚性架子上;盘装式主机应安装在无尘、通风良好的户内或控制盘上。 ⒌MN型磁性物含量测量仪必须正确连线才能工作,接线图分别见图5 ...
