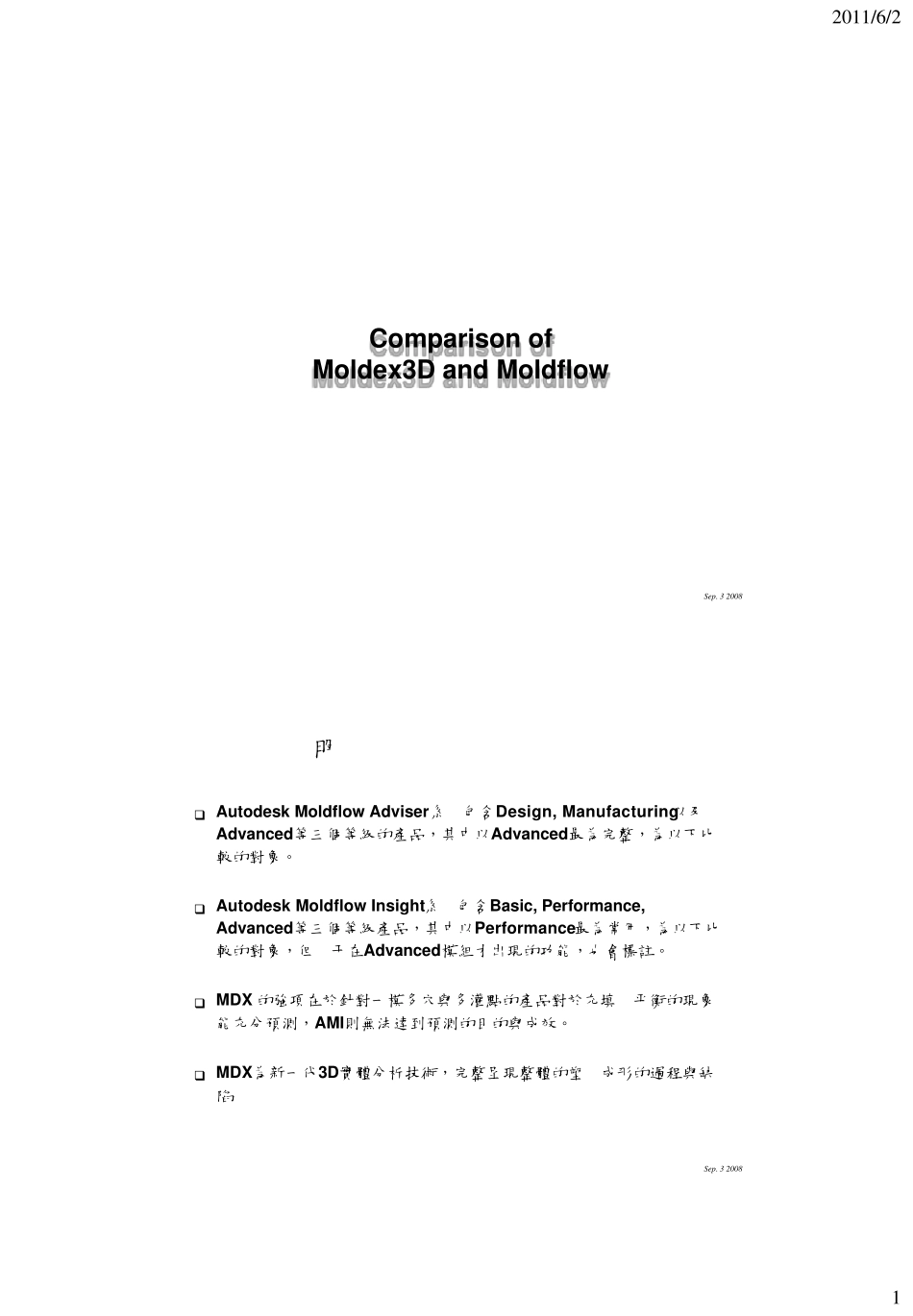

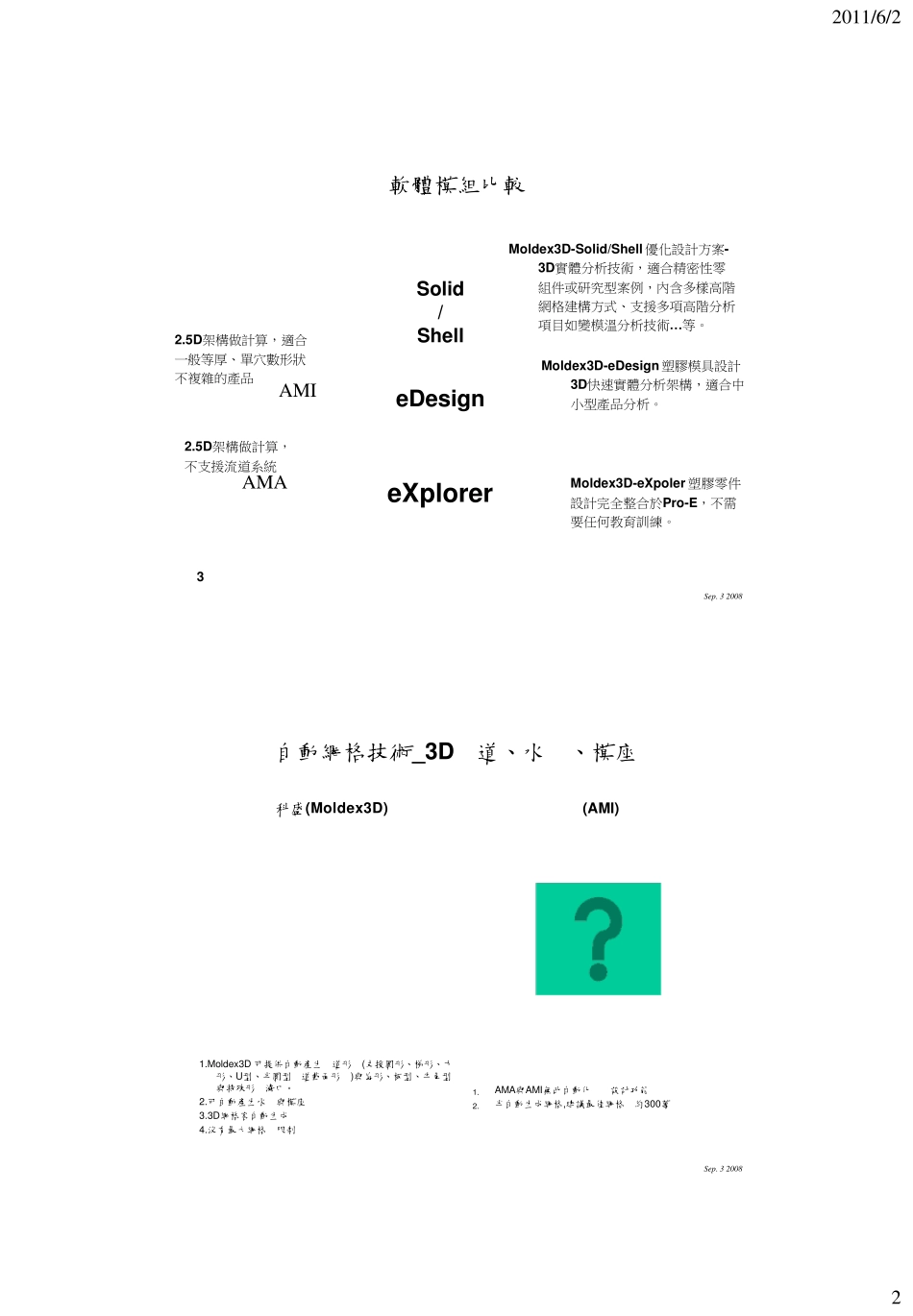

2 0 1 1 /6 /21Sep. 3 2008Comparison of Moldex3D and MoldflowSep. 3 2008說明 Autodesk Moldflow Adviser系列包含Design, Manufacturing以及Advanced等三個等級的產品，其中以Advanced最為完整，為以下比較的對象。 Autodesk Moldflow Insight系列包含Basic, Performance, Advanced等三個等級產品，其中以Performance最為常用，為以下比較的對象，但若干在Advanced模組才出現的功能，也會標註。 MDX 的強項在於針對一模多穴與多灌點的產品對於充填不平衡的現象能充分預測，AMI則無法達到預測的目的與成效。 MDX為新一代3D實體分析技術，完整呈現整體的塑料成形的過程與缺陷2011/6/22Sep. 3 2008軟體模組比較AM IAM AeXplorereDes ign3Solid/ShellMoldex 3D-Solid/Shell 優化設計方案-3D實體分析技術，適合精密性零組件或研究型案例，內含多樣高階網格建構方式、支援多項高階分析項目如變模溫分析技術…等。Moldex 3D-eDes ign 塑膠模具設計3D快速實體分析架構，適合中小型產品分析。Moldex 3D-eXpoler 塑膠零件設計完全整合於Pro-E，不需要任何教育訓練。2.5D架構做計算，適合一般等厚、單穴數形狀不複雜的產品2.5D架構做計算，不支援流道系統Sep. 3 2008自動網格技術_3D流道、水路、模座科盛(Moldex 3D)(AMI)1.Moldex3D 可提供自動產生流道形狀(支援圓形、梯形、方形、U型、半圓型流道截面形狀)與扇形、板型、牛角型與特殊形狀澆口。2.可自動產生水路與模座3.3D網格客自動生成4.沒有最大網格數限制1.AMA與AMI無此自動化參數設計功能2.半自動生成網格,建議最佳網格數約300萬2 0 1 1 /6 /23Sep. 3 2008充填較快充填較慢科盛(Moldex3D)(AMI)Moldex3D可分析多模穴不平衡效果AMA/AMI分析:無法模擬不平衡效果多模穴流動不平衡模擬Sep. 3 2008溫度剖面比較科盛(Moldex3D)(AMI)1.真實3D，可完整呈現中心剖面溫度變化。2.完整模擬塑料在流道中摩擦升溫的現象進而模擬多點進澆因溫度不平衡造成流動差異的問題1.AMI的技術因非3D分析無法顯示中心溫度。2.流道為1維網格，無法貼近現實。2 0 1 1 /6 /24Sep. 3 2008流道貢獻度比較科盛(Moldex3D)(AMI)透過澆口貢獻度進而瞭解每一個水口塑料充填的狀況；可抓出塑料密度不均造成的風扇偏心問題沒有相關功能Sep. 3 2008考慮金屬件或第二塑件的變形狀況科盛(Moldex3D)(AMI)1.Moldex3D會考慮金屬件或包覆塑件與塑膠件之間的變形以及嵌件或包覆...
