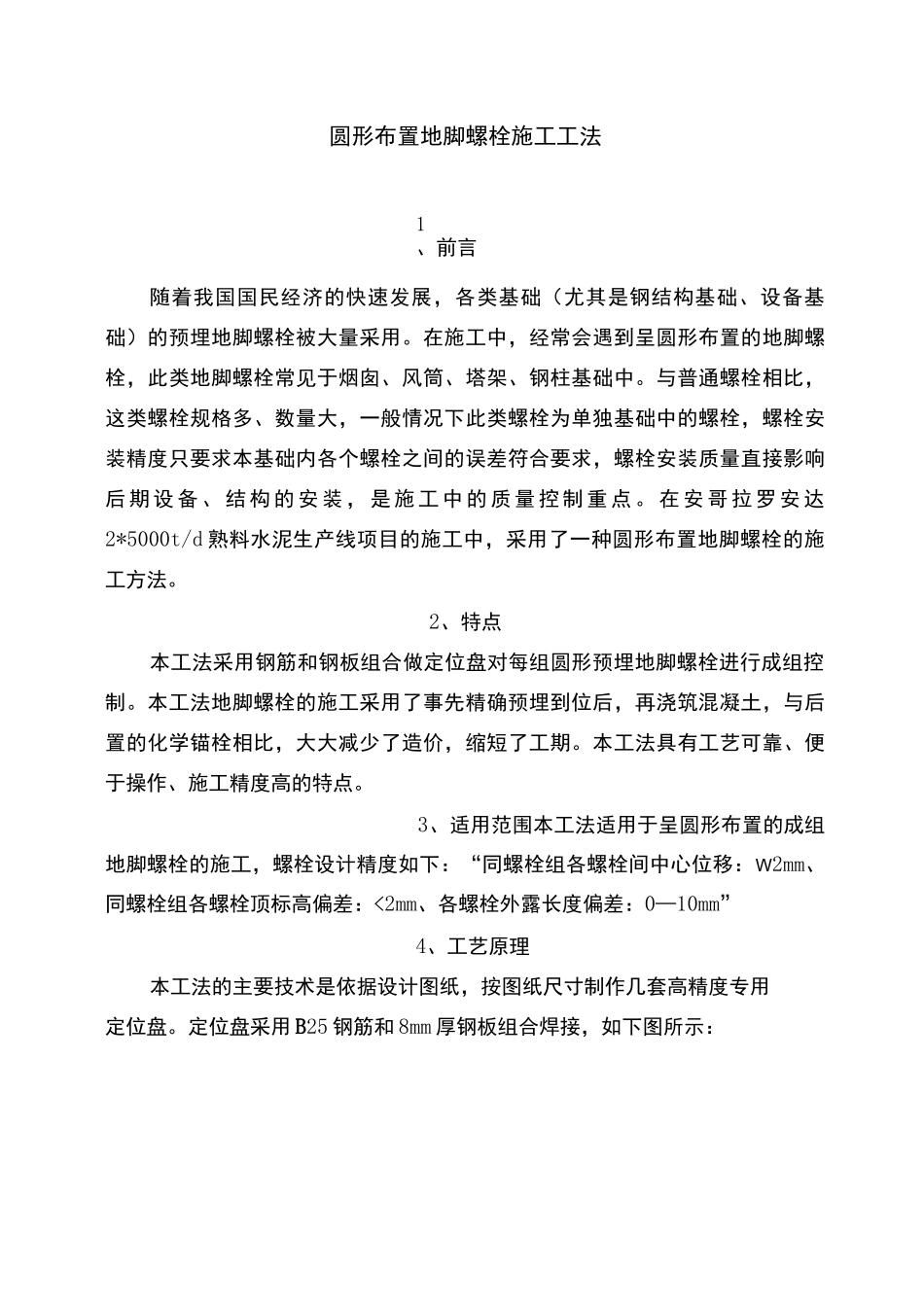

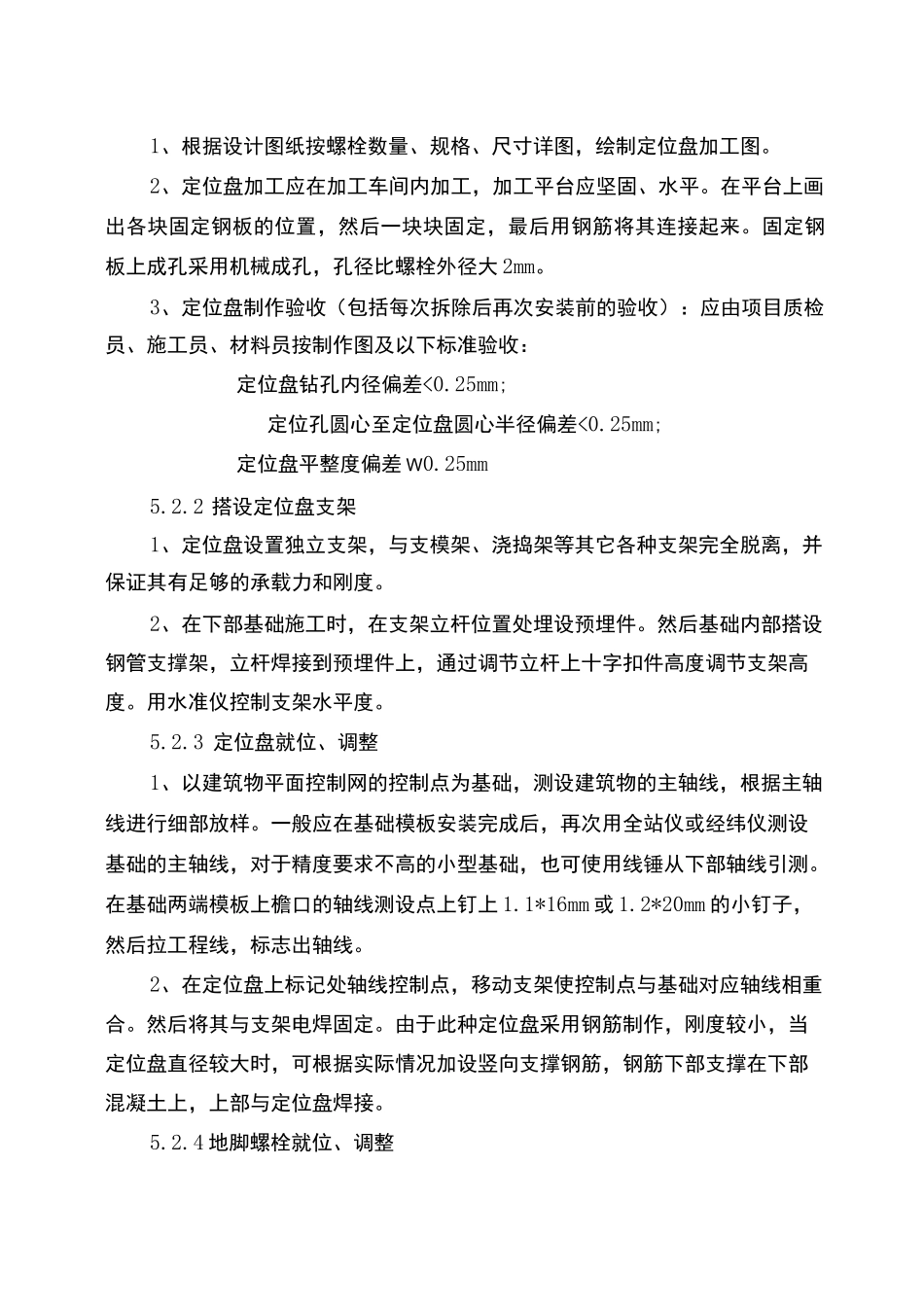

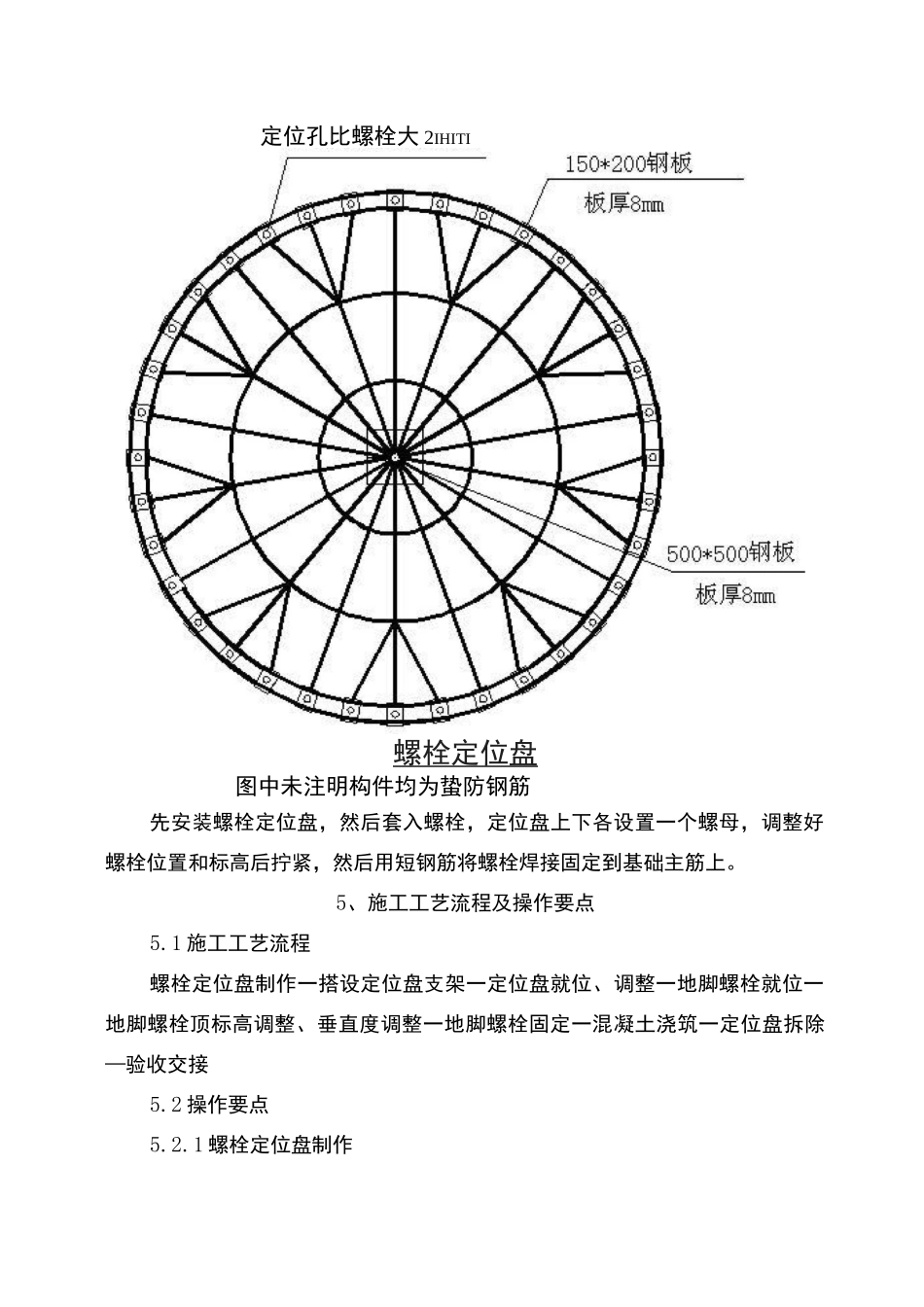

圆形布置地脚螺栓施工工法1、前言随着我国国民经济的快速发展，各类基础（尤其是钢结构基础、设备基础）的预埋地脚螺栓被大量采用。在施工中，经常会遇到呈圆形布置的地脚螺栓，此类地脚螺栓常见于烟囱、风筒、塔架、钢柱基础中。与普通螺栓相比，这类螺栓规格多、数量大，一般情况下此类螺栓为单独基础中的螺栓，螺栓安装精度只要求本基础内各个螺栓之间的误差符合要求，螺栓安装质量直接影响后 期 设 备 、 结 构 的 安 装 ， 是 施 工 中 的 质 量 控 制 重 点 。 在 安 哥 拉 罗 安 达2*5000t/d 熟料水泥生产线项目的施工中，采用了一种圆形布置地脚螺栓的施工方法。2、特点本工法采用钢筋和钢板组合做定位盘对每组圆形预埋地脚螺栓进行成组控制。本工法地脚螺栓的施工采用了事先精确预埋到位后，再浇筑混凝土，与后置的化学锚栓相比，大大减少了造价，缩短了工期。本工法具有工艺可靠、便于操作、施工精度高的特点。3、适用范围本工法适用于呈圆形布置的成组地脚螺栓的施工，螺栓设计精度如下：“同螺栓组各螺栓间中心位移：W2mm、同螺栓组各螺栓顶标高偏差：<2mm、各螺栓外露长度偏差：0—10mm”4、工艺原理本工法的主要技术是依据设计图纸，按图纸尺寸制作几套高精度专用定位盘。定位盘采用 B25 钢筋和 8mm 厚钢板组合焊接，如下图所示：定位孔比螺栓大 2IHITI螺栓定位盘图中未注明构件均为蛰防钢筋先安装螺栓定位盘，然后套入螺栓，定位盘上下各设置一个螺母，调整好螺栓位置和标高后拧紧，然后用短钢筋将螺栓焊接固定到基础主筋上。5、施工工艺流程及操作要点5.1 施工工艺流程螺栓定位盘制作一搭设定位盘支架一定位盘就位、调整一地脚螺栓就位一地脚螺栓顶标高调整、垂直度调整一地脚螺栓固定一混凝土浇筑一定位盘拆除—验收交接5.2 操作要点5.2.1 螺栓定位盘制作1、根据设计图纸按螺栓数量、规格、尺寸详图，绘制定位盘加工图。2、定位盘加工应在加工车间内加工，加工平台应坚固、水平。在平台上画出各块固定钢板的位置，然后一块块固定，最后用钢筋将其连接起来。固定钢板上成孔采用机械成孔，孔径比螺栓外径大 2mm。3、定位盘制作验收（包括每次拆除后再次安装前的验收）：应由项目质检员、施工员、材料员按制作图及以下标准验收：定位盘钻孔内径偏差<0.25mm;定位孔圆心至定位盘圆心半径偏差<0.25mm;定位盘平整度偏差 W0.25mm5.2.2 搭设定位盘支架1、定位盘设置独立支架，与支模架、浇捣架等...
