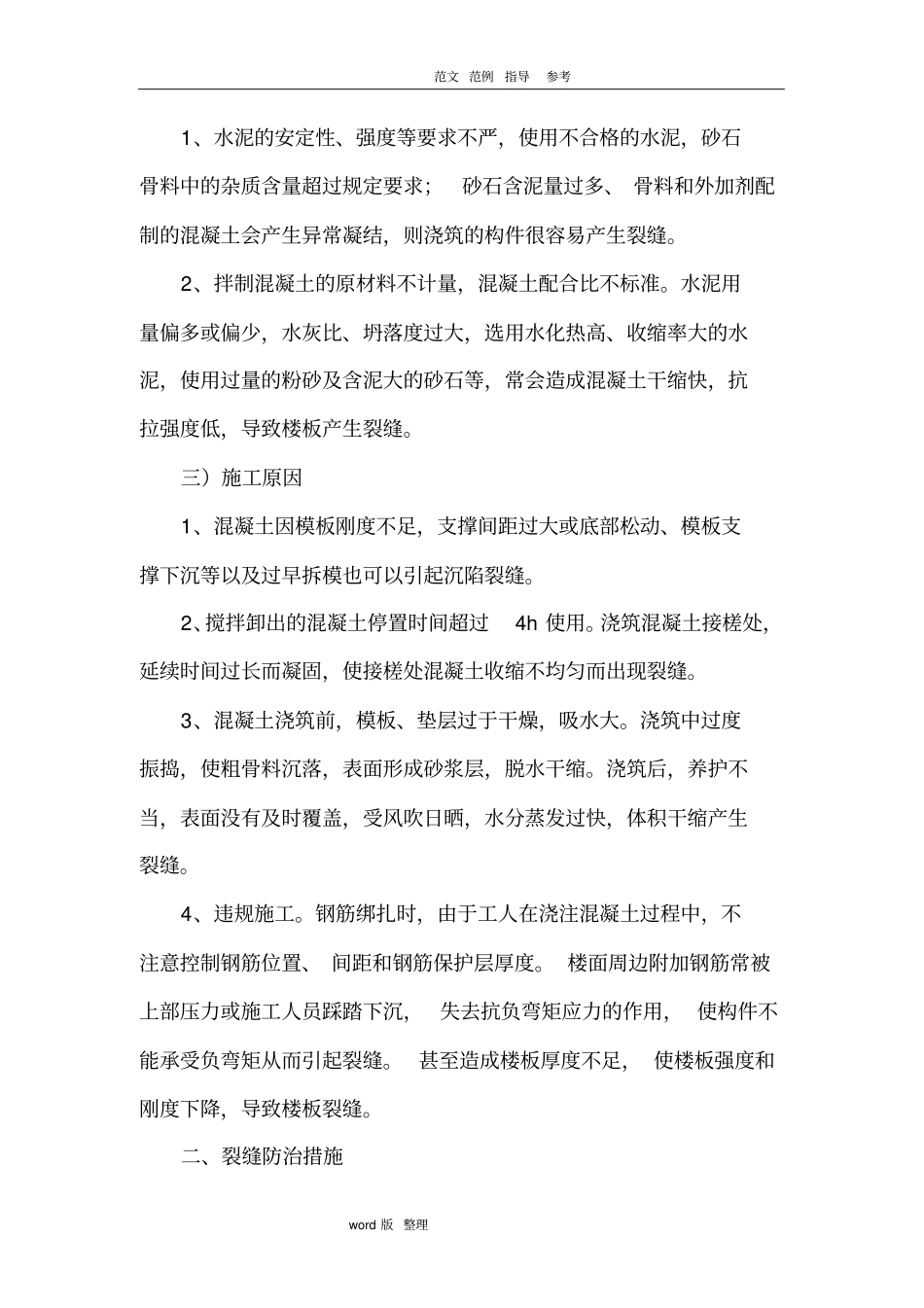

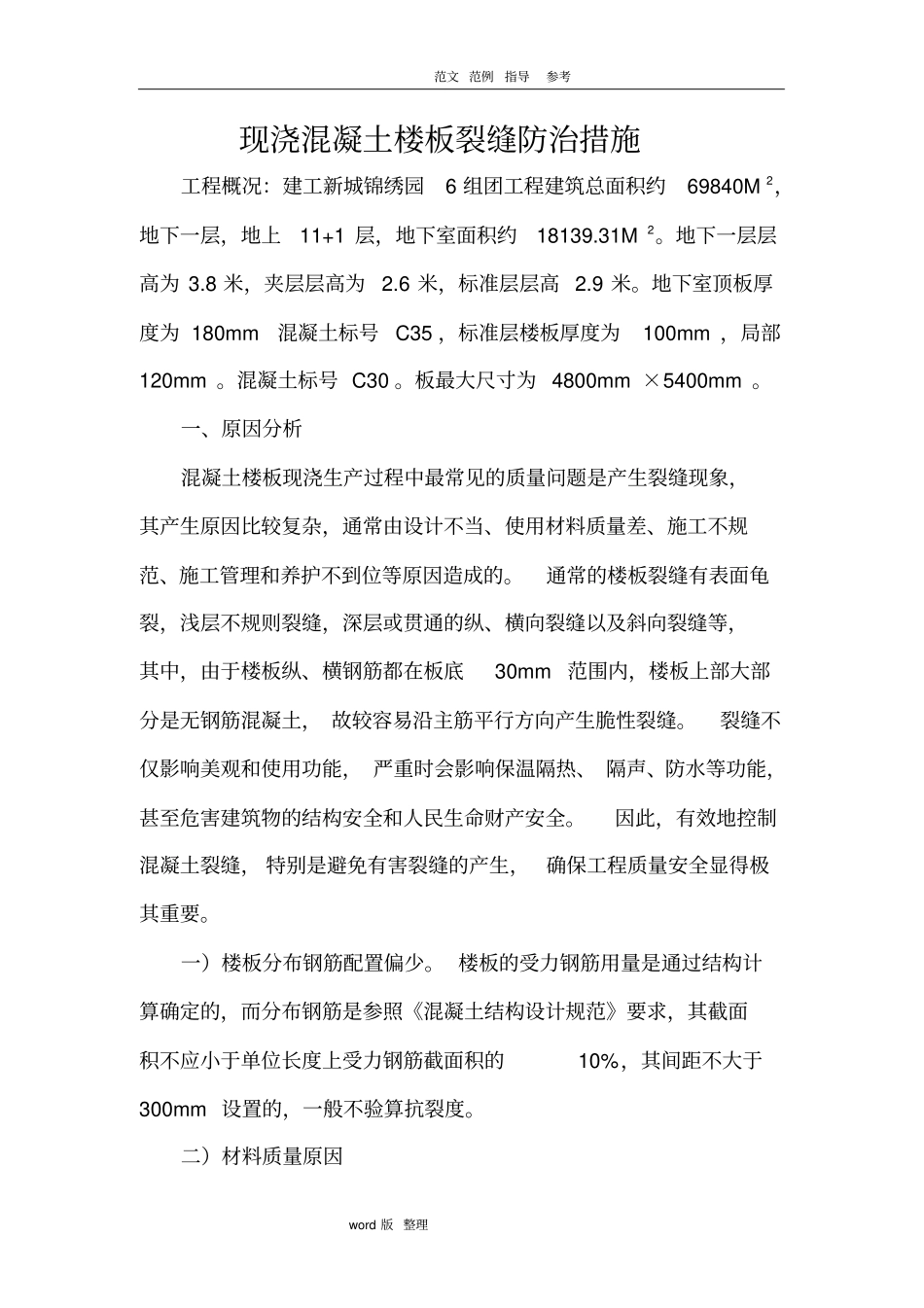

范文 范例指导参考word 版 整理现浇混凝土楼板裂缝防治措施工程概况：建工新城锦绣园6 组团工程建筑总面积约69840M 2，地下一层，地上11+1 层，地下室面积约18139.31M2。地下一层层高为 3.8 米，夹层层高为2.6 米，标准层层高 2.9 米。地下室顶板厚度为 180mm混凝土标号C35 ，标准层楼板厚度为100mm ，局部120mm 。混凝土标号 C30 。板最大尺寸为 4800mm ×5400mm 。一、原因分析混凝土楼板现浇生产过程中最常见的质量问题是产生裂缝现象，其产生原因比较复杂，通常由设计不当、使用材料质量差、施工不规范、施工管理和养护不到位等原因造成的。通常的楼板裂缝有表面龟裂，浅层不规则裂缝，深层或贯通的纵、横向裂缝以及斜向裂缝等，其中，由于楼板纵、横钢筋都在板底30mm 范围内，楼板上部大部分是无钢筋混凝土， 故较容易沿主筋平行方向产生脆性裂缝。裂缝不仅影响美观和使用功能， 严重时会影响保温隔热、 隔声、防水等功能，甚至危害建筑物的结构安全和人民生命财产安全。因此，有效地控制混凝土裂缝， 特别是避免有害裂缝的产生，确保工程质量安全显得极其重要。一）楼板分布钢筋配置偏少。 楼板的受力钢筋用量是通过结构计算确定的，而分布钢筋是参照《混凝土结构设计规范》要求，其截面积不应小于单位长度上受力钢筋截面积的10%，其间距不大于300mm 设置的，一般不验算抗裂度。二）材料质量原因范文 范例指导参考word 版 整理1、水泥的安定性、强度等要求不严，使用不合格的水泥，砂石骨料中的杂质含量超过规定要求；砂石含泥量过多、 骨料和外加剂配制的混凝土会产生异常凝结，则浇筑的构件很容易产生裂缝。2、拌制混凝土的原材料不计量，混凝土配合比不标准。水泥用量偏多或偏少，水灰比、坍落度过大，选用水化热高、收缩率大的水泥，使用过量的粉砂及含泥大的砂石等，常会造成混凝土干缩快，抗拉强度低，导致楼板产生裂缝。三）施工原因1、混凝土因模板刚度不足，支撑间距过大或底部松动、模板支撑下沉等以及过早拆模也可以引起沉陷裂缝。2、搅拌卸出的混凝土停置时间超过4h 使用。浇筑混凝土接槎处，延续时间过长而凝固，使接槎处混凝土收缩不均匀而出现裂缝。3、混凝土浇筑前，模板、垫层过于干燥，吸水大。浇筑中过度振捣，使粗骨料沉落，表面形成砂浆层，脱水干缩。浇筑后，养护不当，表面没有及时覆盖，受风吹日晒，水分蒸发过快，体积干缩产生裂缝。4、违规施工。钢筋绑扎时，由于工人在浇注混凝...
